Creuset en graphite avec trou excentrique | Spécialement conçu pour le moulage sous pression sous vide de l'or, de l'argent et du platine | Nouveau matériel du Jiangxi Ningheda

▍ Description du produit

Qu'est-ce qu'un creuset en graphite avec un trou excentrique ?

Un creuset en graphite avec un trou excentrique est un récipient en graphite haute densité comportant un trou de coulée non symétrique situé au bas ou en haut du creuset. Cette conception ne consiste pas simplement à percer un trou, mais plutôt à une structure de précision basée sur des calculs de dynamique des fluides : le trou excentrique permet au métal en fusion de pénétrer tangentiellement dans la cavité du moule, créant ainsi un chemin de remplissage en spirale qui expulse complètement l'air de la cavité.

Dans les creusets traditionnels à trou central utilisés dans le moulage par aspiration sous vide, le métal en fusion frappe verticalement le fond du moule et rebondit dans toutes les directions, provoquant facilement de la porosité et des fermetures à froid dans des structures complexes telles que des conceptions de bijoux complexes et des couronnes et ponts dentaires. La conception du trou excentrique modifie l'angle d'entrée du métal en fusion pour obtenir un remplissage laminaire, augmentant ainsi la densité des pièces moulées de plus de 30 % et réduisant considérablement le taux de rebut.

Ningheda Graphite utilise des billettes de graphite isostatique à grains fins usinées avec précision via CNC pour garantir une précision de position du trou excentrique de ± 0,1 mm. Cela garantit un ajustement parfait et sans couture avec le tuyau de refoulement de l'équipement, éliminant ainsi le risque de fuite de liquide.

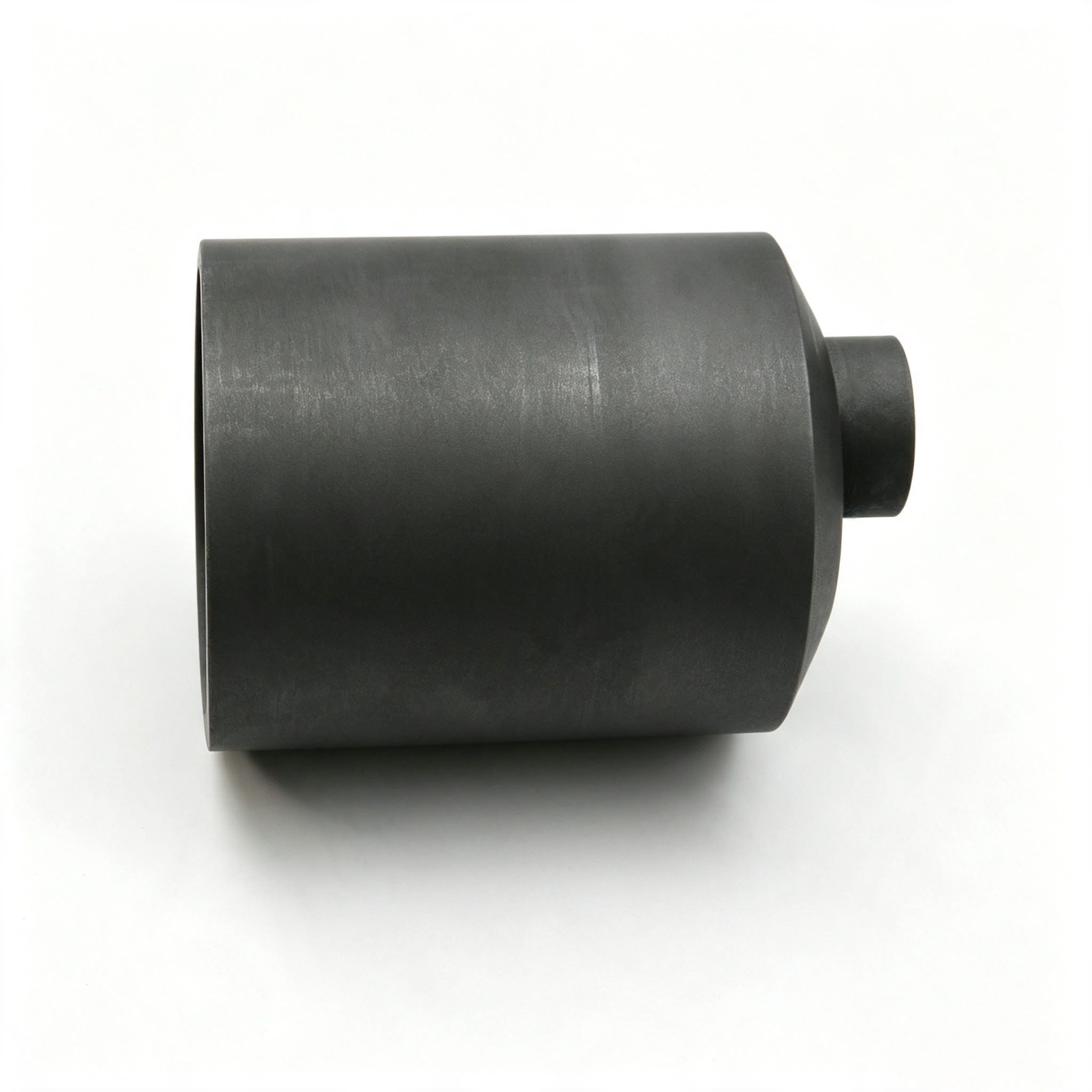

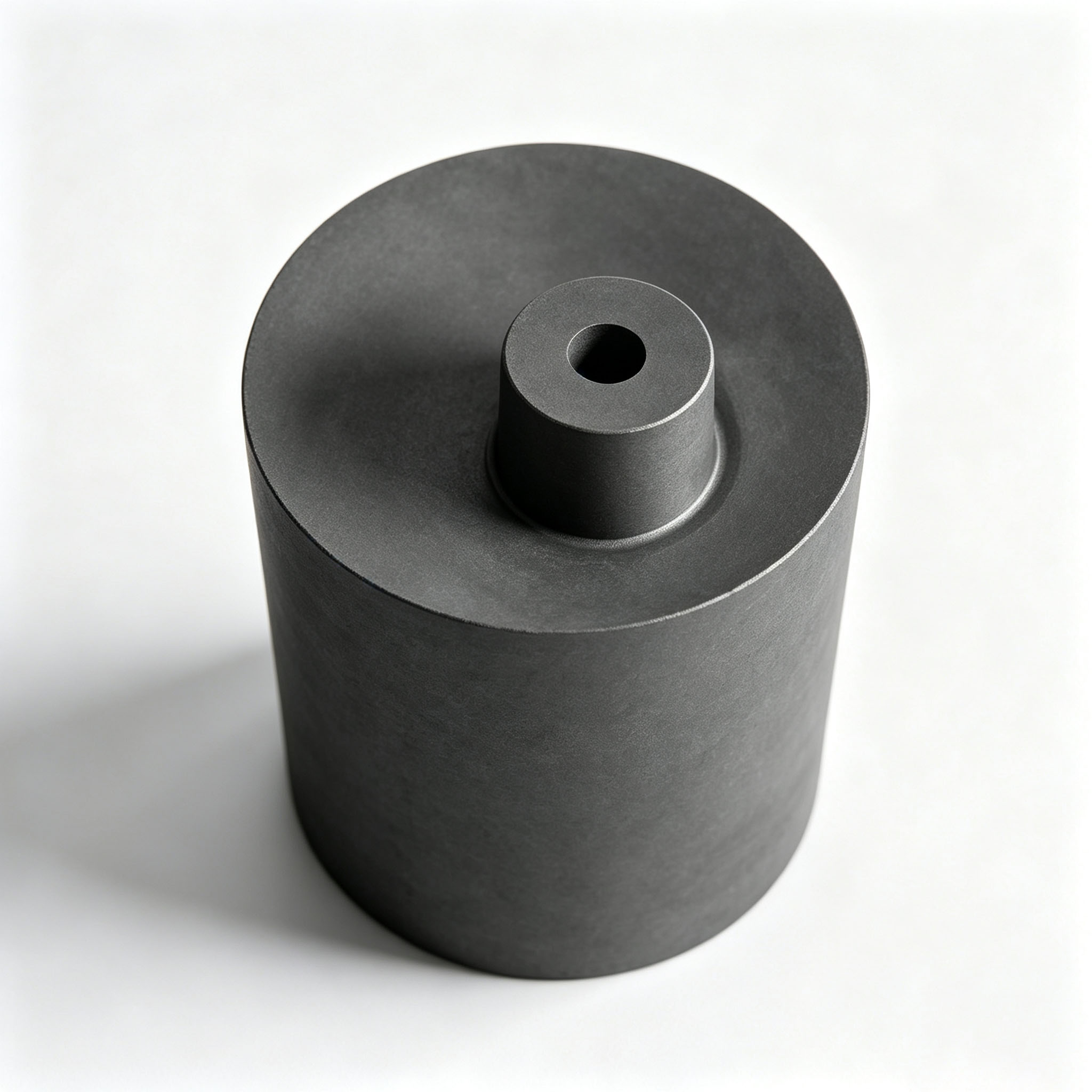

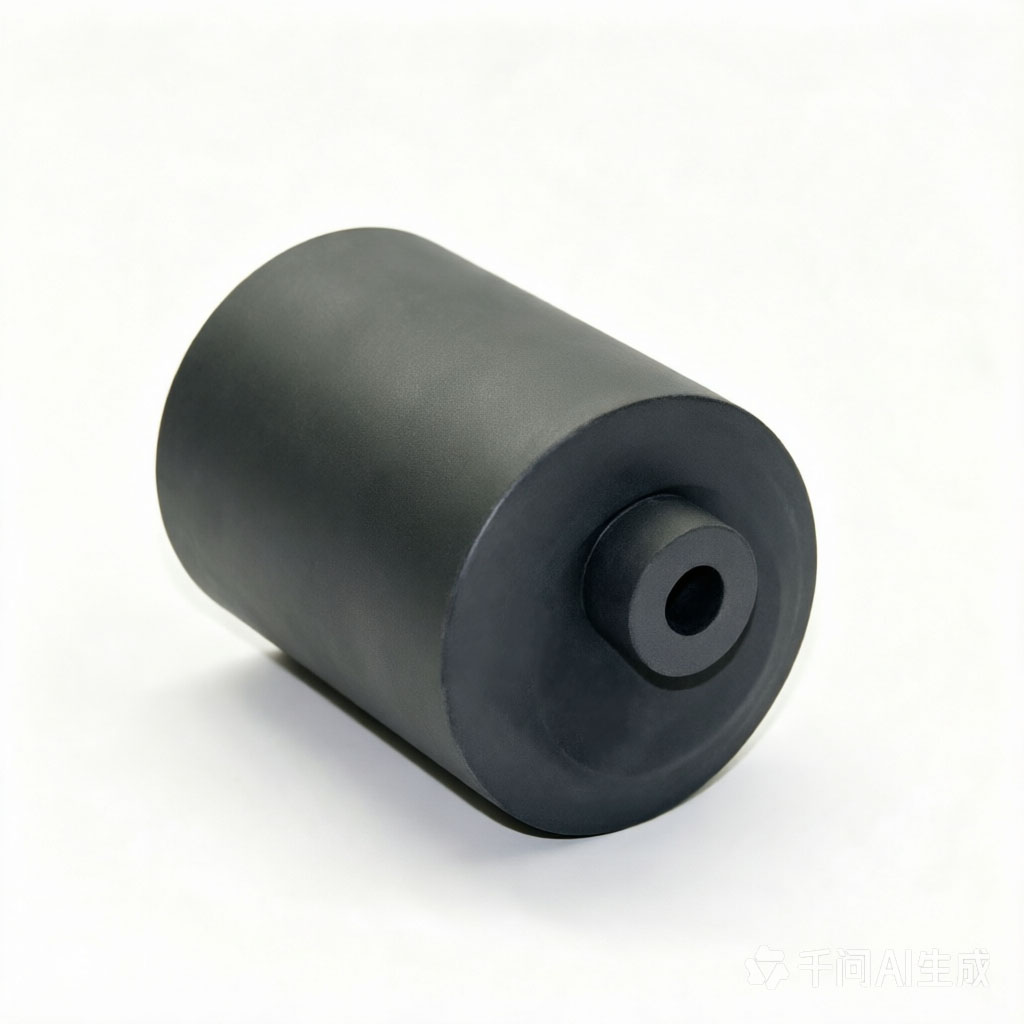

Creuset de fusion en graphite à sortie unique

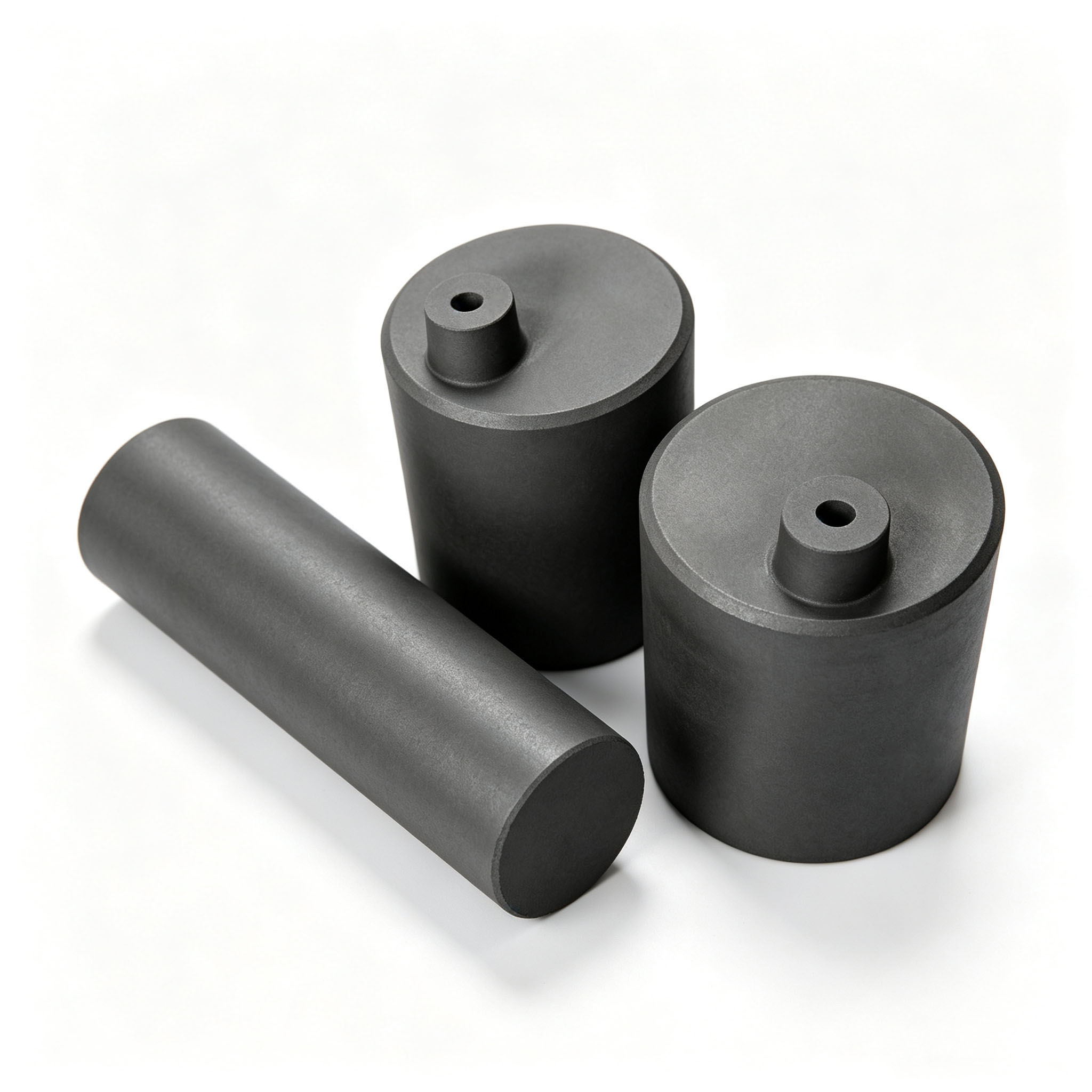

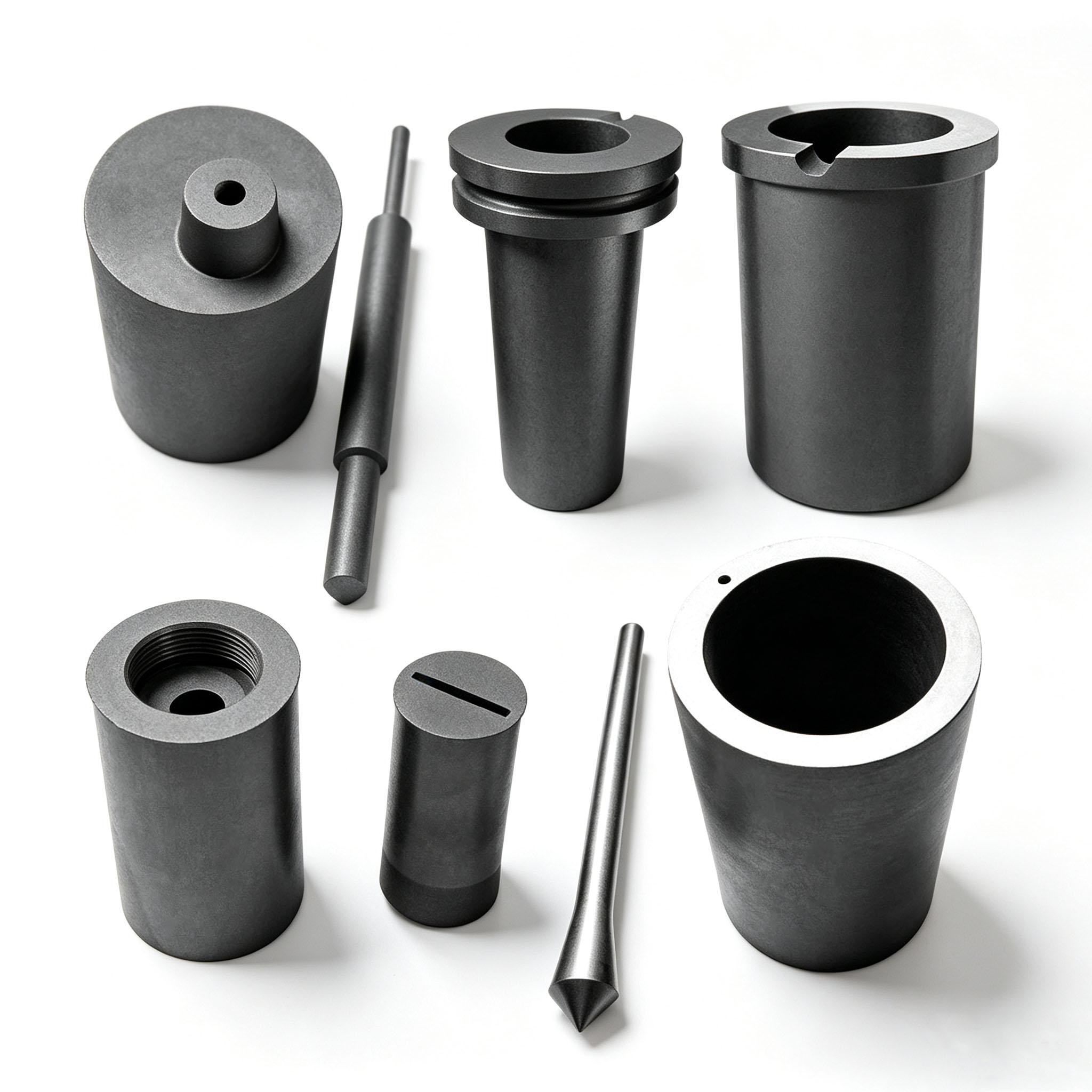

Assortiment de creusets et de tiges d'agitation en graphite

▍ Caractéristiques du produit et spécifications techniques

▍ Avantages principaux du produit

• Avantage 1 : la conception du canal d'écoulement à trou excentrique garantit une porosité nulle dans les pièces moulées

  La structure à trous excentriques, optimisée grâce à la simulation de fluide CFD, permet au métal en fusion de remplir le moule en douceur selon un motif en spirale, empêchant ainsi efficacement le piégeage de l'air induit par les turbulences. Selon des tests clients, le taux de défauts de porosité pour les pièces moulées de bijoux complexes a été réduit de 12 % à moins de 2 %.




• Avantage 2 : matériau graphite de haute pureté, aucune contamination des métaux précieux

  Du graphite isostatique de haute pureté avec une teneur en cendres ≤0,06 % est utilisé, garantissant qu'aucune impureté de carbone n'est introduite pendant le processus de fusion. La pureté des produits finis en or et en platine peut être constamment maintenue à 99,9 % ou plus, répondant ainsi aux exigences de pureté des lingots d'or d'investissement et des bijoux haut de gamme.

• Avantage 3 : Excellente résistance aux chocs thermiques – Pas de fissures sous un refroidissement ou un chauffage rapide

  Avec un coefficient de dilatation thermique aussi faible que 2,5 × 10⁻⁶/°C, le graphite peut être chauffé directement de la température ambiante à 1 600 °C sans préchauffage ni phase de montée en température, et peut résister à des cycles thermiques répétés. Tests en laboratoire : 50 cycles de trempe à l'eau de 1 000°C à température ambiante, avec un taux d'intégrité de 98 %.

• Avantage 4 : la résistance augmente plutôt que diminue à haute température

  Contrairement aux creusets en céramique, qui se ramollissent et se déforment à haute température, le graphite conserve une résistance à la compression ≥70 MPa même à des températures supérieures à 2 000°C. Lorsqu'elles sont remplies d'une solution de platine haute densité (densité 21,4 g/cm³), les parois du creuset ne présentent aucun renflement ni fissure.

• Avantage 5 : Conduction thermique rapide, temps de fusion court, économies d'énergie et consommation réduite

  Le graphite a une conductivité thermique de 80 à 150 W/(m·K), dépassant de loin celle des matériaux argileux réfractaires. La fusion de 1 kg d'or ne prend que 8 à 12 minutes, ce qui réduit le temps de fusion de 40 % par rapport aux creusets en argile et permet d'économiser plus de 25 % d'électricité par lot.

• Avantage 6 : durée de vie exceptionnellement longue et faible coût global

  Sous vide ou sous protection par gaz inerte, les creusets en graphite à trous excentriques utilisés pour la fusion de l'or et de l'argent ont une durée de vie moyenne de 80 à 120 cycles de fusion, soit 2 à 3 fois celle des creusets composites argile-graphite. Le coût journalier moyen par unité est réduit de 60 %.

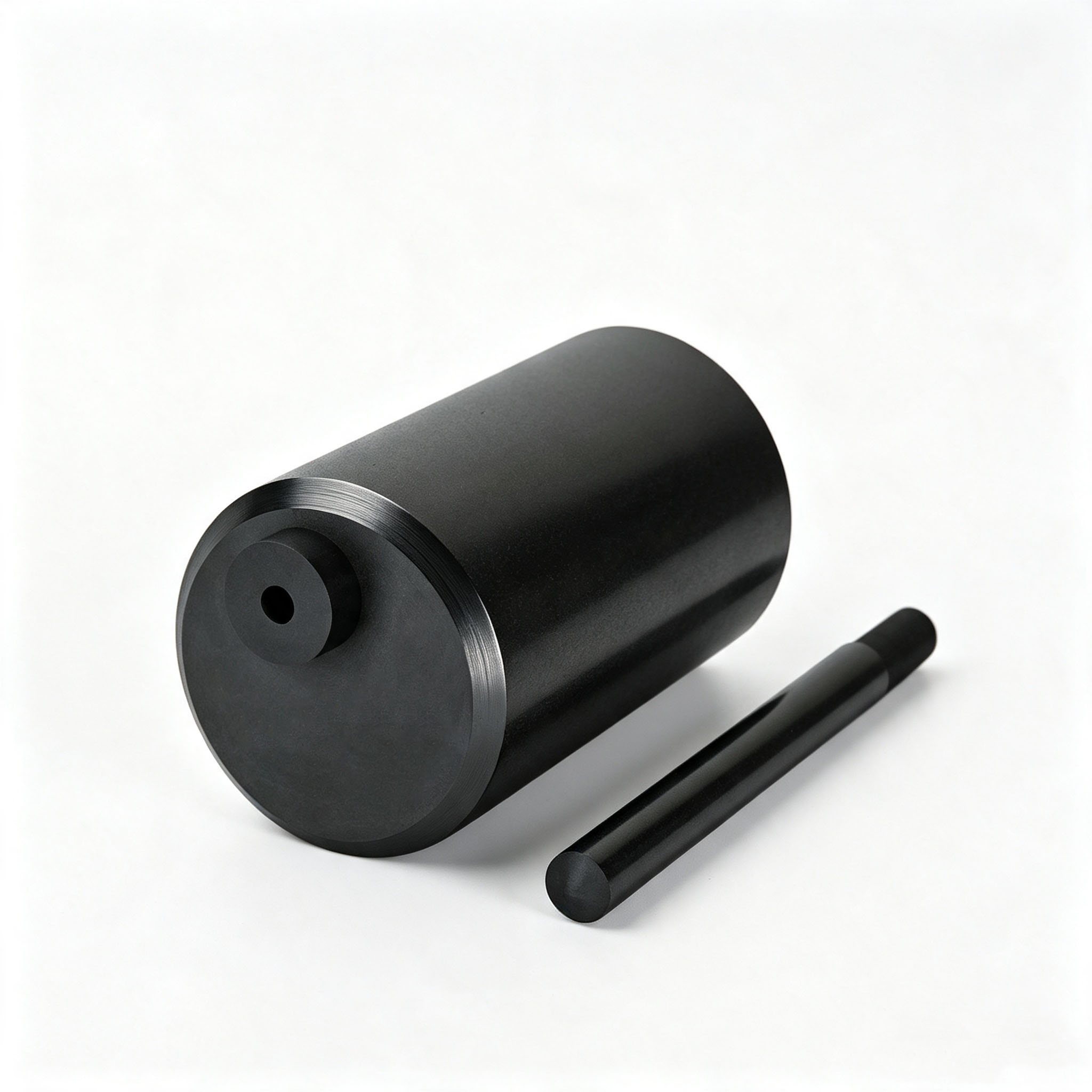

Creuset horizontal en graphite avec tige d'agitation plate

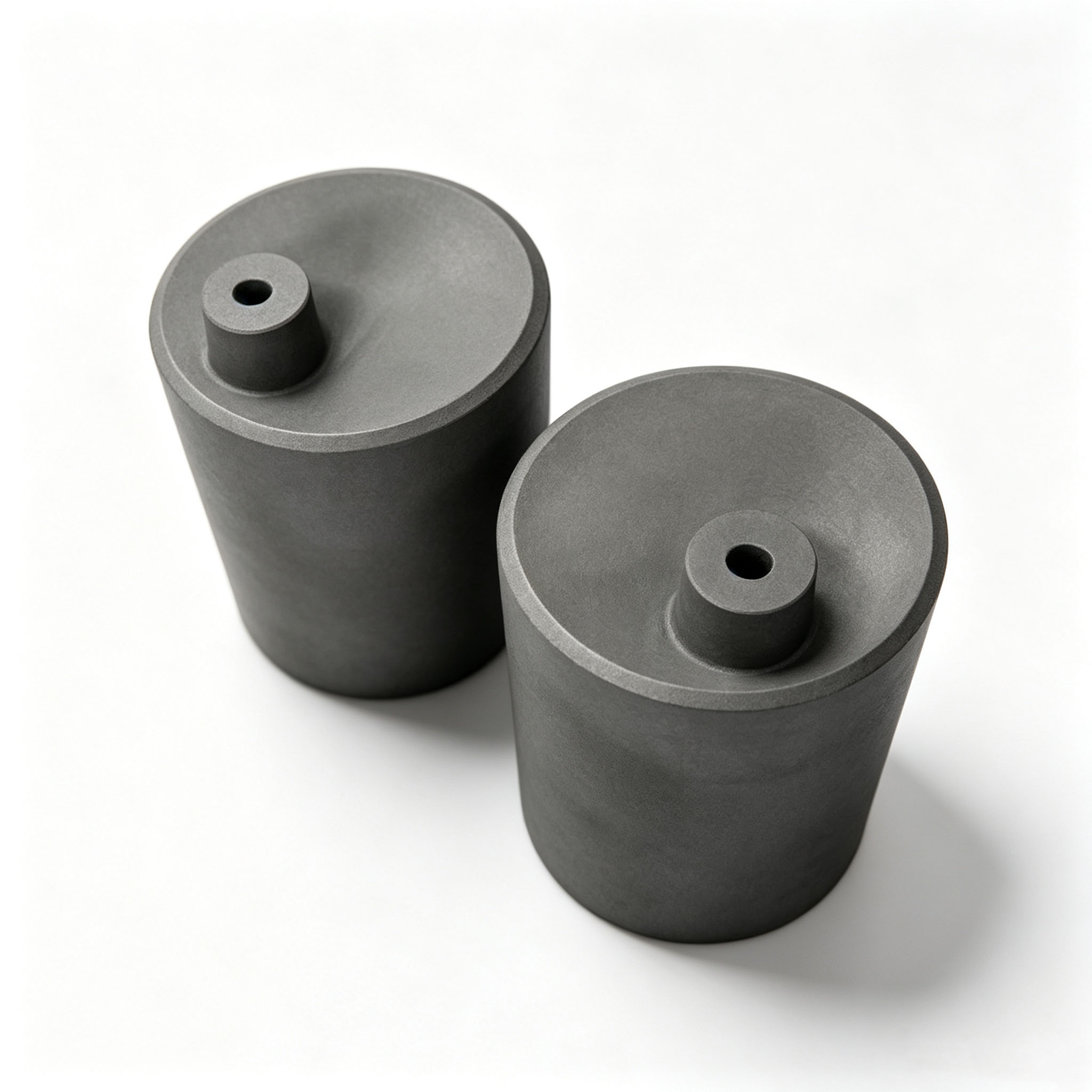

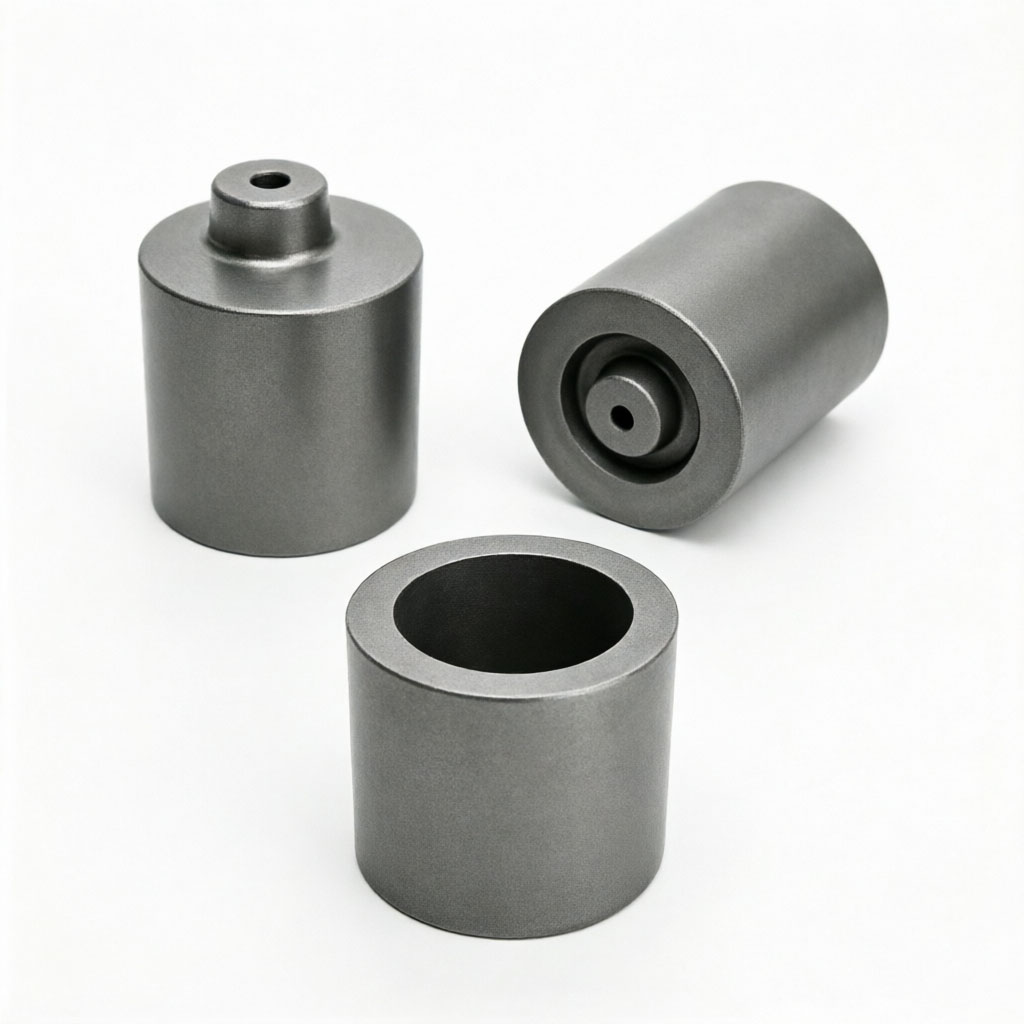

Ébauches de creuset en graphite standard multi-spécifications

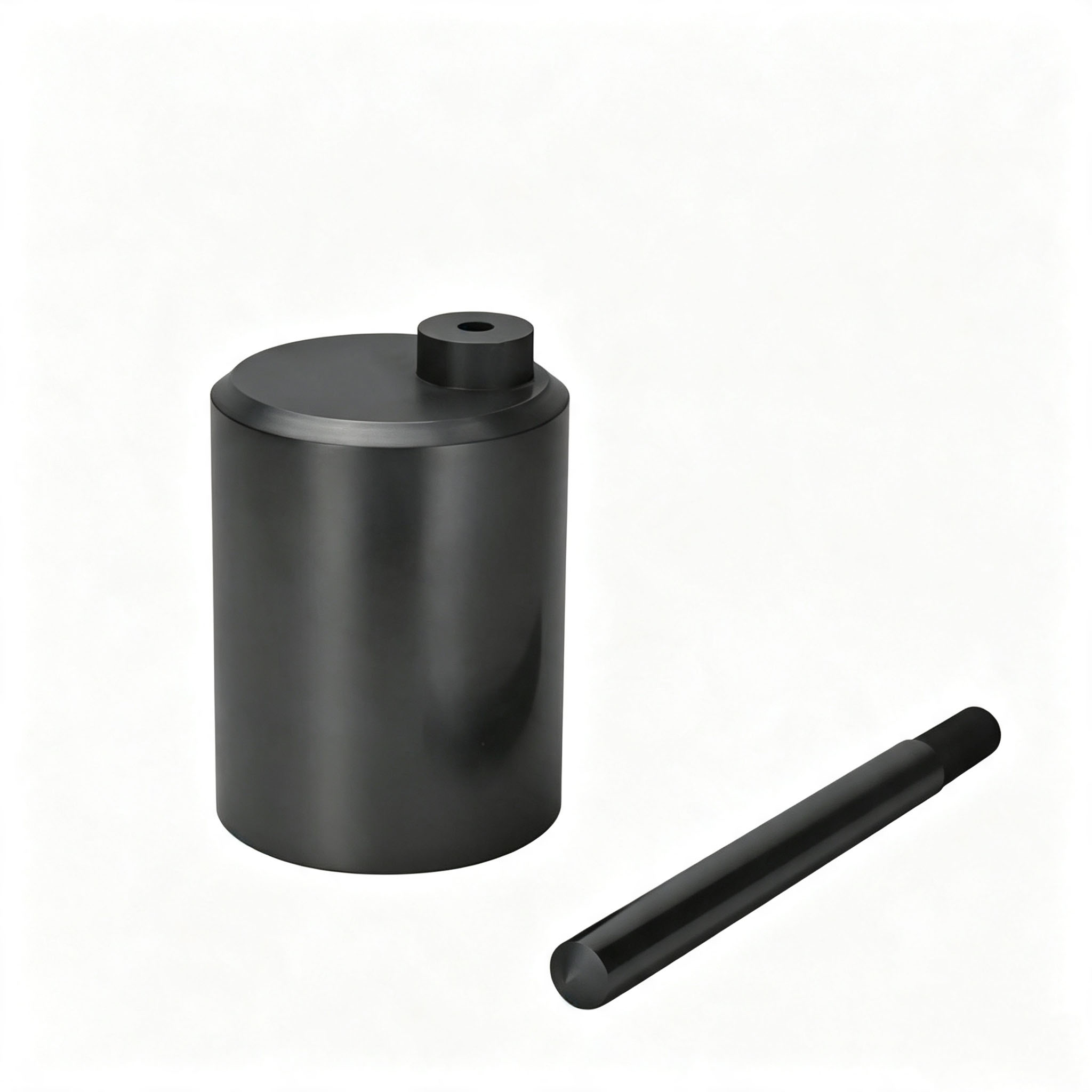

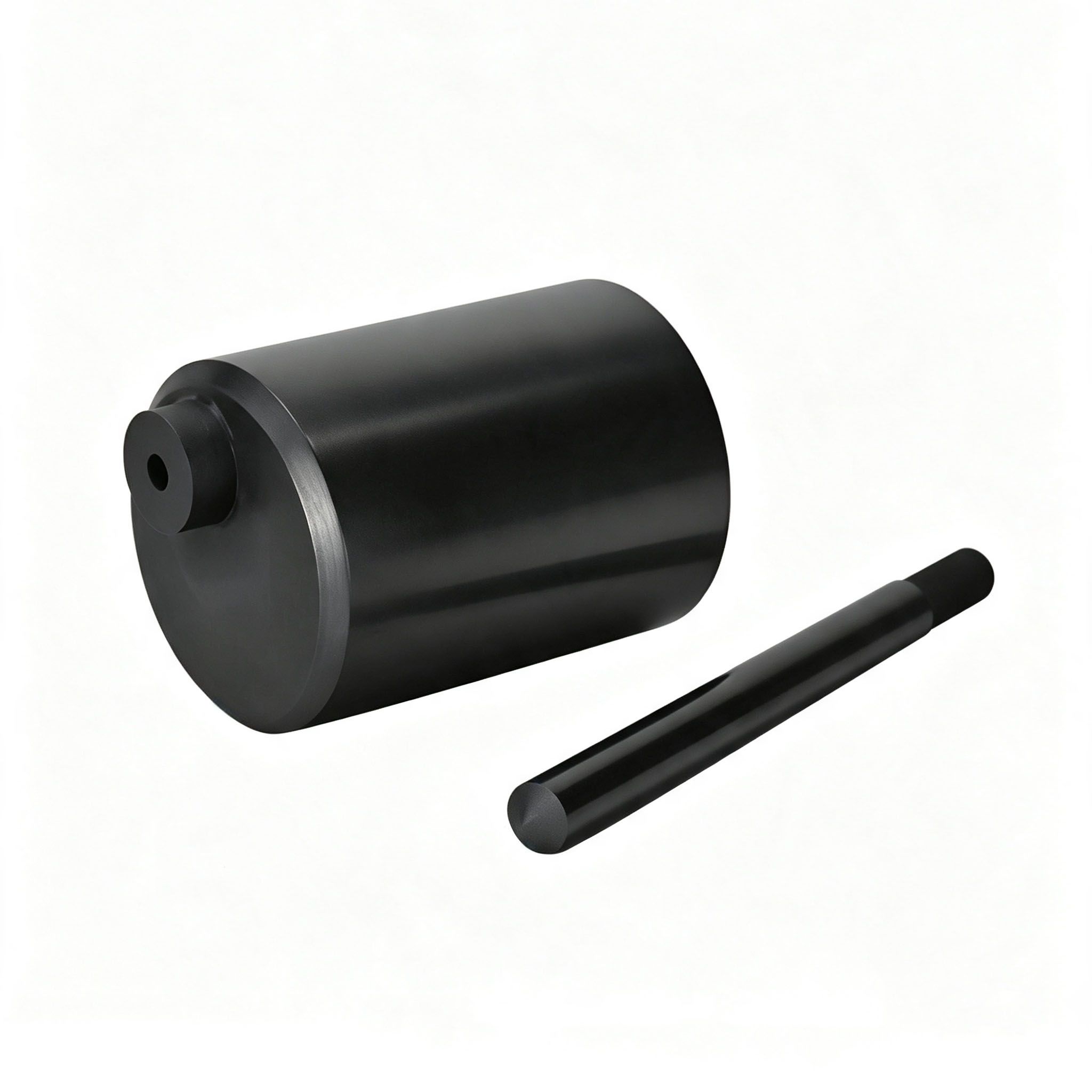

Kit de tige d'agitation plate pour creuset vertical en graphite

▍ Pourquoi les creusets en graphite à trous excentriques doivent-ils être utilisés dans le moulage sous pression sous vide ?

Dans le processus de coulée sous vide et sous pression (VPC), le métal en fusion remplit rapidement le moule en plâtre sous les effets combinés de l'aspiration sous vide et de la pression positive d'un gaz inerte. Au cours de ce processus, le modèle d'écoulement du métal en fusion détermine directement la qualité de la pièce coulée. La méthode de coulée verticale utilisée avec les creusets traditionnels à trou central présente trois défauts critiques :

• Premièrement, le piégeage de l’air. Lorsque le métal en fusion tombe verticalement du centre, il crée un vortex contrarotatif au fond du moule. L'air au sommet de la cavité du moule est « emprisonné » par le métal en fusion et ne peut pas s'échapper, formant finalement une porosité au sommet de la pièce moulée et dans des sections transversales épaisses et larges.

• Deuxièmement, l’incohérence de la température. L'impact vertical provoque des éclaboussures de métal en fusion ; le métal en fusion qui entre en premier contact avec la paroi du moule refroidit rapidement, tandis que le métal en fusion qui tombe ensuite a une température plus élevée, ce qui entraîne une microstructure de coulée inégale et des variations significatives de dureté.

• Troisièmement, les inclusions d’oxydation. Dans des conditions turbulentes, la surface du métal en fusion augmente considérablement, augmentant son exposition à l'oxygène résiduel et formant des inclusions de calamine d'oxyde, qui apparaissent sous forme de piqûres noires après polissage.

La conception de l'orifice excentrique de Ningheda Graphite résout fondamentalement les problèmes ci-dessus . L'orifice excentrique est situé d'un côté de la base du creuset ; le métal en fusion pénètre dans le moule selon un angle tangentiel de 15° à 30°, formant un écoulement en spirale stable le long de la paroi du moule. Ce schéma d'écoulement offre trois avantages mécaniques majeurs :

• Dégazage complet : le flux en spirale chasse l'air du centre de la cavité du moule vers l'évent, permettant à la pompe à vide de réduire la pression résiduelle en dessous de 10 Pa en 0,3 seconde.

• Gradient de température optimal : lorsque le métal en fusion s'écoule près de la paroi du moule, la couche externe refroidit d'abord pour former une coque de solidification, tandis que le métal en fusion interne remplit continuellement le retrait, éliminant ainsi la porosité de retrait.

• Protection du flux laminaire : le flux à faible nombre de Reynolds minimise le contact entre le métal en fusion et l'air, réduisant ainsi le taux d'oxydation et de combustion de 50 %.

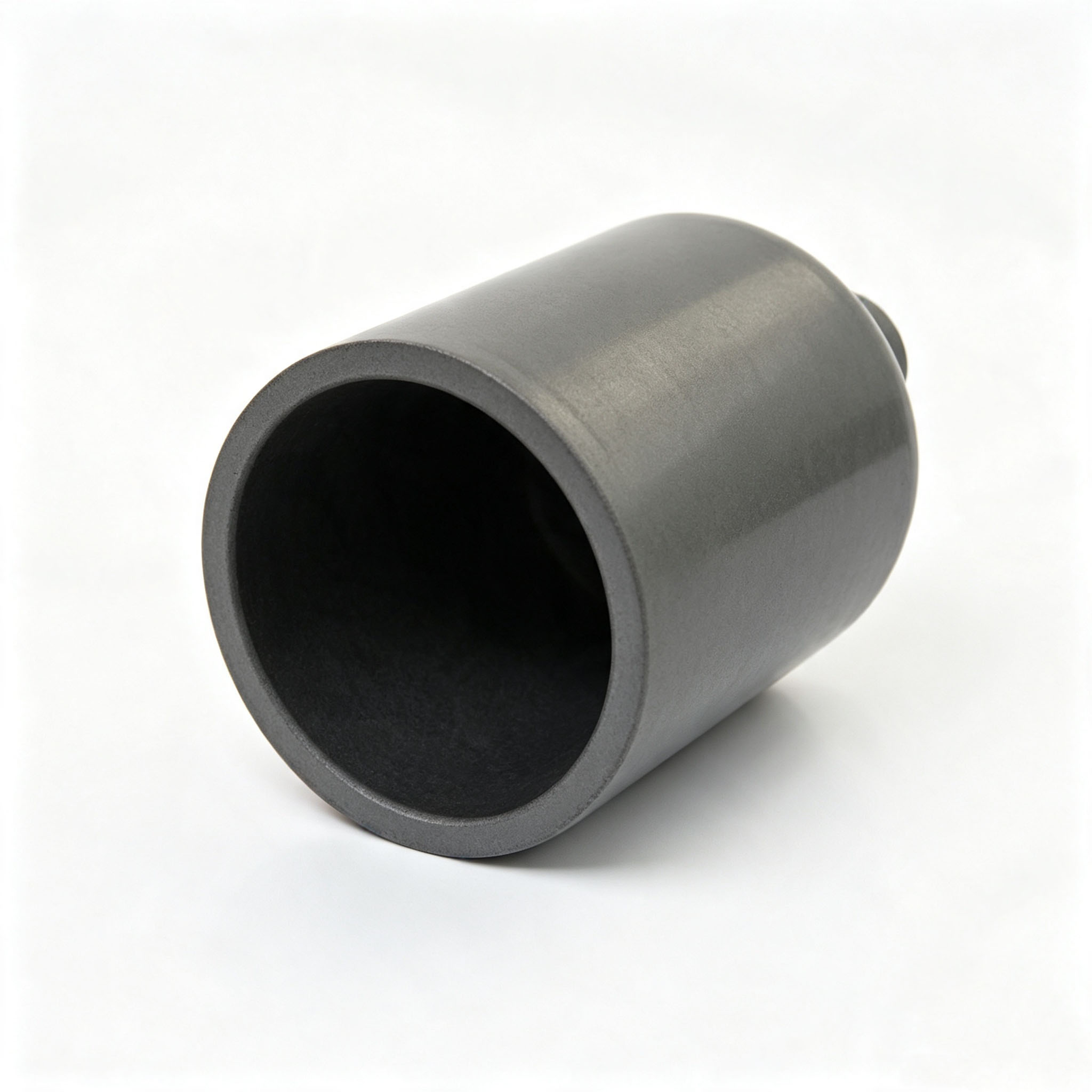

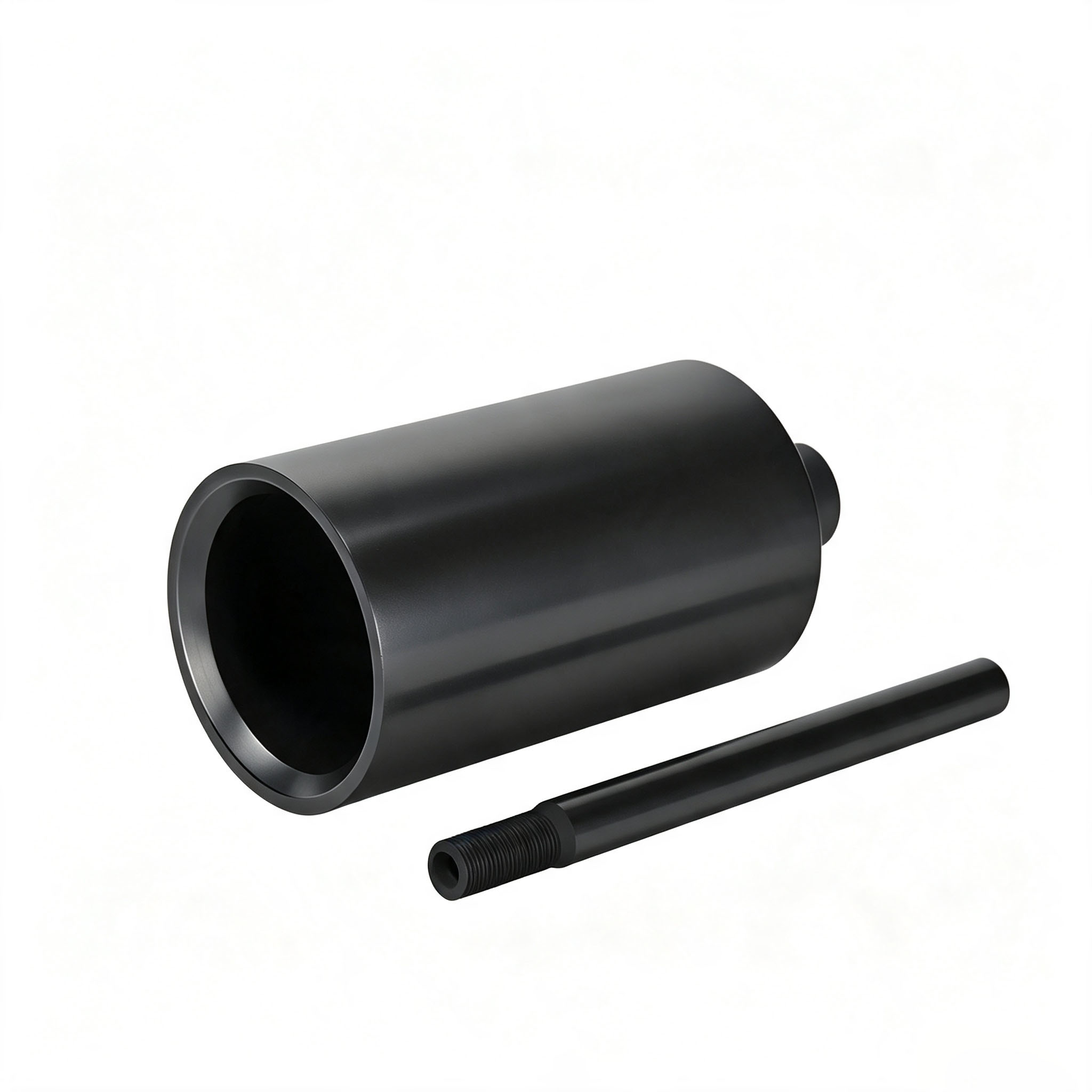

Tige filetée pour creuset en graphite à cavité intérieure ouverte

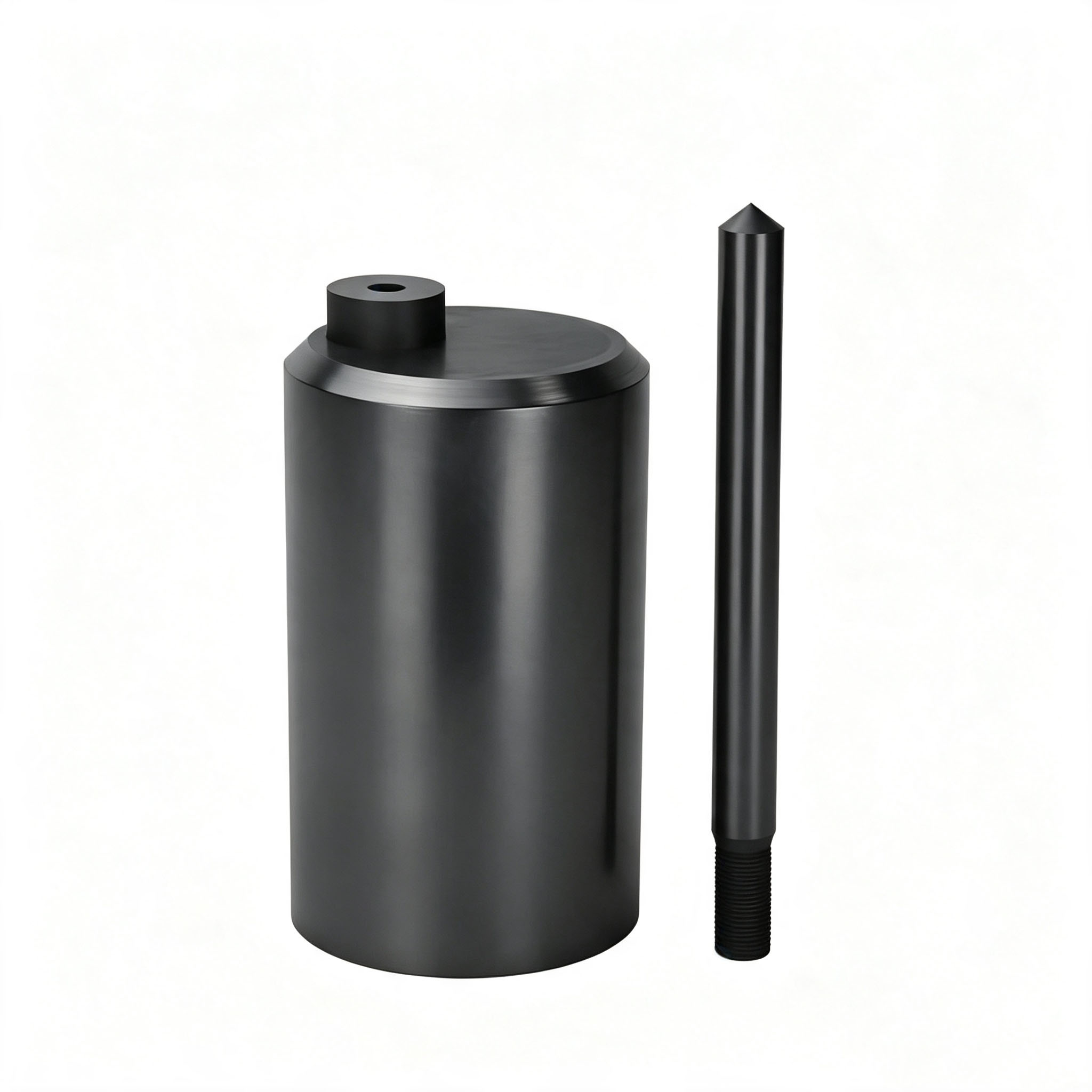

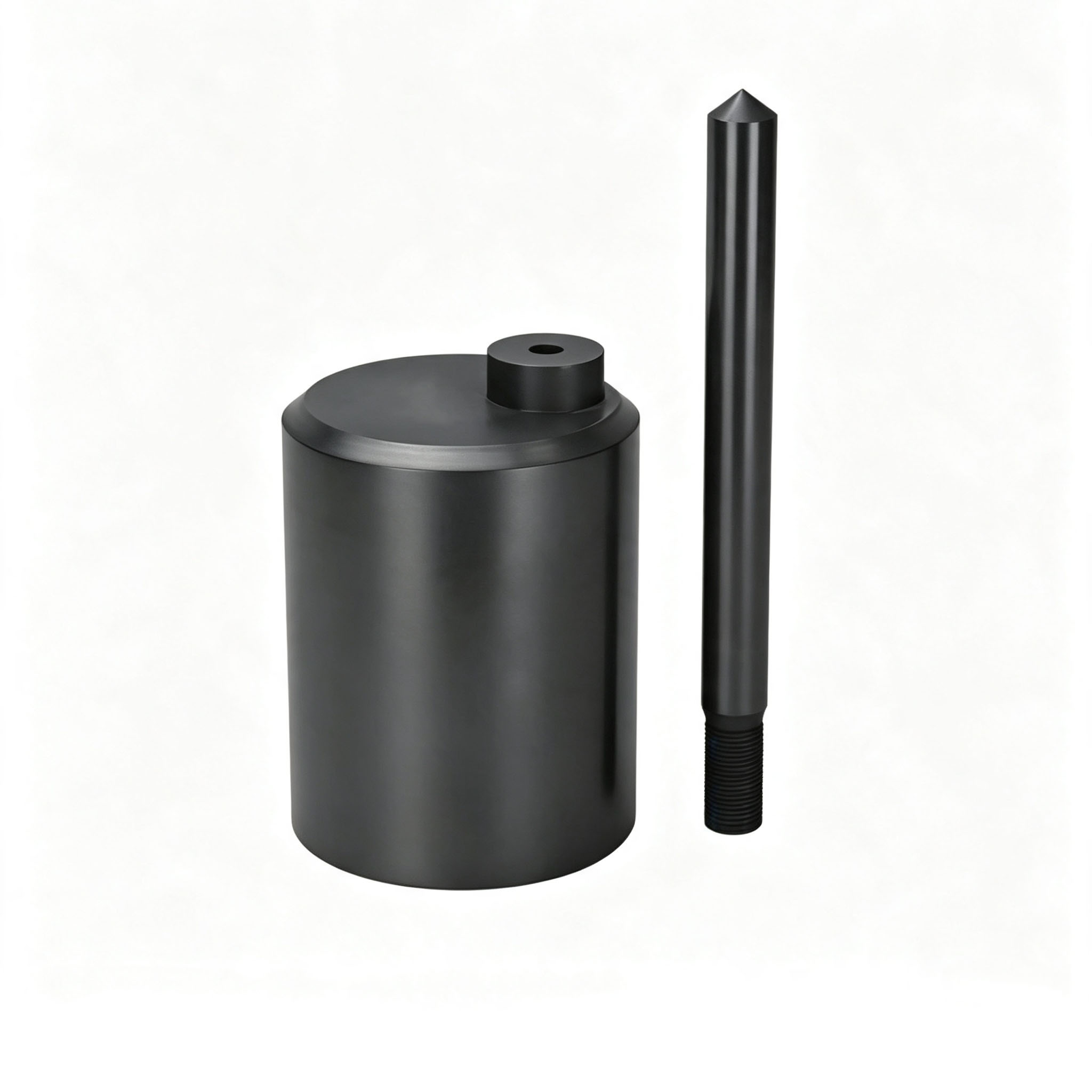

Creuset vertical en graphite avec tige filetée pointue

▍ Science des matériaux : pourquoi choisir le graphite isostatique plutôt que le graphite lié à l'argile ?

Bien que les creusets en graphite lié à l'argile que l'on trouve couramment sur le marché soient peu coûteux, leur teneur en graphite n'est que de 30 à 50 %, le reste étant constitué d'argile réfractaire et de liant asphaltique. Ce matériau composite présente des inconvénients importants :

• Faible résistance à la température maximale : les composants de l'argile commencent à se ramollir à des températures supérieures à 1 200 °C, ce qui les rend impropres à la fusion du platine (point de fusion 1 768 °C) et des alliages cobalt-chrome (point de fusion 1 350 °C).

• Mauvaise résistance aux chocs thermiques : Les coefficients de dilatation thermique de l’argile et du graphite diffèrent considérablement. Un refroidissement et un chauffage rapides génèrent des contraintes de cisaillement à l'interface, provoquant la formation de fissures après seulement 3 à 5 utilisations.

• Risque élevé de contamination : les impuretés SiO₂ et Al₂O₃ présentes dans l'argile réagissent avec les métaux précieux à haute température, entraînant des inclusions grises à la surface des pièces moulées.

Les creusets en graphite Ningheda sont fabriqués à partir de graphite de haute pureté pressé isostatiquement avec une pureté ≥99,9 %, qui subit un pressage isotrope à 200 MPa et une graphitisation à haute température à 2 800 °C. Leur microstructure est dense et uniforme, avec des propriétés constantes dans toutes les directions, éliminant les plans faibles interlaminaires trouvés dans le graphite moulé traditionnel. En microscopie électronique à balayage, le matériau présente une porosité ≤ 12 % avec une distribution concentrée de la taille des pores, garantissant à la fois la résistance à l'érosion et la prévention de la pénétration du métal en fusion.

Processus d'usinage de précision : contrôle de l'excentricité de ± 0,1 mm

La précision de la position du trou excentrique est essentielle au succès du moulage. Si l'écart d'excentricité dépasse 0,3 mm, l'angle d'incidence du métal en fusion change, perturbant le schéma d'écoulement en spirale et exacerbant les turbulences.

Ningheda Graphite est équipé d'un centre d'usinage CNC à cinq axes et utilise des outils de coupe diamantés pour la coupe à sec. Le processus d'usinage est le suivant :

• Inspection du blanc : chaque flan de graphite est soumis à des tests par ultrasons pour éliminer les fissures et inclusions internes.




• Usinage d'ébauche : La forme extérieure est tournée, laissant une surépaisseur de finition de 0,3 mm.




• Finition : Les cercles intérieur et extérieur sont tournés CNC pour assurer une concentricité ≤ 0,05 mm.




• Usinage de trous excentriques : en utilisant la surface inférieure comme référence, l'entraxe est décalé selon les dessins du client ; après le perçage, le trou est alésé avec précision aux dimensions cibles.




• Chanfreinage et polissage : les bords des trous sont arrondis à un rayon R0,5, les bavures sont éliminées et le processus évite de rayer les joints de l'équipement.




• Inspection de la machine à mesurer tridimensionnelle (MMT) : inspection à 100 % de l'excentricité, du diamètre de l'alésage et de la circularité, avec émission d'un rapport dimensionnel.

▍ Scénarios d'application et leurs avantages

Application de moulage d'argent et d'or pour bijoux

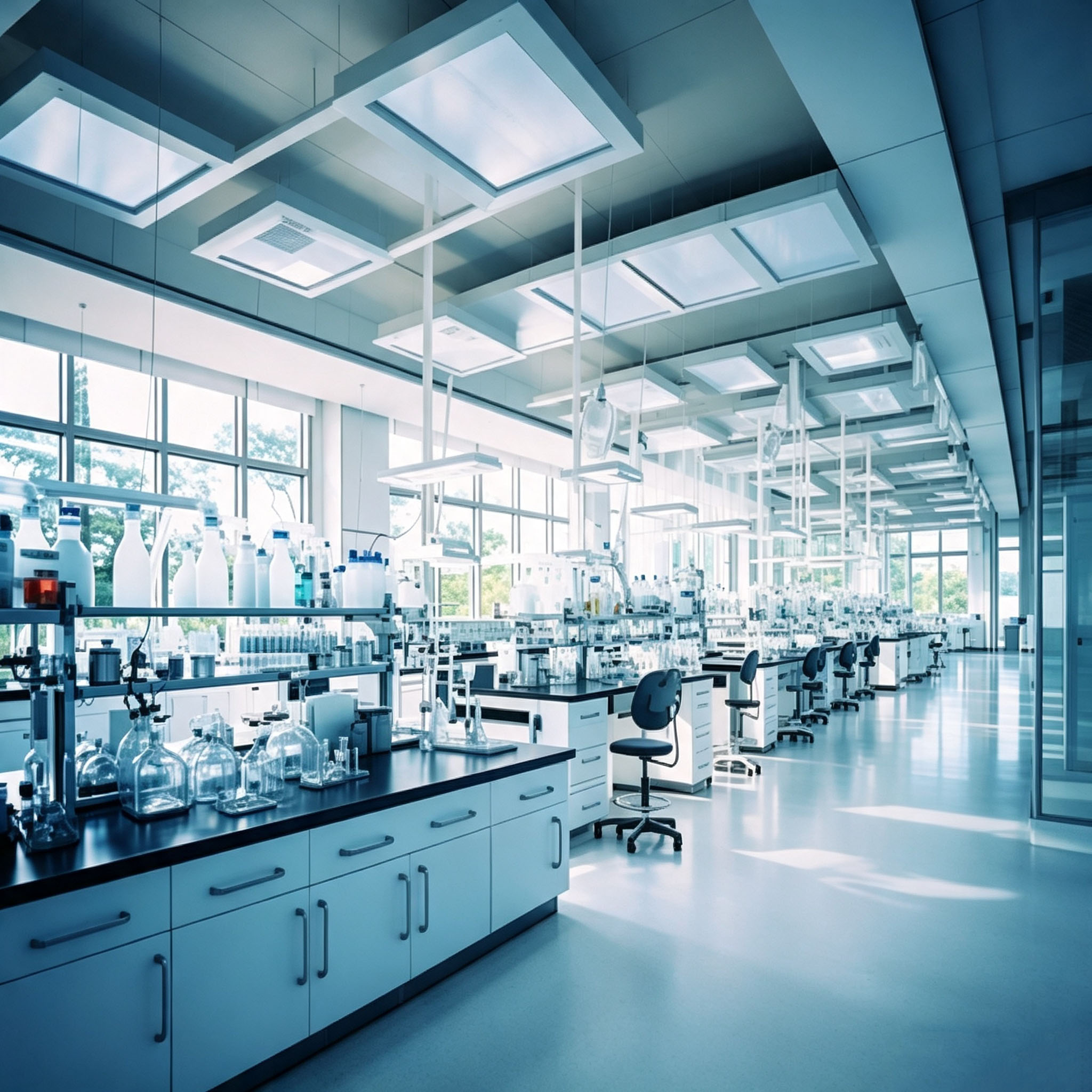

Utilisation des tests de métal des semi-conducteurs en laboratoire

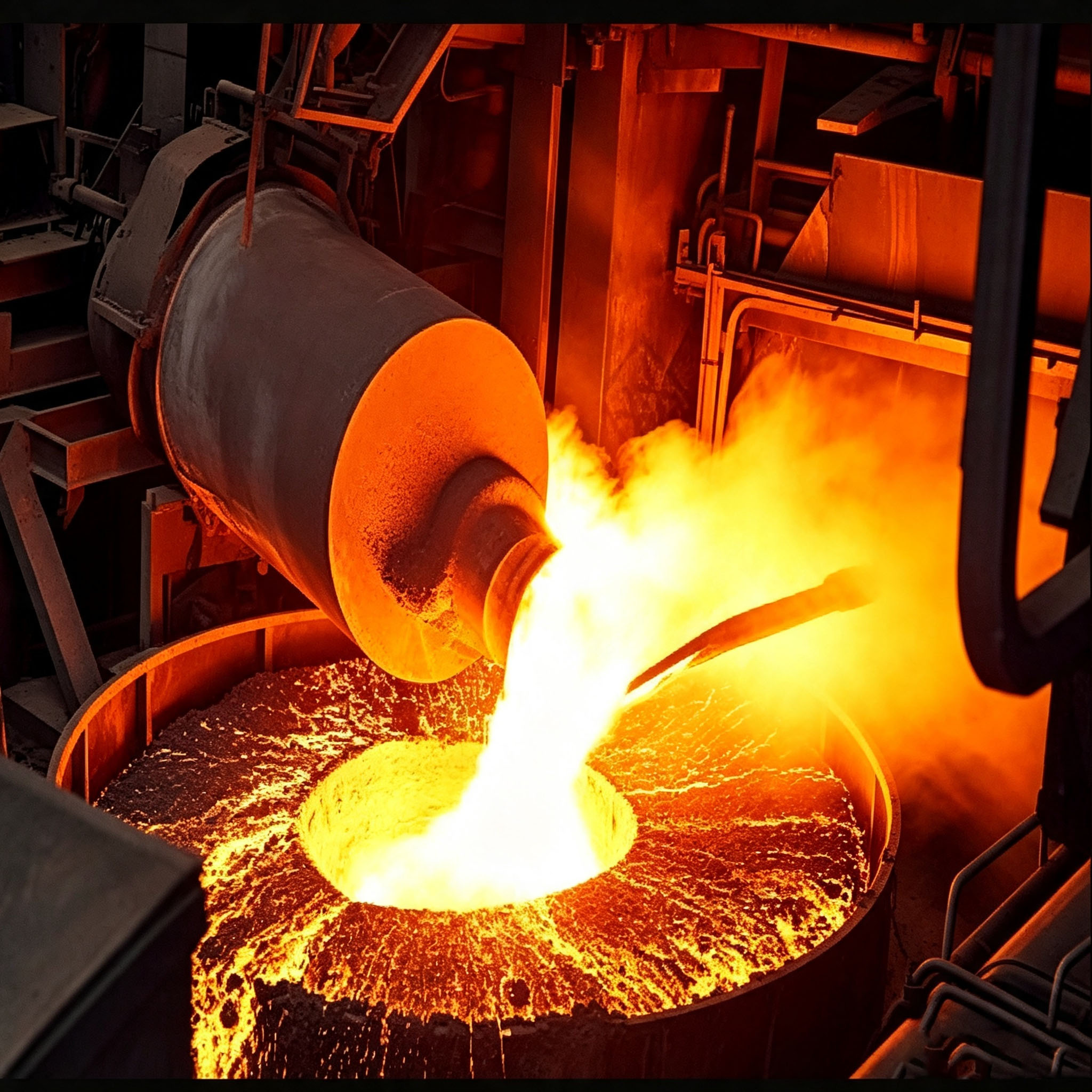

Usine industrielle de fusion de métaux précieux

• Moulage de métaux précieux dans l'industrie de la bijouterie (application principale)

  Convient pour la fusion, le moulage de lingots et le moulage sous vide de bijoux en or, argent, or carat, platine et palladium. La conception du trou excentrique minimise les résidus de métaux précieux, réduit le gaspillage de matières premières précieuses et est compatible avec les équipements de production de masse automatisés dans les usines de bijoux.

• Laboratoires de raffinage des métaux précieux

  Fusion à petite échelle pour la purification des métaux précieux et les expériences de formulation d'alliages ; le métal résiduel peut être facilement et complètement drainé, facilitant les changements fréquents dans les formulations d'alliage et réduisant la contamination croisée.

• Fusion à haute température de métaux non ferreux

  Fusion à petite échelle d'alliages de cuivre et d'échantillons d'alliages rares ; un champ thermique stable garantit une composition uniforme de l'alliage.

▍ Guide d'utilisation et d'entretien

1. Stockage : Conserver dans un entrepôt sec et bien ventilé. Le graphite absorbe très facilement l'humidité ; si le creuset devient humide, il peut se briser lors du processus de chauffage initial.

2. Préchauffage : Lors de la première utilisation, chauffer le creuset progressivement. Maintenir à 200°C pendant 30 minutes pour éliminer complètement l'humidité.

3. Utilisation : Ne laissez pas le niveau de matériau fondu dépasser les 2/3 de la cavité intérieure pour éviter que le matériau fondu à haute température ne déborde. Ne frappez pas le corps du creuset ou les bords du trou excentrique avec des objets durs.

4. Nettoyage : Utilisez une brosse à poils doux pour éliminer les résidus de métal. Ne grattez pas les parois intérieures du creuset avec des outils durs, car cela endommagerait la couche superficielle dense.

5. Recommandations pour prolonger la durée de vie : utilisez le creuset sous atmosphère protectrice sous vide, azote ou argon pour ralentir considérablement l'oxydation du graphite et prolonger sa durée de vie.

Creuset en graphite à bec unique conique

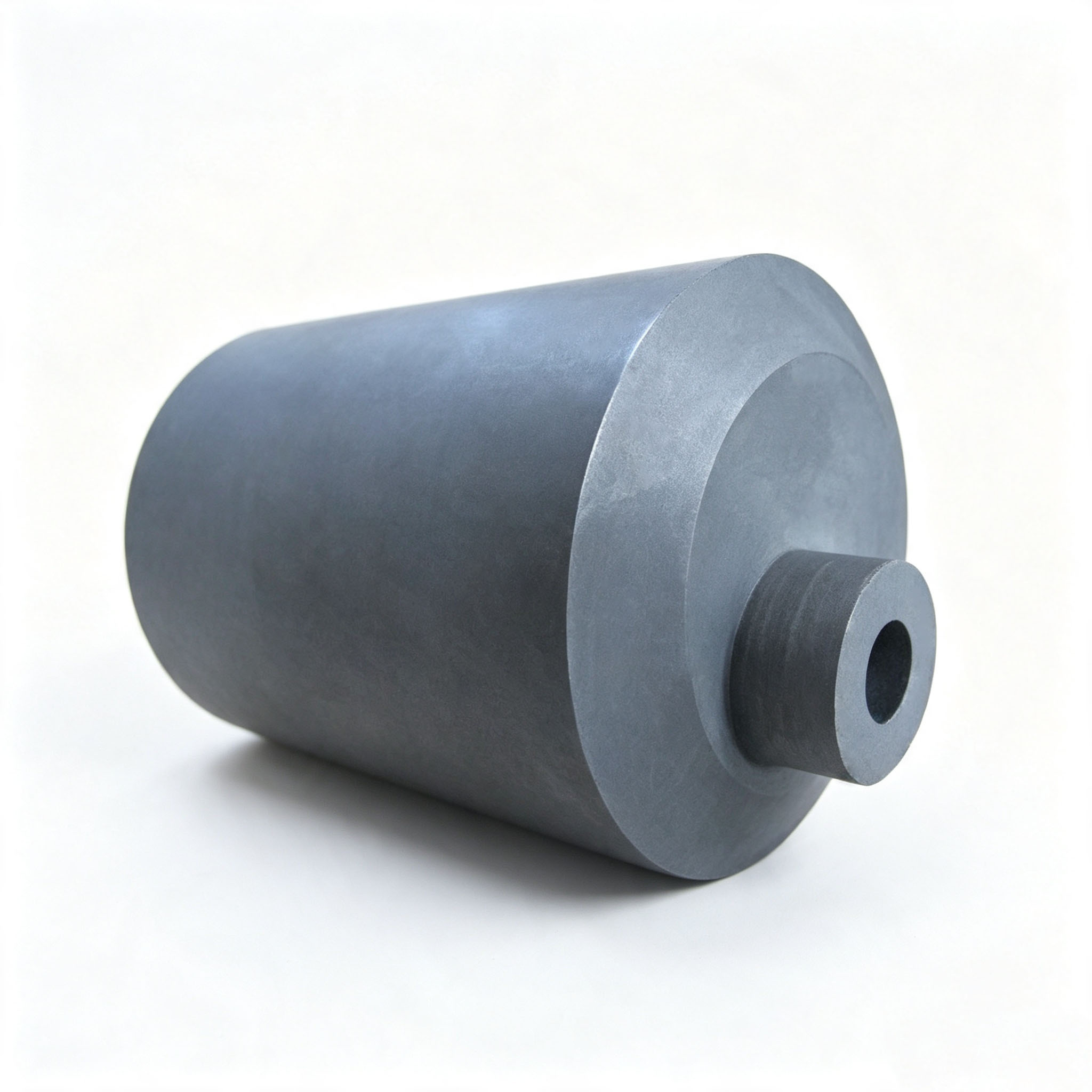

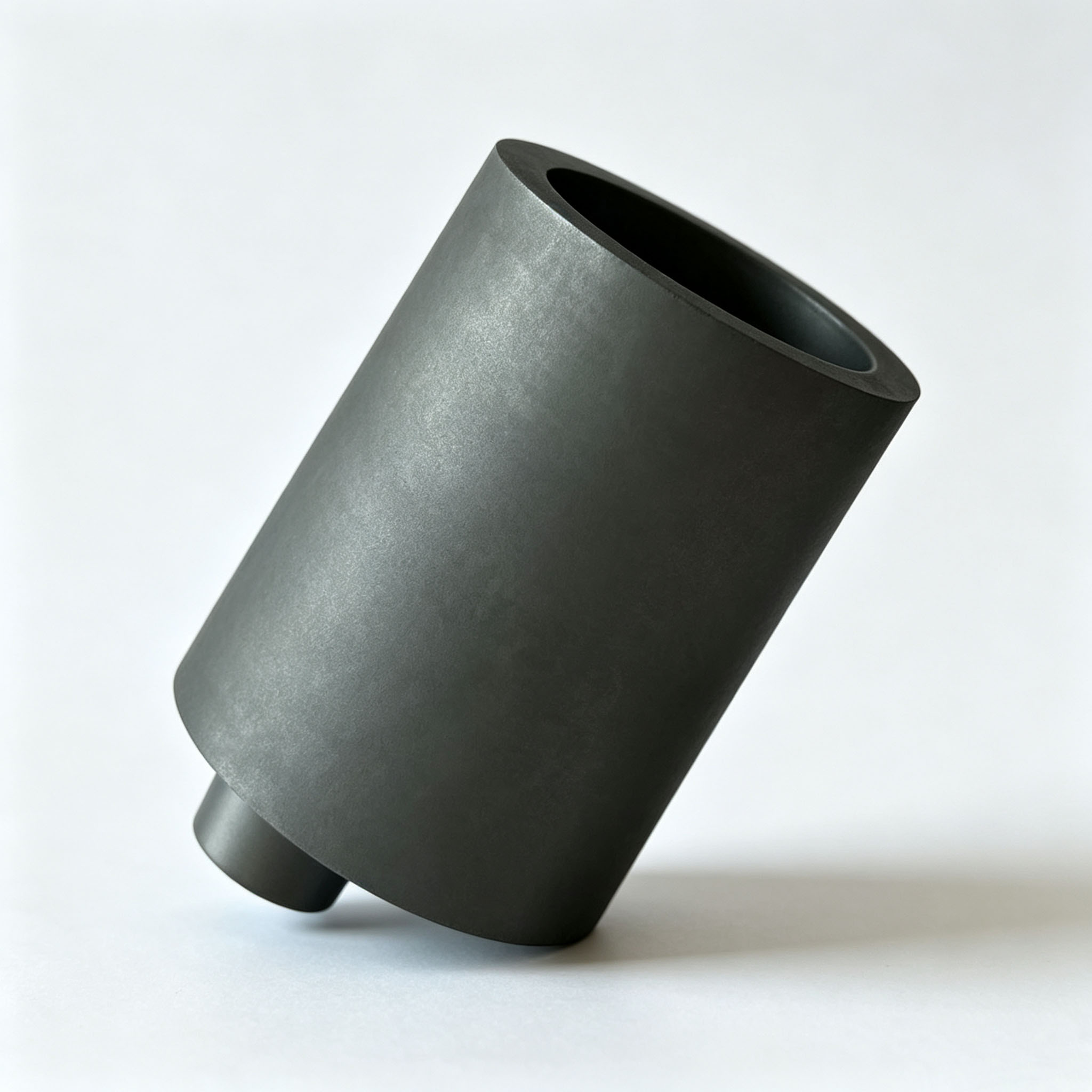

Creuset haute capacité à ouverture inclinée

Creuset en graphite personnalisé multi-cavité

▍ Méthode d'emballage

• Emballage intérieur : Chaque creuset est emballé individuellement dans du papier bulle absorbant les chocs, avec un noyau de protection en mousse inséré dans le trou excentrique pour éviter d'endommager les canaux de précision pendant le transport.

• Emballage extérieur : Boîte en carton ondulé renforcé à cinq couches avec séparateurs internes en mousse. Les commandes groupées sont renforcées par des caisses en contreplaqué sans fumigation.

• Étiquetage :  Le carton extérieur porte les étiquettes « Fragile », « Garder au sec » et « Ce côté vers le haut » et comprend une étiquette de spécification du produit et une copie du rapport d'essai du matériau.

▍ Méthodes d'expédition

• Échantillons/petites commandes : livraison express internationale DHL/FedEx/UPS, avec livraison dans les grandes villes du monde dans un délai de 7 à 15 jours ouvrables.

• Commandes de gros volumes : chargement complet d'un conteneur (FCL) ou chargement inférieur à un conteneur (LCL) par fret maritime ; Termes FOB, CIF et DDP pris en charge. Peut être expédié vers des ports désignés ou des entrepôts à l'étranger.

• Exigences particulières : Nous pouvons gérer le dédouanement à l'exportation, les certificats d'origine (CO) et les procédures d'inspection des produits selon les exigences du client.

▍FAQ​

• Q1 : Quelle est la différence entre un creuset en graphite avec un trou excentrique et un creuset standard avec un trou central ?

  A1 : Les creusets conventionnels ont un trou situé au centre, ce qui permet aux métaux précieux de rester facilement au fond du creuset après que le métal en fusion soit versé, ce qui entraîne une perte de matières premières. La conception du trou décalé guide le métal fondu pour qu'il se rassemble d'un côté, permettant une décharge plus complète et réduisant les résidus de métaux précieux. Dans le même temps, les dimensions structurelles peuvent être adaptées aux interfaces de décharge des équipements de coulée automatisés, ce qui les rend adaptés à la production sur chaîne d'assemblage. En revanche, les creusets à trou central ne conviennent pour la plupart qu’à une simple fusion manuelle.

• Q2 : La position et la taille du trou excentrique peuvent-elles être modifiées pour s'adapter à mon équipement ?

  A2 : Nous prenons en charge la personnalisation complète. Nous pouvons ajuster la distance excentrique et le diamètre intérieur du canal d'écoulement en fonction de l'emplacement de l'orifice de décharge de votre équipement de coulée, tout en ajustant également la hauteur totale et le diamètre extérieur du creuset. Nous fournirons des dessins CAO pour votre confirmation avant la production.

• Q3 : La fusion de métaux précieux hautement réactifs tels que le platine et le palladium entraînera-t-elle une contamination ?

  A3 : Nous utilisons des produits en graphite de très haute pureté avec une teneur totale en impuretés de ≤0,01 %. Ces matériaux sont chimiquement stables et ne réagiront pas avec les métaux précieux à des températures élevées, évitant ainsi des problèmes tels que l'infiltration de carbone ou la décoloration et répondant aux exigences du moulage de bijoux haut de gamme.

• Q4 : Les creusets se briseront-ils pendant le transport ?

  A4 : Bien que le graphite soit dur et cassant, notre emballage a passé avec succès les tests de chute. Chaque pièce comporte des supports de rembourrage indépendants aux emplacements des trous excentriques, et le taux de casse lors du transport logistique normal est inférieur à 0,5 %. Si vous recevez un article endommagé, veuillez prendre des photos et nous contacter dans les 24 heures pour un remplacement.

• Q5 : Quelle est la quantité minimum de commande ? Quel est le délai de livraison ?

  A5 : Les tailles standard (∅40/∅50/∅60 mm) nécessitent une commande minimum de 10 pièces ; les tailles personnalisées nécessitent une commande minimum de 50 pièces. Les produits standard sont expédiés sous 10 à 15 jours et les produits personnalisés sont expédiés sous 15 à 30 jours. Une expédition accélérée pour les commandes urgentes est disponible sur demande.

• Q6 : Outre les métaux précieux, les métaux courants comme le cuivre et l’aluminium peuvent-ils être fondus dans ces creusets ?

  R6 : Oui, mais ce n’est pas recommandé. Le cuivre et l'aluminium ont des points de fusion bas, l'utilisation de creusets argile-graphite standard est donc plus rentable. Les creusets en graphite isostatique de haute pureté sont plus chers et leurs avantages en matière de pureté sont mieux exploités lors du traitement des métaux précieux.

• Q7 : Ce creuset peut-il être utilisé à des températures élevées en plein air pendant des périodes prolongées ?

  A7 : Nous déconseillons une utilisation prolongée à des températures élevées dans un environnement ouvert. Le graphite s'oxyde lentement dans un environnement riche en oxygène à haute température. Nous recommandons fortement de l'utiliser sous vide ou sous atmosphère protectrice inerte (comme l'azote ou l'argon), ce qui non seulement prolonge la durée de vie du creuset mais évite également l'oxydation des métaux précieux.

Si vous recherchez des creusets en graphite à flux excentrique compatibles avec les machines de coulée sous vide et les fours à induction pour réduire les pertes lors de la fusion des métaux précieux, n'hésitez pas à envoyer le modèle de votre équipement, les dessins dimensionnels du produit et les exigences en matière de matériaux de fusion à nos ingénieurs techniques. Nous fournissons gratuitement une sélection de solutions et des devis de paramètres, ainsi que des rapports de test de matériaux en graphite. Notre société peut fournir une gamme complète de produits en graphite haute température, notamment des creusets en graphite à trou droit standard, des becs verseurs en graphite et des moules en graphite, offrant ainsi une expérience d'achat unique.
