▍ Description du produit : Qu'est-ce qu'un creuset en graphite à double anneau ?

Le creuset en graphite à double anneau est un récipient de fusion doté d'une conception structurellement optimisée basée sur le creuset traditionnel à un seul anneau. Son nom vient de sa conception unique à « double anneau » : un anneau d'arrêt (anneau de coulée) dépassant vers l'extérieur en haut et un anneau de support (anneau de base) en bas, avec la chambre de fusion située entre les deux anneaux. Cette structure n'est pas simplement une amélioration esthétique mais une conception technique répondant aux défis opérationnels pratiques rencontrés lors de la fusion des métaux précieux.

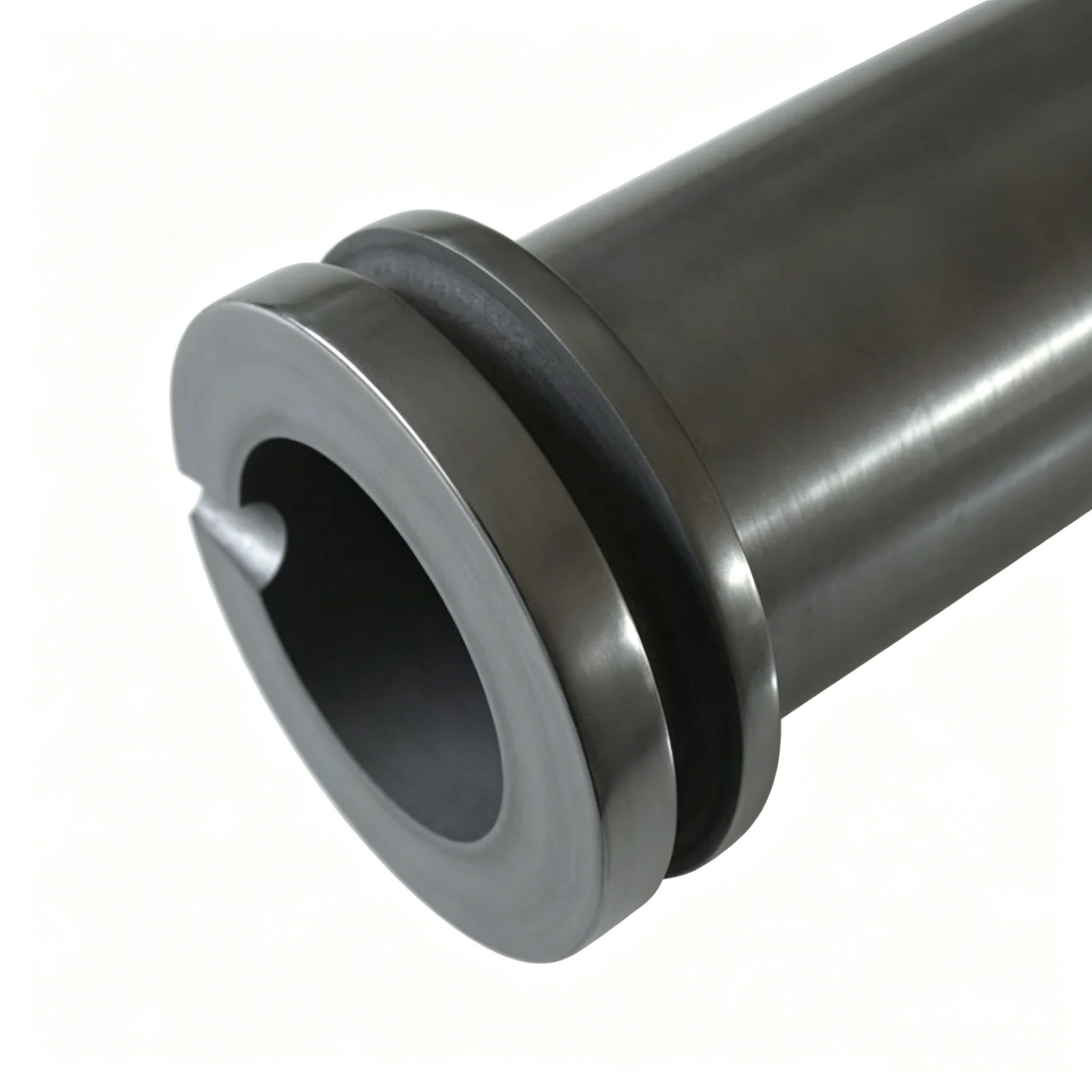

Fonctions de la bague de retenue supérieure :

· Fournit une surface de préhension stable lors du versement du métal en fusion, permettant un fonctionnement sûr avec des pinces à creuset standard

· Empêche le métal en fusion de s'écouler le long de la paroi extérieure, réduisant ainsi la perte de métal et les risques pour la sécurité

· Sert de référence de positionnement à l'intérieur du four, garantissant que le creuset reste centré pendant le chauffage

Fonctions de l'anneau de support inférieur :

· Élargit la zone de support inférieure, abaisse le centre de gravité et empêche le creuset de basculer pendant le versement

· Crée une zone de couplage électromagnétique stable dans le four à induction, améliorant ainsi l'efficacité du chauffage

· Absorbe les contraintes de dilatation thermique au fond, réduisant ainsi le risque de fissuration du fond provoqué par un refroidissement et un chauffage rapides

Creuset en graphite de 1 kg

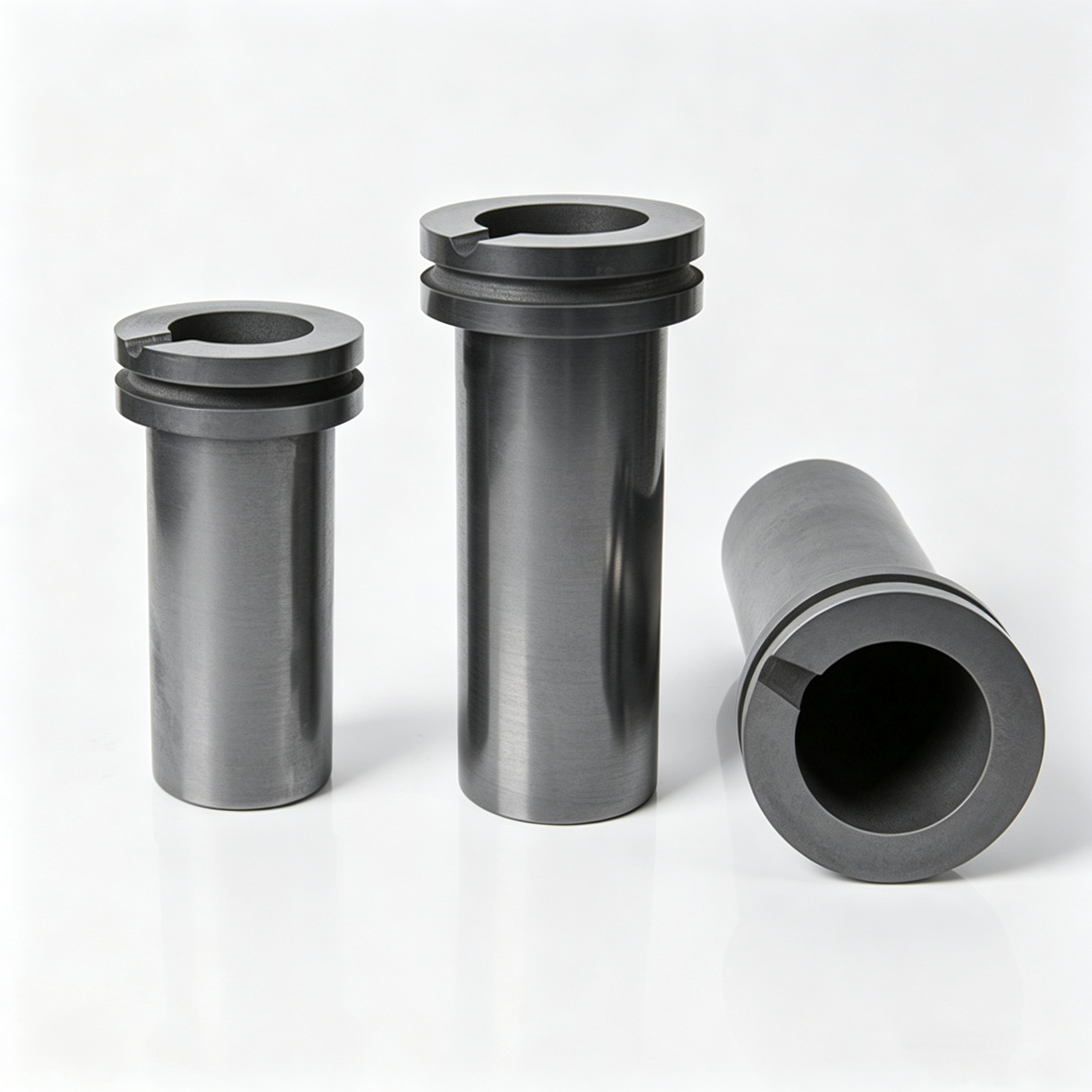

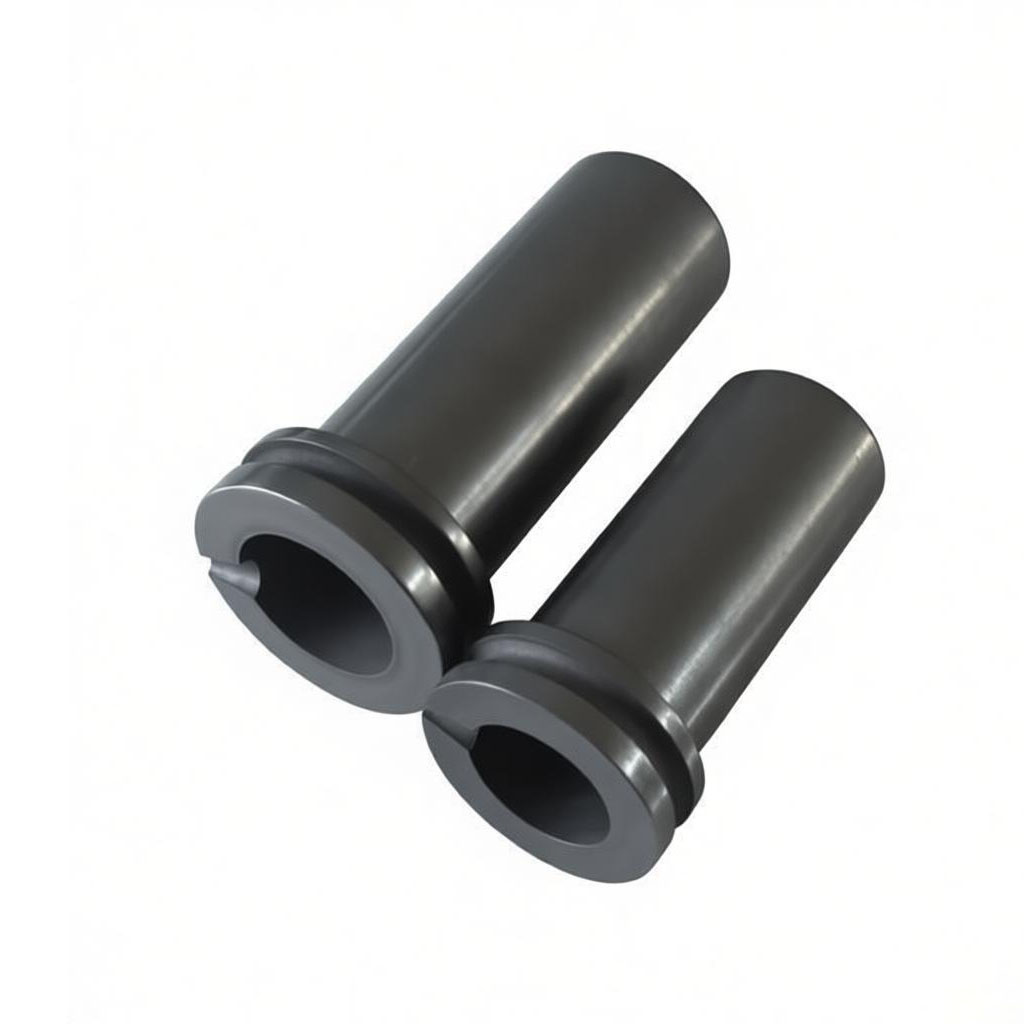

Ensemble de creusets à double anneau

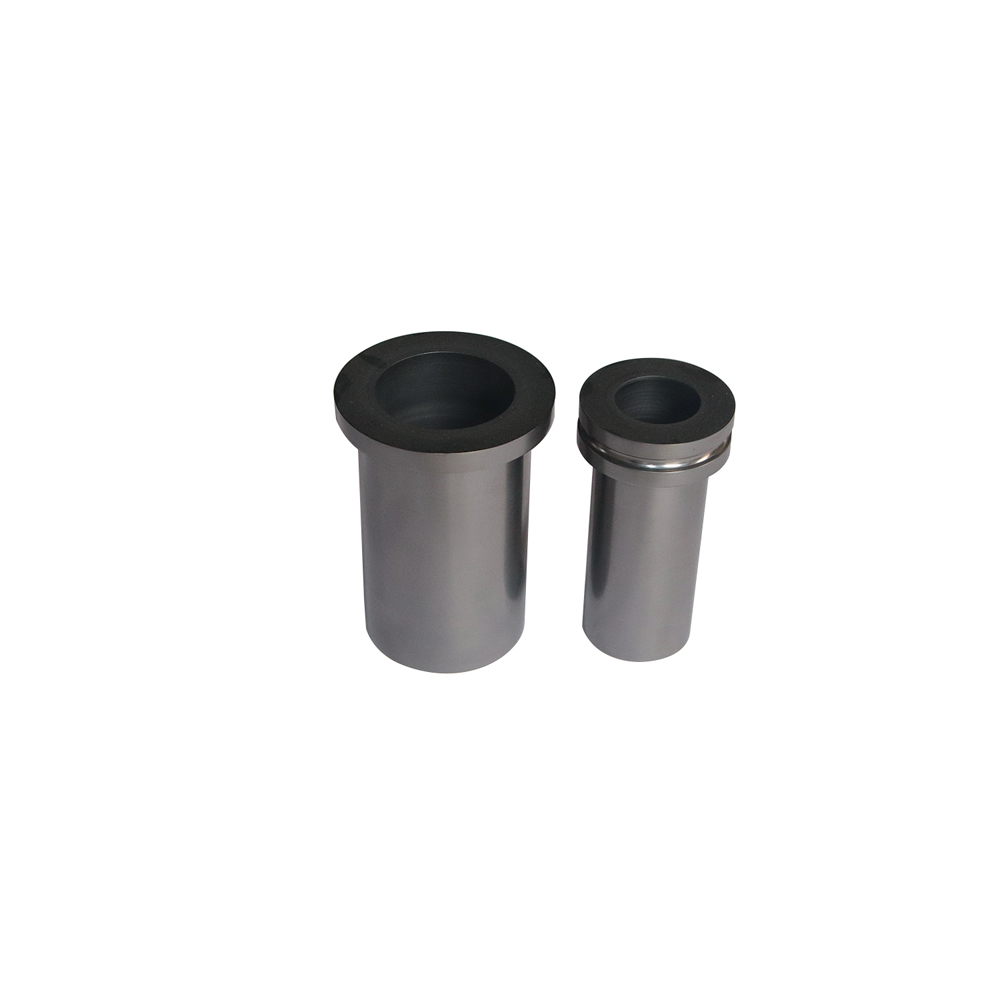

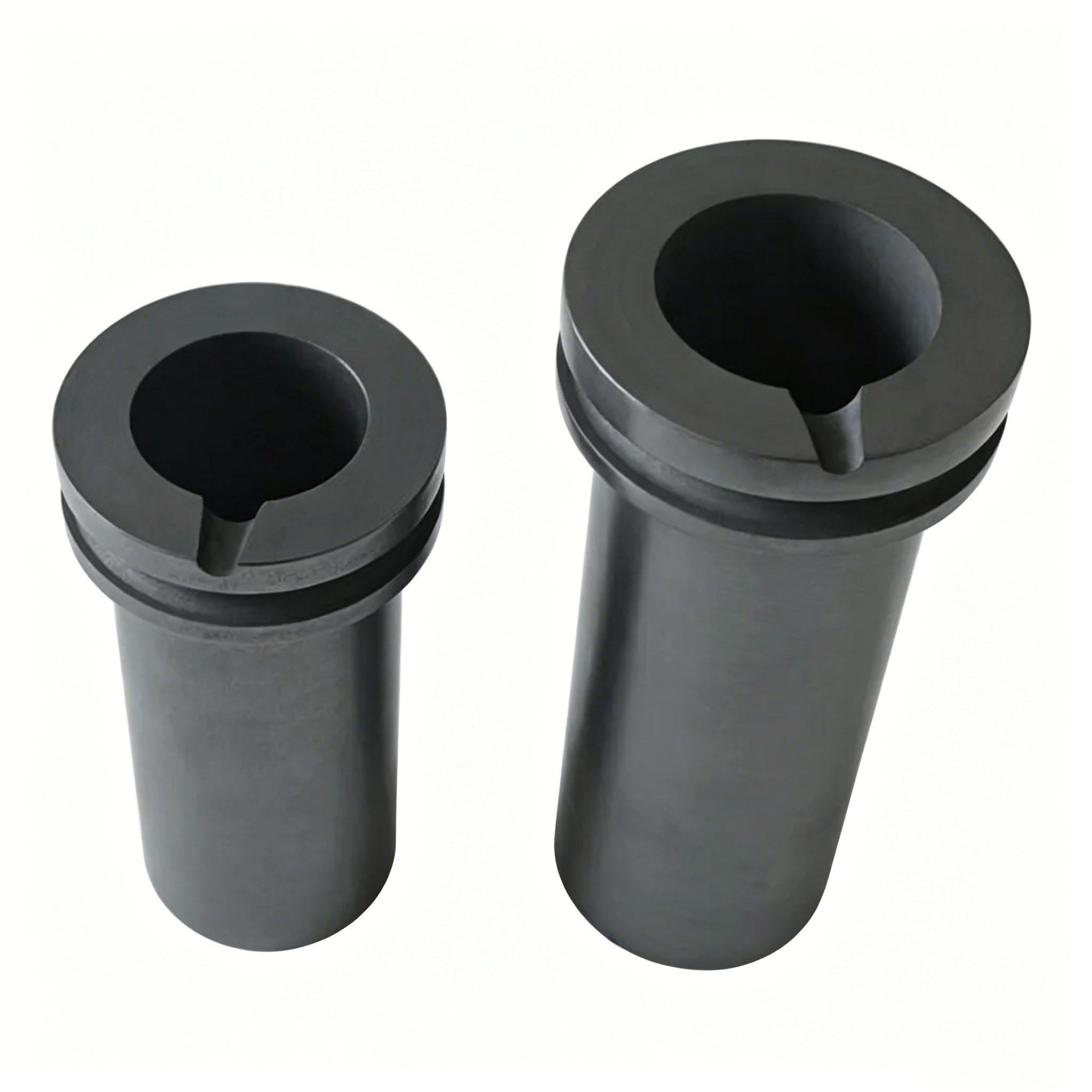

Creuset en graphite 2 pièces

▍ Avantages du produit : six raisons de choisir les creusets en graphite à double anneau Ningheda

①  Avantages structurels : conception à double anneau pour un fonctionnement plus sûr. La structure à double anneau abaisse le centre de gravité du creuset et offre un support plus stable, réduisant ainsi de plus de 60 % le risque de basculement lors du coulage du métal en fusion. La bague de retenue supérieure offre une surface de serrage standardisée, éliminant le besoin de fixations spécialisées et abaissant le seuil opérationnel.

② Avantages du matériau : graphite de haute pureté pour une fusion sans contamination. Fabriqué à partir de coke de pétrole et de coke d'aiguilles de haute qualité avec une teneur en soufre <0,5%, qui subit une graphitisation à 2800°C, avec une teneur en cendres de ≤0,1%, garantissant qu'aucune impureté n'est introduite pendant la fusion et répondant aux exigences d'affinage des métaux précieux de haute pureté.

③  Avantages en termes de performances : résistance aux hautes températures et résistance aux chocs thermiques. Résistance à la température jusqu'à 2500°C en atmosphère inerte ; température de fonctionnement sûre de 500 à 600°C dans une atmosphère oxydante.   Excellente résistance aux chocs thermiques ; résiste aux cycles de refroidissement et de chauffage rapides de la température ambiante à 1 100 °C sans se fissurer.

④  Avantages du processus : le pressage isostatique assure une densité uniforme. Les produits de qualité supérieure sont fabriqués par pressage isostatique à froid (CIP, pression 200 MPa), offrant une uniformité de densité supérieure à celle   du moulage par compression et empêchant une défaillance prématurée causée par une concentration de contraintes localisée.

⑤  Avantages de la personnalisation : réponse flexible, livraison rapide. Un stock suffisant de spécifications standard ; Tailles de 1 kg à 5 kg livrées en 10 à 15 jours ;   Les commandes personnalisées sont prises en charge sur la base de dessins CAO, avec une livraison sous 20 à 25 jours.

⑥  Avantages du service : directement du fabricant, qualité contrôlée. Jiangxi Ningheda est une usine de fabrication qui contrôle de manière indépendante l'ensemble du processus, depuis le mélange des matières premières, le formage et la graphitisation jusqu'à l'usinage de précision, et est équipée d'un laboratoire professionnel pour les tests de densité, de résistance et de pureté, émettant des rapports de test pour chaque lot de produits.

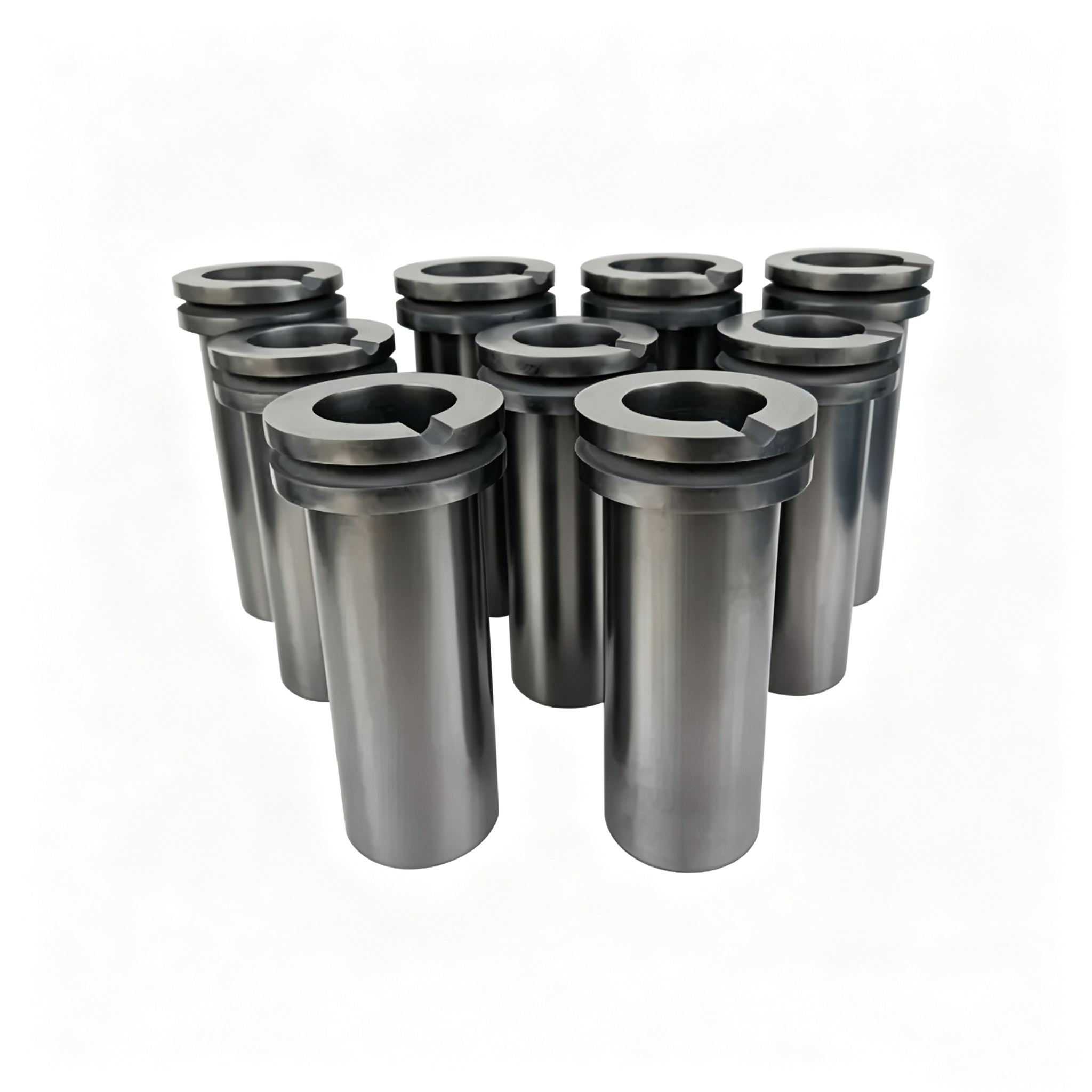

Creusets en graphite en vrac

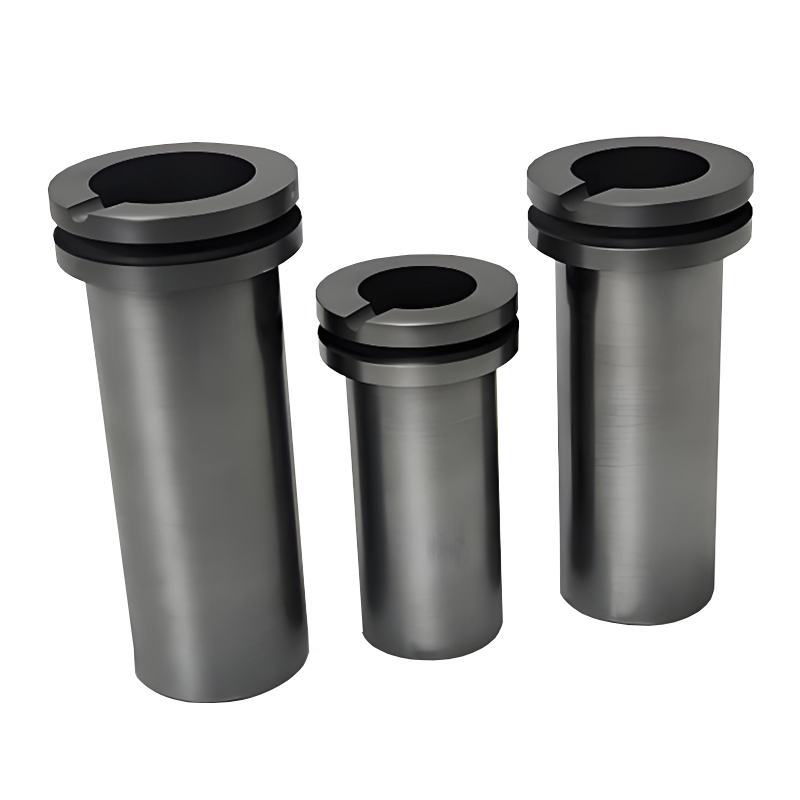

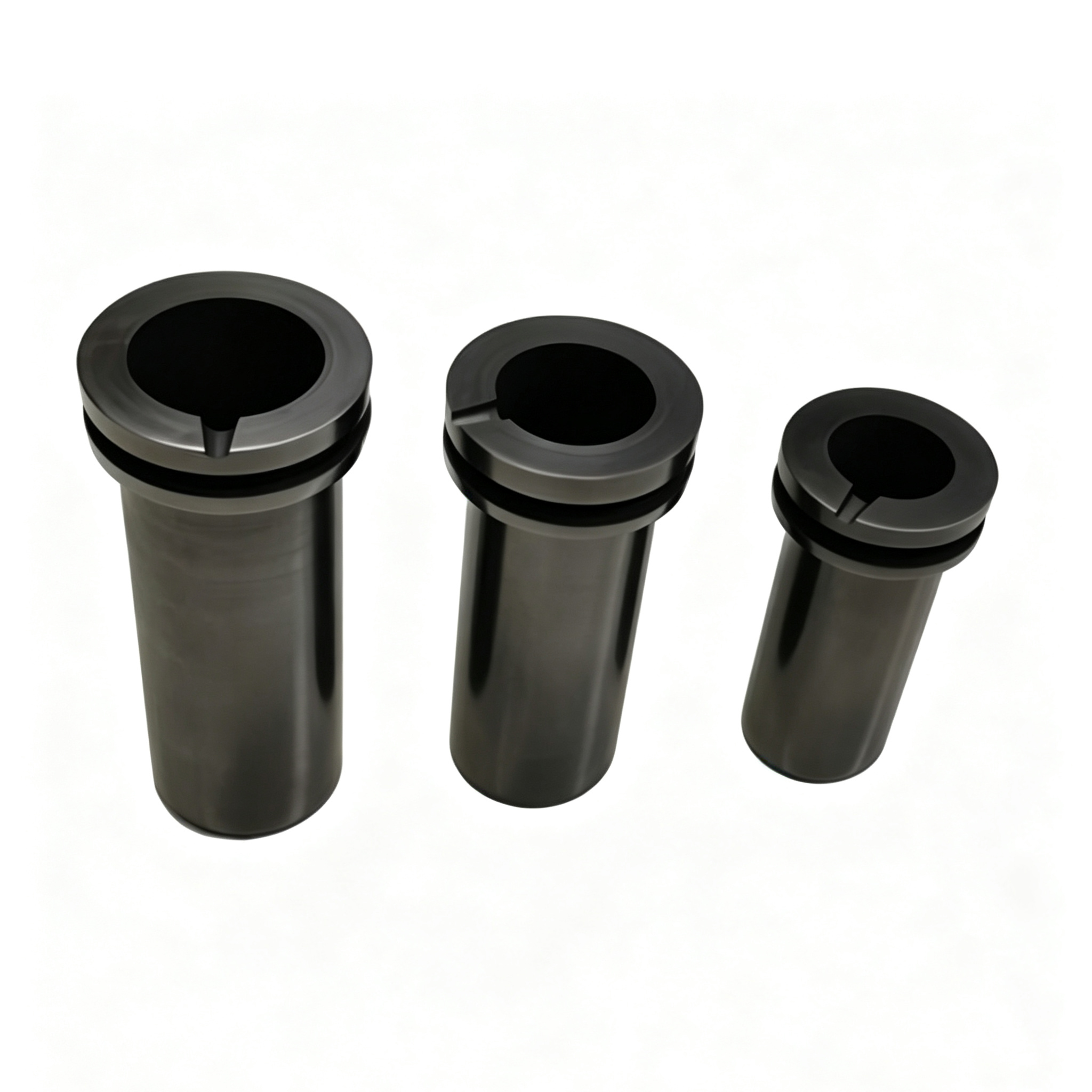

Kit de creuset 3 tailles

Creuset de haute pureté

▍ Principales caractéristiques du produit

Caractéristique 1 : Excellente résistance aux hautes températures

 Le graphite a un point de fusion extrêmement élevé (environ 3652°C). Nos creusets en graphite à double anneau peuvent fonctionner de manière stable pendant des périodes prolongées à des températures comprises entre 2 000 et 2 200 °C dans une atmosphère inerte (azote, argon ou vide), avec des températures maximales à court terme pouvant atteindre 2 500 °C. Même dans un environnement contenant de l'oxygène, le revêtement anti-oxydant de surface élève la température de fonctionnement sûre à 600-800 °C, répondant ainsi aux exigences opérationnelles de la plupart des fours à induction moyenne fréquence et des fours à gaz.

Caractéristique 2 : Conductivité thermique exceptionnelle

La conductivité thermique du graphite (120-140 W/m·K) est bien supérieure à celle des matériaux réfractaires traditionnels (tels que les céramiques d'alumine, qui ont une conductivité thermique d'environ 30 W/m·K). Cela signifie : • Un chauffage rapide pendant la fusion, réduisant le temps de traitement par lot d'environ 20 à 30 %. • Une distribution uniforme de la chaleur, empêchant la ségrégation des composants métalliques causée par une surchauffe localisée. • Une consommation d'énergie réduite, conduisant à des économies significatives sur les coûts d'électricité ou de gaz à long terme.

Caractéristique 3 : Stabilité chimique exceptionnelle

Aux températures de fusion, le graphite ne réagit pas chimiquement avec les métaux précieux tels que l'or, l'argent ou le platine, ni avec la plupart des solutions acides ou alcalines. Cette propriété garantit : • La pureté du métal fondu n'est pas compromise par la contamination du matériau du creuset. • Aucun processus supplémentaire de lavage à l'acide ou de purification n'est requis, réduisant les coûts de post-traitement. • Aptitude à la fusion d'une large gamme de métaux et de leurs alliages, offrant une grande polyvalence.

Caractéristique 4 : Faible coefficient de dilatation thermique

Le coefficient de dilatation thermique du graphite (1,5–4,5 × 10⁻⁶/°C) est bien inférieur à celui des matériaux métalliques. Il présente des changements dimensionnels minimes lors de cycles fréquents de chauffage et de refroidissement. Combiné à une structure à double anneau conçue pour amortir les contraintes, cela supprime efficacement la formation de fissures de fatigue thermique.

Caractéristique 5 : Paroi intérieure lisse pour un démoulage facile

L'usinage CNC de précision garantit une surface de paroi intérieure lisse, favorisant une bonne fluidité du métal en fusion et minimisant les résidus après la coulée. Le taux de récupération des métaux par cycle de fusion est ≥99,5 %, réduisant ainsi les pertes de métaux précieux.

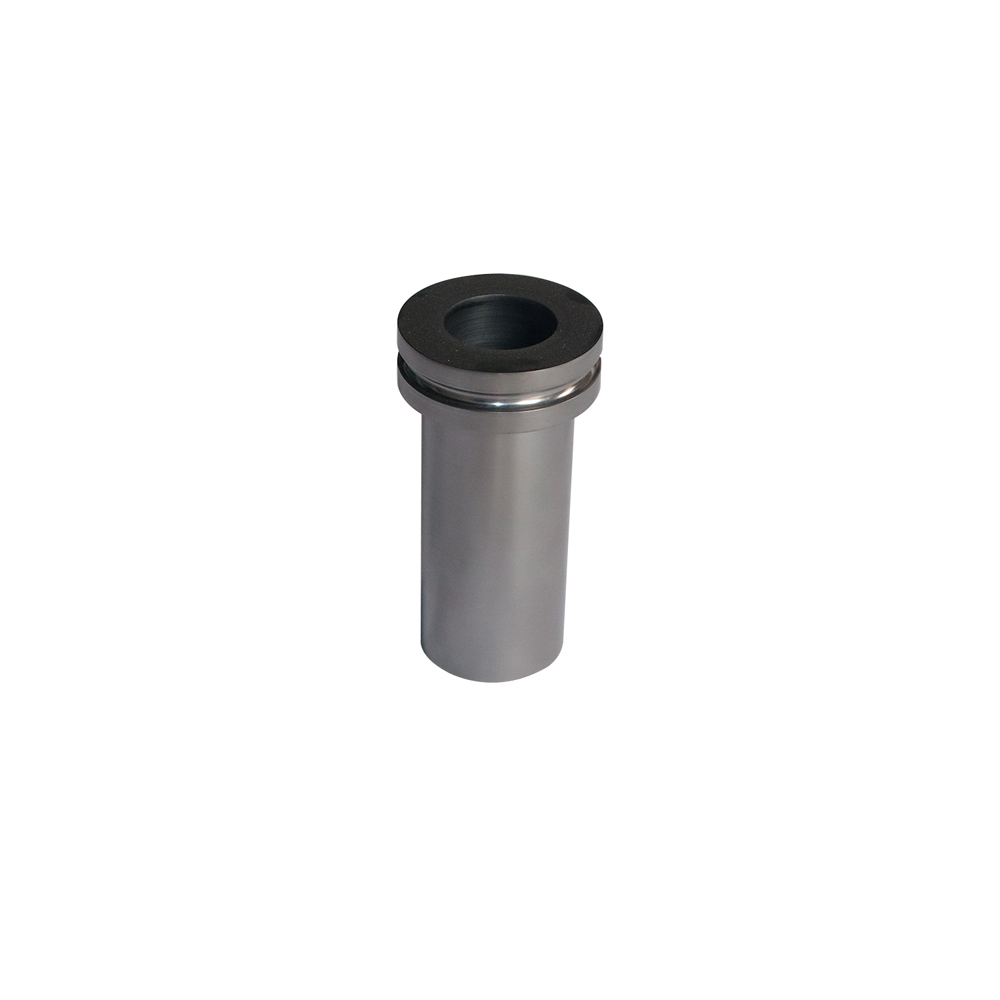

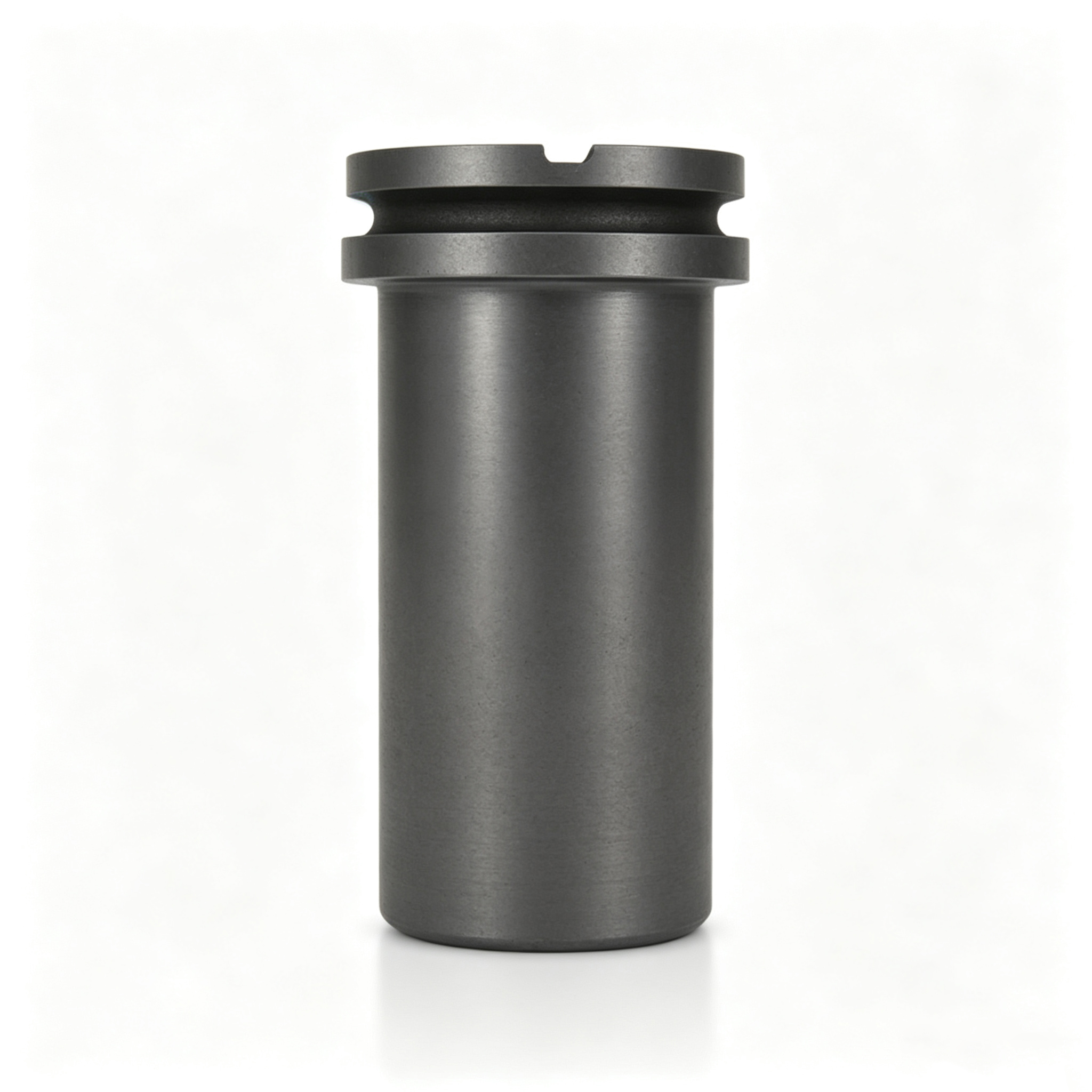

Petit creuset en graphite

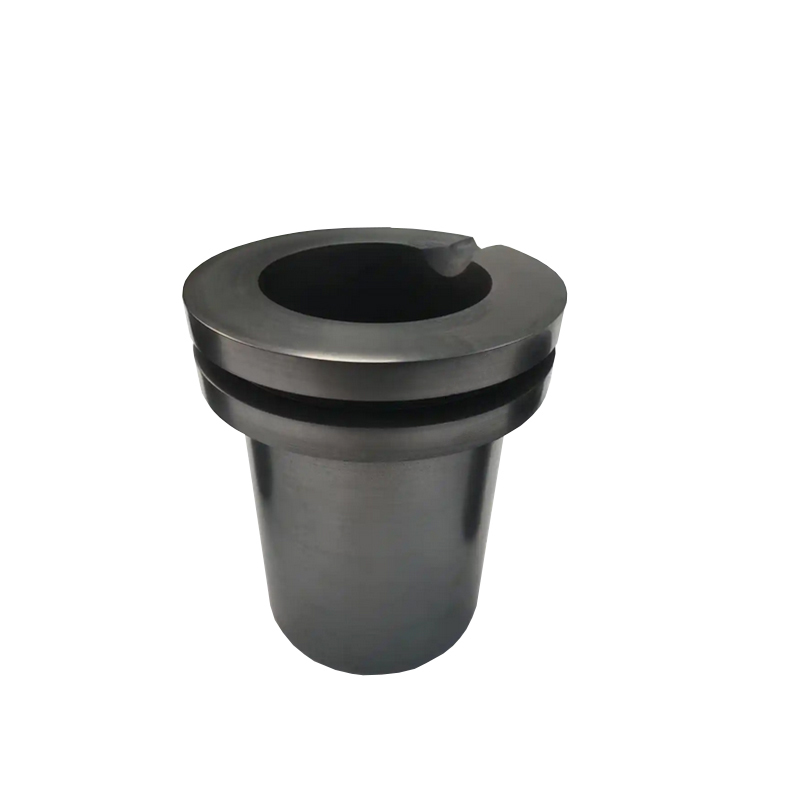

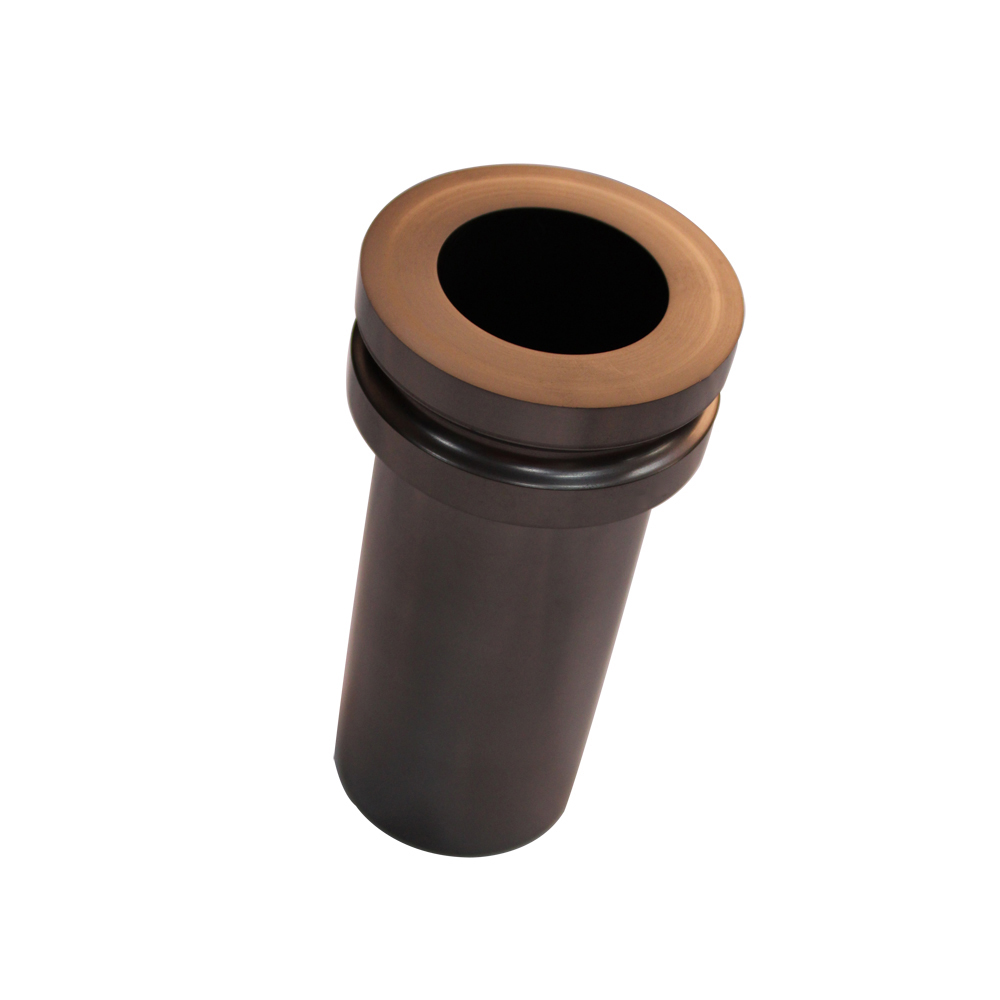

Creuset vue latérale

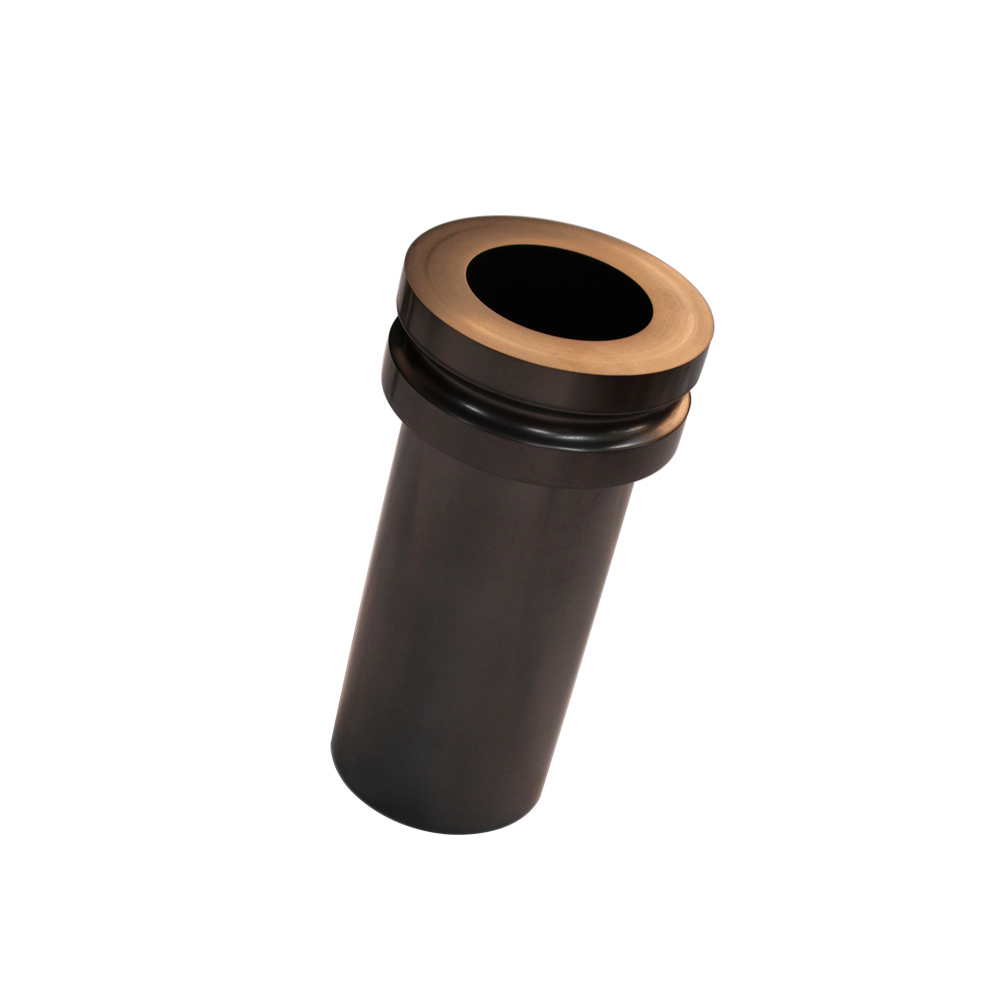

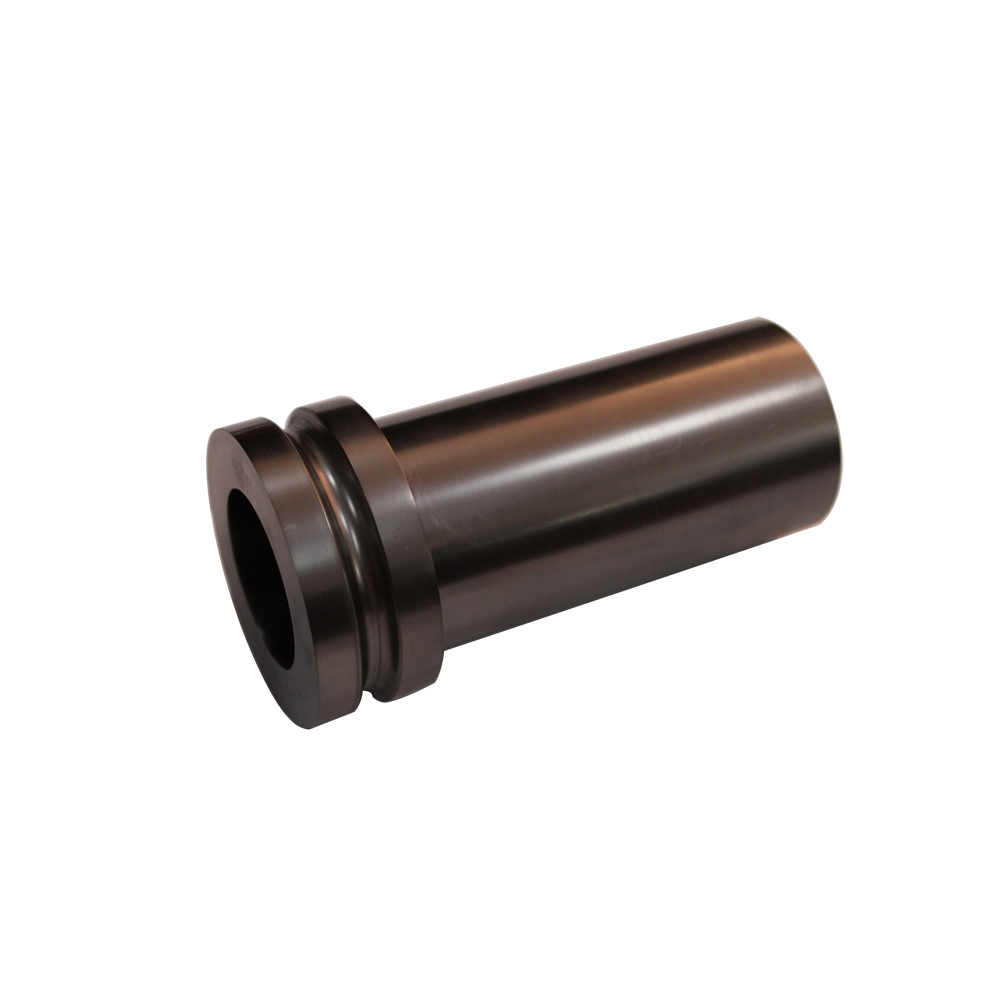

Creuset poli

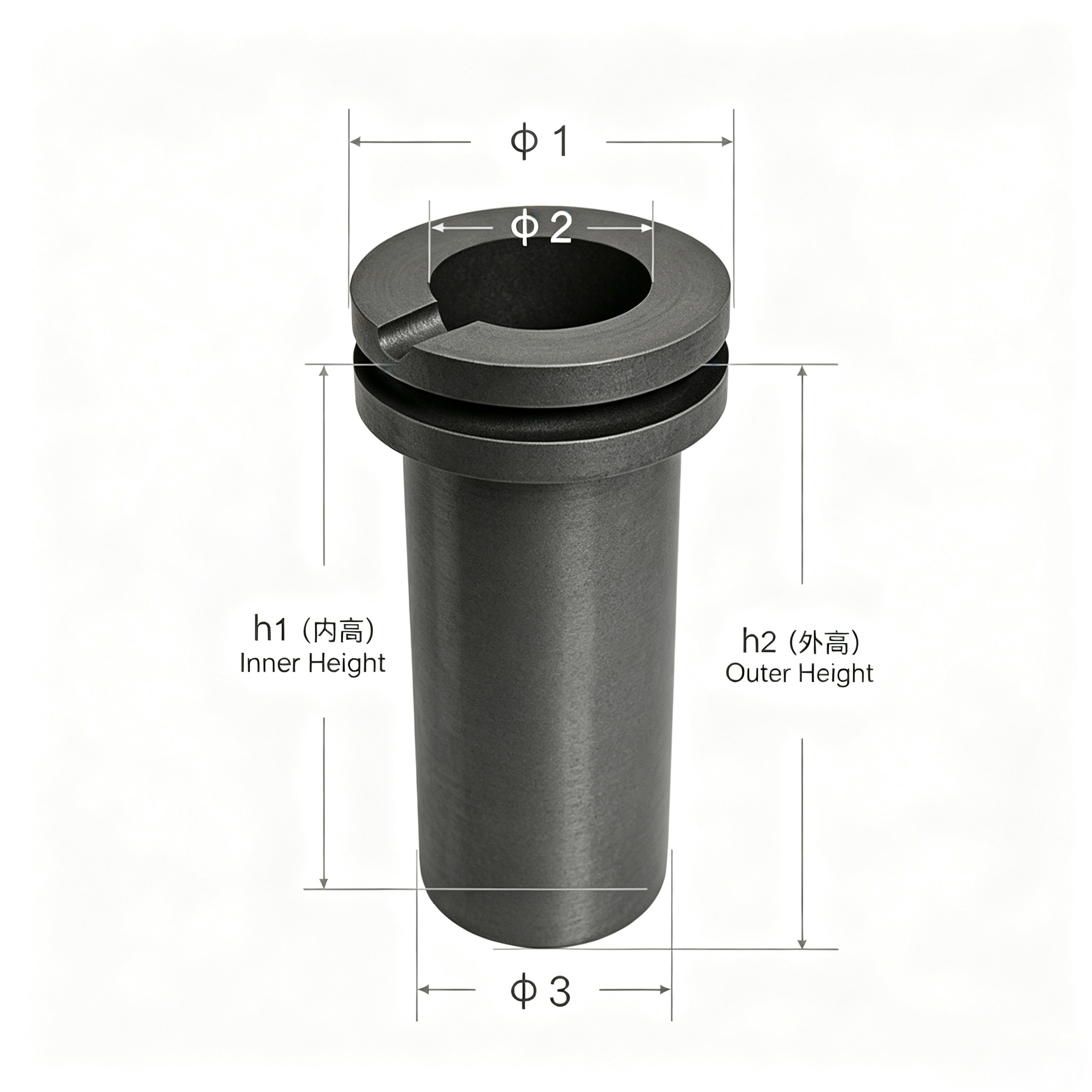

▍ Tableau des spécifications

Creuset à anneau unique

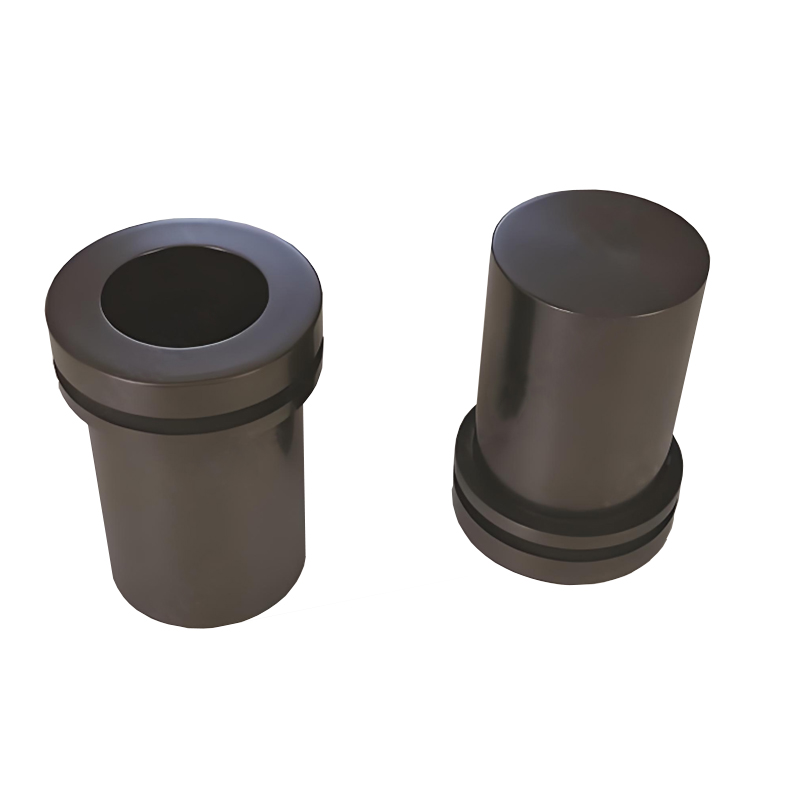

Creuset à double anneau

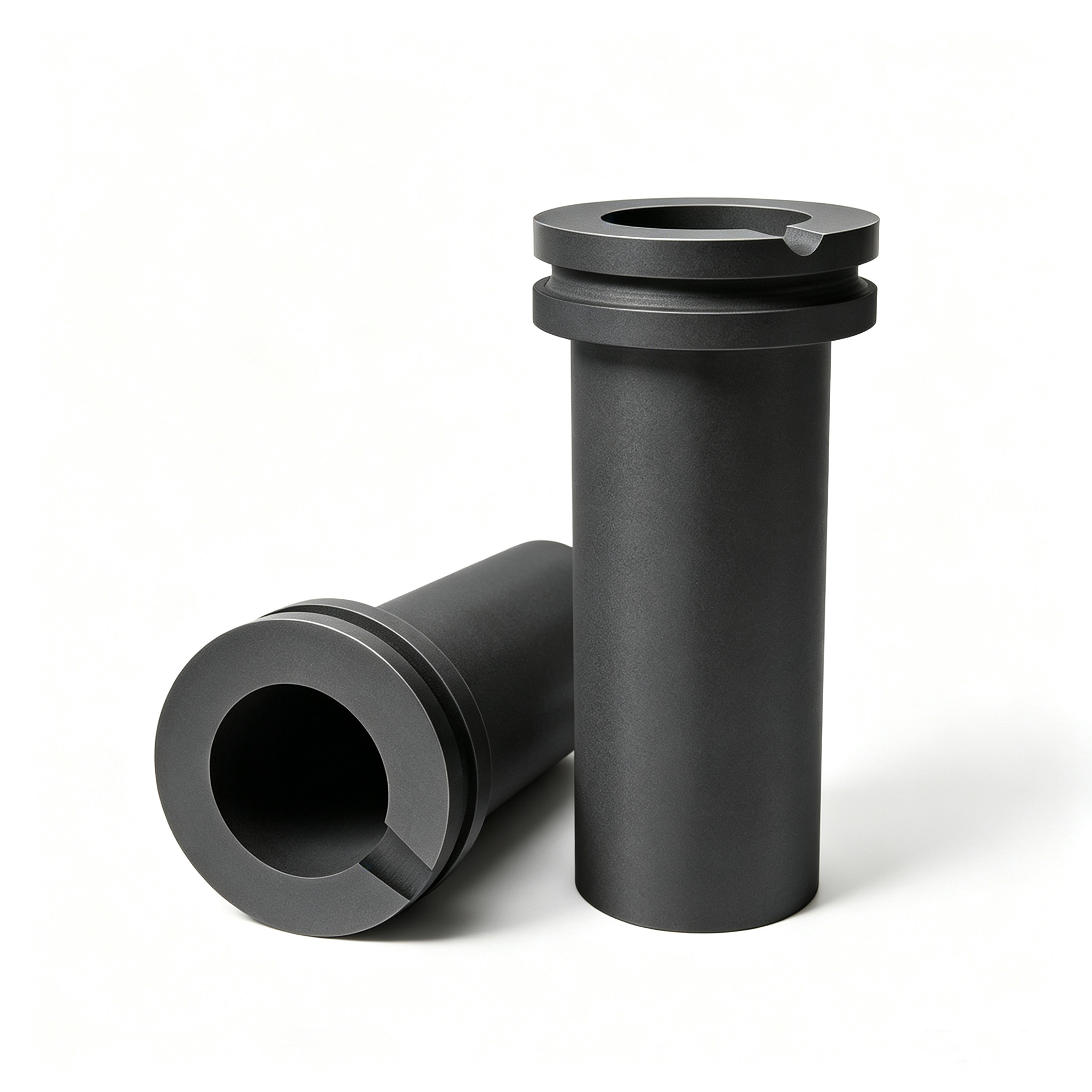

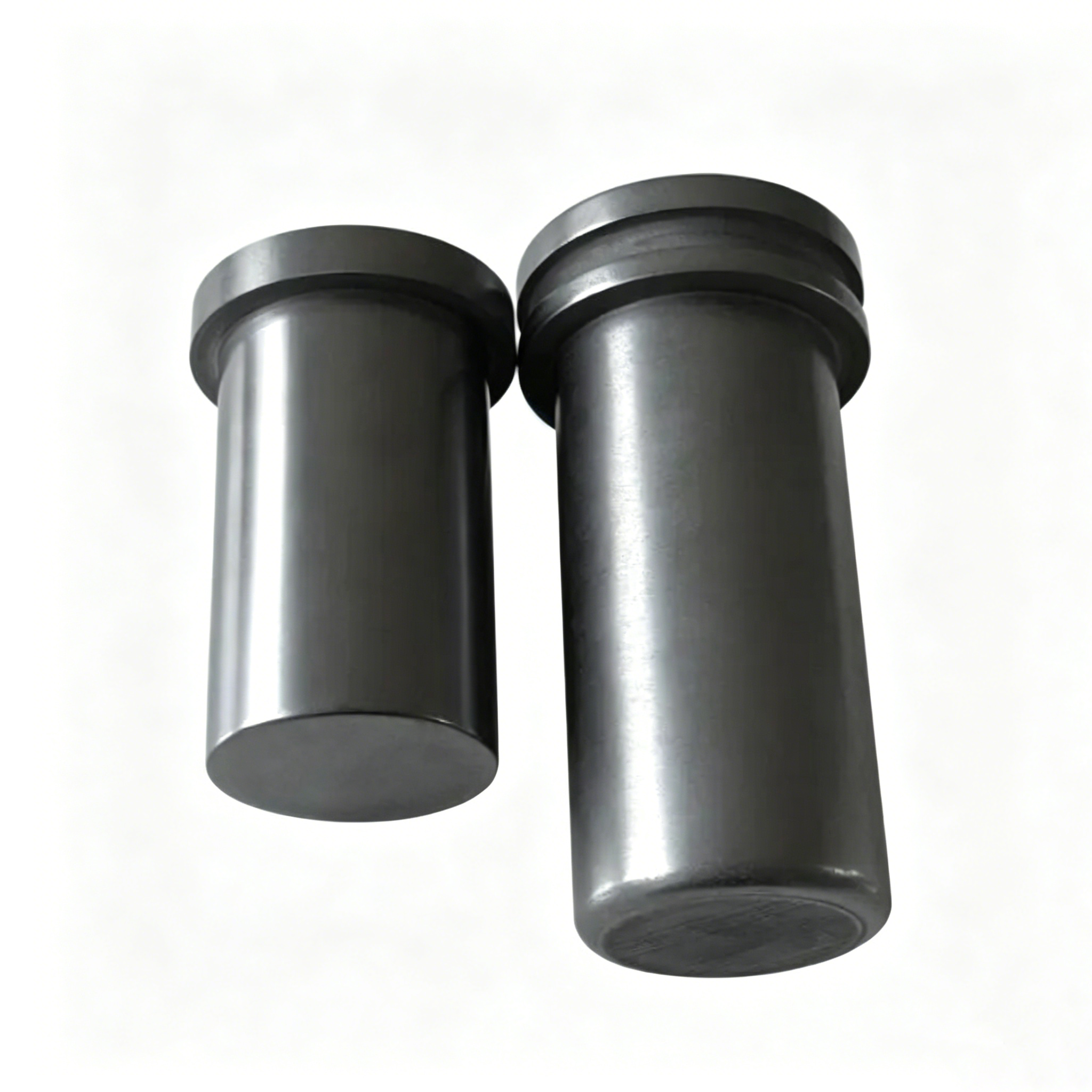

Paire de mini creusets

▍ Guide de l'utilisateur et maintenance

Instructions pour une utilisation appropriée

[Préparation avant utilisation]

⑴ Inspection visuelle :  avant utilisation, inspectez soigneusement les parois intérieures et extérieures du creuset pour détecter toute fissure, éclat ou usure importante. Les creusets présentant des fissures de plus de 2 mm de profondeur ou dont l'épaisseur de paroi est usée de plus de 30 % par rapport à l'épaisseur d'origine doivent être immédiatement jetés.

⑵ Préchauffage (étape critique) :  Les creusets neufs ou ceux qui sont restés hors d'usage pendant plus de 72 heures doivent être chauffés selon les étapes suivantes :

Étape 1 :  Température ambiante → 300°C, maintenir pendant 60 minutes (Objectif : Libérer lentement l'humidité adsorbée à l'intérieur du creuset et éviter les fissures causées par la vaporisation rapide de l'humidité)

Étape 2 :  300°C → 800°C, maintenir pendant 120 minutes (Objectif : permettre à tout liant résiduel du processus de formage de se décomposer et de se volatiliser complètement)

Étape 3 :  800°C → température de fonctionnement, maintenir pendant 60 minutes (Objectif : permettre au creuset d'atteindre l'équilibre thermique tout au long, évitant ainsi une concentration de contraintes localisée)

⑶ Spécification de chargement :

·Maintenir le volume de charge entre 60 % et 80 % de la capacité du creuset ; ne dépasse pas 80%

· Le volume de charge minimum ne doit pas être inférieur à 20 % de la capacité pour éviter les dommages aux parois du creuset causés par la cuisson à sec.

· Les lingots de métal doivent être placés lentement ; ne les déposez pas directement dans le creuset. Il est recommandé d'utiliser une tige de guidage en graphite pour les diriger

· Après le chargement, le dessus des lingots de métal doit être au moins 50 mm en dessous du bord du creuset pour éviter que le métal en fusion ne déborde.

⚠️ Ne sautez jamais l'étape de préchauffage et passez directement au chauffage à haute température ! C'est la première cause de fissuration prématurée des creusets.

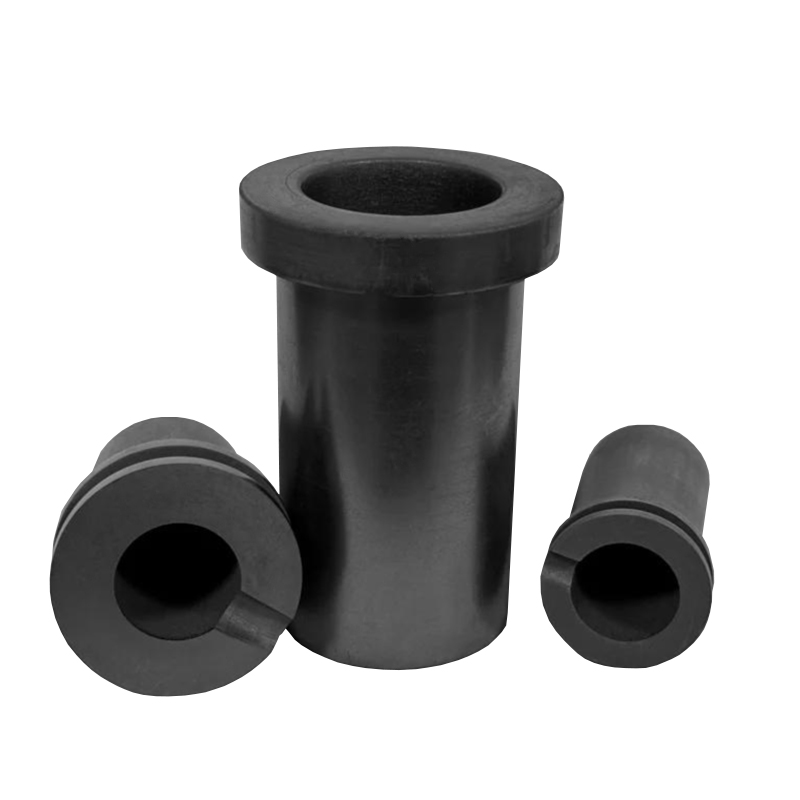

Ensemble familial de creusets

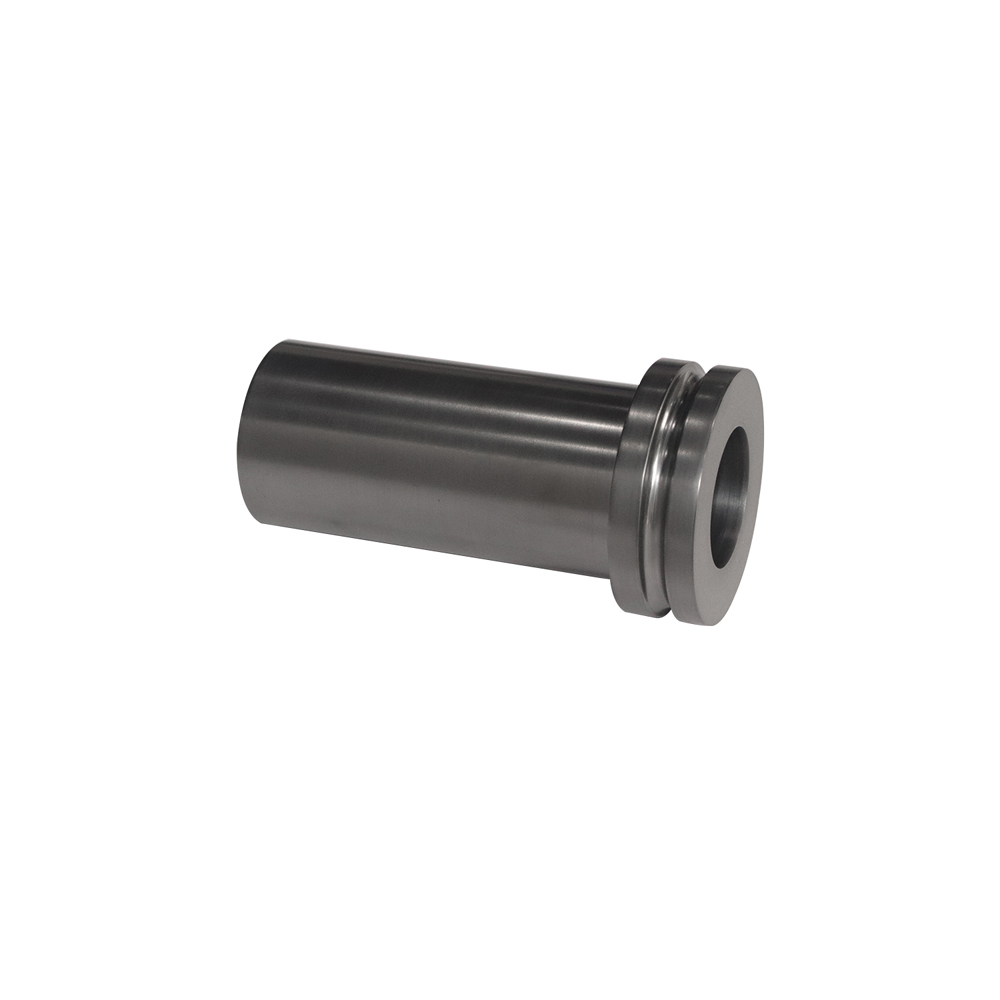

Creuset horizontal

Creuset finition miroir

[Précautions d'utilisation]

· Contrôle de la température : Dans l'air ou dans une atmosphère oxydante, la température ne doit pas dépasser 500°C (Qualité Standard) ou 600°C (Qualité Premium). Si des températures plus élevées sont requises dans un environnement oxydant, veuillez sélectionner des produits dotés d'un revêtement résistant à l'oxydation.

· Évitez les chocs thermiques : Une fois la fusion terminée, ne laissez jamais un creuset chaud (température des parois > 600°C) entrer en contact direct avec de l'eau froide ou être placé sur une surface métallique froide. Laissez-le refroidir naturellement à l'intérieur du four jusqu'à une température inférieure à 300°C avant de le retirer.

· Évitez les éclaboussures de métal : Pendant la fusion, évitez les éclaboussures de métal en fusion sur la paroi extérieure du creuset. Le métal adhérant à la paroi extérieure peut provoquer des fissures superficielles en raison des différences dans les coefficients de dilatation thermique lors du refroidissement.

· Compatibilité chimique : Bien que le graphite ait une bonne stabilité chimique, le contact direct avec des agents oxydants puissants (tels que l'acide nitrique concentré, le permanganate de potassium, etc.) doit être évité.

[Maintenance après utilisation]

①  Nettoyage :

· Pendant que le creuset est encore chaud, utilisez une brosse douce en laiton ou un grattoir en bois pour éliminer les scories résiduelles des parois intérieures.

· N'utilisez pas d'outils plus durs que le graphite (tels que des brosses en acier ou des objets pointus) pour gratter les parois intérieures.

· La profondeur des rayures éventuelles lors du nettoyage ne doit pas dépasser 0,5 mm.

· Pour un nettoyage en profondeur, essuyez avec un chiffon sec ; le trempage dans des solutions acides ou alcalines fortes n'est pas recommandé.

② Stockage :

· Environnement de stockage : sec, bien ventilé, sans poussière, avec une température de 5 à 25 °C et une humidité relative <60 %.

· Stockez différentes tailles séparément pour éviter la déformation ou les dommages causés par l'empilage ou la compression.

· Avant un stockage de longue durée, il est recommandé de sécher les creusets dans une étuve à 120°C pendant au moins 24 heures

· La zone de stockage doit être tenue à l'écart des substances corrosives telles que les acides et les alcalis

③ Inspection régulière :

· Vérifiez chaque semaine l'épaisseur de la paroi à l'aide d'une jauge d'épaisseur à ultrasons et enregistrez toute usure.

· Effectuer des inspections visuelles mensuelles, en se concentrant sur les joints à double anneau et le fond pour déceler les fissures.

· Tenir un journal d'utilisation enregistrant le nombre d'utilisations, la température maximale et les types de métaux fondus pour chaque creuset

[Conseils pour prolonger la durée de vie]

· Maintenir une utilisation continue autant que possible ; des interruptions fréquentes à long terme accélèrent la fatigue thermique

· Utilisez des creusets dédiés pour différents métaux afin d'éviter la contamination croisée

· Si des fissures mineures (<2 mm) sont détectées, essayez de les réparer avec de la poudre de graphite et un adhésif à base de carbone. Après durcissement à 300°C pendant 2 heures, environ 80 % de la résistance peut être restaurée ; cependant, les creusets réparés ne sont pas recommandés pour la fusion de métaux précieux de grande valeur

· Envisagez d'acheter un service de revêtement anti-oxydation ; le revêtement peut prolonger la durée de vie de 2 à 3 fois

▍ Cas d'utilisation et solutions correspondantes

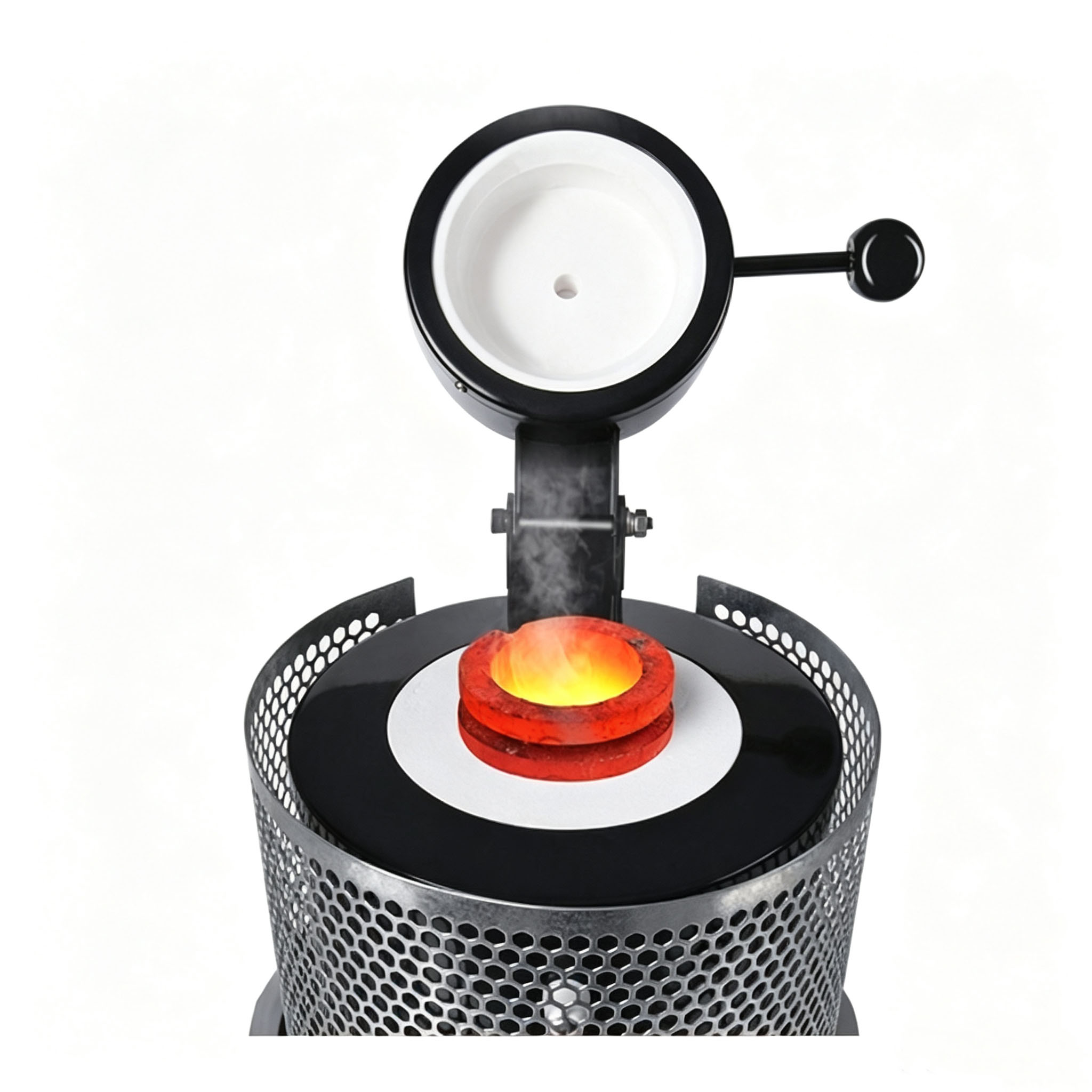

Four de fusion de bijoux

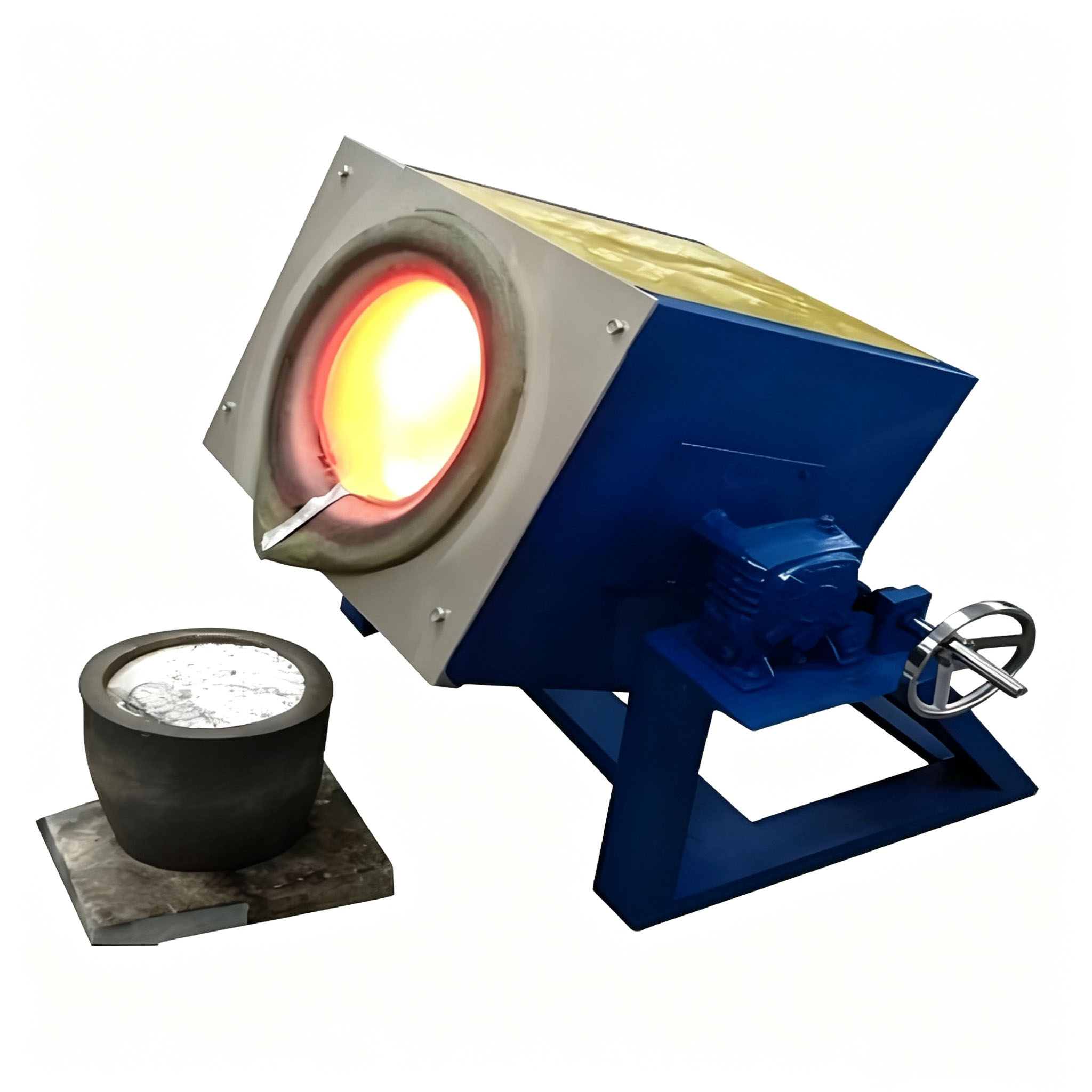

Four à induction

Coulée de métal en fusion

【 Scénario 1 】

Fabrication de bijoux (capacité de 1 kg à 3 kg) Métaux appropriés : or (Au), argent (Ag), or carat, platine (Pt)

Avantages de l'application :

• La capacité de 1 kg à 3 kg est compatible avec les petits fours de fusion d'or et le volume de fusion unique répond aux besoins de production quotidiens.

• La structure à double anneau facilite le versement dans les moules à bijoux, réduisant ainsi les pertes par éclaboussures de métal.

• Le graphite de haute pureté ne contamine pas les métaux précieux, garantissant un éclat pur au produit fini.

• Les parois intérieures lisses permettent un bon écoulement du métal en fusion, ce qui le rend adapté au moulage de précision. Clients types : usines de transformation de bijoux, ateliers de bijouterie, orfèvreries.

【 Scénario 2 】

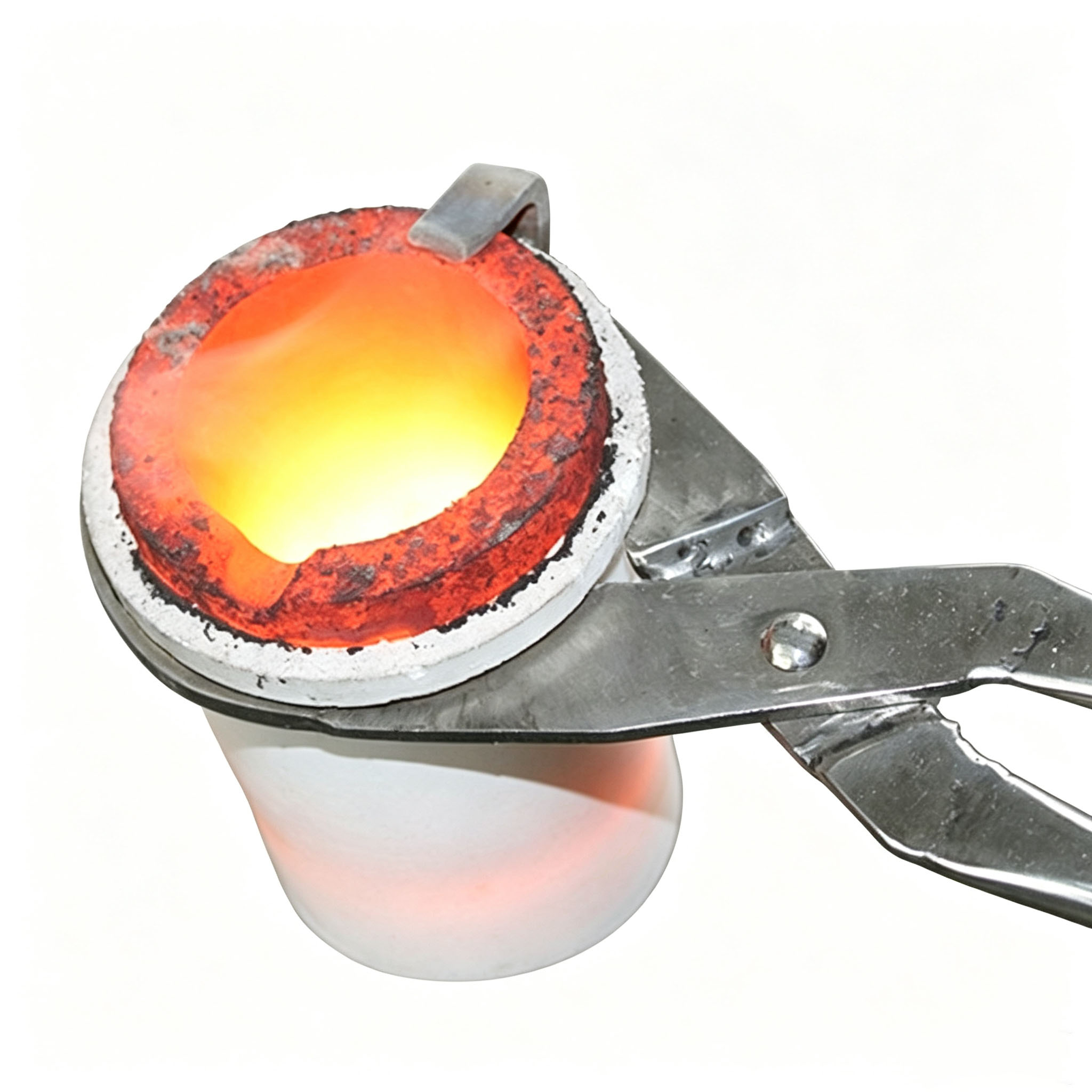

Recyclage et raffinage des métaux précieux (tailles de 3 à 12 kg) Matériaux appropriés : déchets de bijoux, déchets électroniques, catalyseurs, déchets liquides industriels

Avantages de l'application :

· Les tailles de grande capacité prennent en charge le traitement par lots, améliorant ainsi l'efficacité de la récupération.

· L'inertie chimique garantit que les métaux récupérés ne sont pas sujets à une contamination secondaire, avec une pureté atteignant 99,95 % ou plus.

· La résistance à haute température prend en charge les opérations intégrées de calcination et de fusion à haute température.

· La structure à double anneau offre une grande stabilité lors des opérations de coulée fréquentes, réduisant ainsi les taux de casse. Clients types : entreprises de recyclage de métaux précieux, usines de traitement de déchets électroniques, raffineries.

【 Scénario 3 】

Analyse en laboratoire et analyse pyrotechnique (tailles de 0,5 kg à 2 kg) Scénarios applicables : analyse de la teneur du minerai, tests de composition métallique, recherche et développement de nouveaux matériaux

Avantages de l'application :

· Les petites tailles sont compatibles avec les fours électriques de laboratoire, permettant un contrôle précis de la température.

· La résistance aux chocs thermiques permet un chauffage et un refroidissement rapides, raccourcissant ainsi le cycle expérimental.

· Une faible teneur en cendres et une pureté élevée garantissent des résultats analytiques précis et fiables.

· Les dimensions standardisées facilitent la compatibilité avec les équipements de laboratoire. Clients types : laboratoires géologiques, instituts d'essais, équipes de recherche universitaires.

▍FAQ​

• Q1 : Quelle est la différence entre un creuset en graphite à double anneau et un creuset en graphite à un seul anneau ?

  A1 : Un creuset à double anneau ajoute un anneau de retenue supérieur et un anneau de support inférieur à la conception à anneau unique.

  Il existe trois différences principales :

  ① Stabilité : la structure à double anneau a un centre de gravité plus bas, ce qui la rend moins susceptible de basculer lorsqu'elle est inclinée, ce qui est particulièrement adapté aux opérations d'inclinaison fréquentes ;

  ② Gestion des contraintes thermiques : la conception à double anneau disperse les contraintes de dilatation thermique, offrant une meilleure résistance aux chocs thermiques et une durée de vie généralement 30 à 50 % plus longue que celle des creusets à anneau unique ;

  ③ Facilité d'utilisation : l'anneau supérieur offre une surface de serrage standardisée, permettant un fonctionnement sûr sans avoir besoin de fixations spécialisées. Pour un usage occasionnel ou des applications de fusion unique à position fixe, les creusets à anneau unique offrent un meilleur rapport qualité-prix ; pour les applications nécessitant des versements fréquents et un fonctionnement continu, les creusets à double anneau constituent le meilleur choix.

• Q2 : Quelle est la pureté de vos creusets en graphite ? Vont-ils contaminer le métal fondu ?

  A2 : Nos produits de qualité standard ont une pureté de carbone de ≥99,9 % et une teneur en cendres de ≤0,1 % ; nos produits de qualité supérieure ont une pureté de carbone de ≥99,99 % et une teneur en cendres de ≤0,05 %. Le graphite est chimiquement stable aux températures de fusion ; il ne réagit pas avec les métaux précieux comme l'or, l'argent ou le platine, et n'introduit donc pas d'impuretés métalliques susceptibles de provoquer une contamination. Pour les applications d’ultra haute pureté de qualité semi-conducteur, nous pouvons également fournir des produits personnalisés ayant subi une purification plus poussée.

• Q3 : Combien de fois un creuset en graphite peut-il être utilisé ? Quelle est sa durée de vie typique ?

  A3 : La durée de vie dépend de plusieurs facteurs : la température de fonctionnement, la fréquence des changements de température, le type de métal en fusion et le respect des procédures d'exploitation.

  Dans des conditions normales de fonctionnement (température < 2000°C, avec préchauffage et refroidissement appropriés) :

  • Qualité standard : environ 10 à 15 cycles de fusion. • Qualité supérieure : environ 15 à 25 cycles de fusion.

  • Avec revêtement anti-oxydation : Peut être étendu jusqu'à 30 à 50 cycles. En raison de températures relativement plus basses et d’opérations plus précises, la durée de vie de la fusion des métaux précieux est généralement plus longue que celle des métaux non ferreux.

• Q4 : Comment puis-je sélectionner les spécifications de creuset appropriées pour mon four de fusion d'or ?

  A4 :  Trois facteurs principaux doivent être pris en compte lors de la sélection des spécifications :

  ① Dimensions de la chambre du four : le diamètre extérieur du creuset doit être 20 à 30 mm plus petit que le diamètre intérieur de la chambre du four pour garantir un rayonnement thermique uniforme autour du creuset ;

  ② Capacité de fusion unique : sélectionnez la capacité en fonction des besoins de production quotidiens ; il est recommandé de calculer 60 à 80 % de la densité du métal ;

  ③ Méthode de chauffage : les fours à induction imposent des exigences plus élevées en matière d'uniformité du matériau du creuset ; nous vous recommandons d'utiliser des creusets de qualité supérieure. Des creusets de qualité standard suffisent pour les fours à gaz ou à résistance. Si vous n'êtes pas sûr, veuillez indiquer votre modèle de four et vos exigences de fusion, et notre personnel technique vous recommandera les spécifications les plus adaptées.

• Q5 : Pouvez-vous personnaliser des tailles ou des formes spéciales ?

  A5 : Absolument. Nous prenons en charge la personnalisation basée sur des dessins ou des échantillons du client, notamment :

  • Capacités et dimensions non standards

  • Formes spéciales (coniques, en forme de bateau, rectangulaires, à bec, etc.)

  • Exigences particulières en matière de matériaux (pureté supérieure, ajouts de SiC, etc.)

  • Traitements de surface (revêtements anti-oxydation, polissage, etc.) La quantité minimale de commande pour les produits personnalisés est généralement de 100 pièces, sujette à négociation en fonction de la complexité. Le cycle de prototypage dure environ 7 à 10 jours.

• Q6 : Quel type d’entreprise êtes-vous ? Êtes-vous un fabricant ou une société commerciale?

  A6 : Jiangxi Ningheda New Material Co., Ltd. est une usine de fabrication située dans la province du Jiangxi, avec des capacités de production complètes allant du traitement des matières premières, du moulage et de la graphitisation à l'usinage de précision. Nous ne sommes pas une société commerciale ; tous les produits sont fabriqués en interne, garantissant une qualité contrôlable et des prix compétitifs. Notre usine est certifiée selon le système de gestion de la qualité ISO 9001 : 2015 et nous invitons les clients à visiter nos installations.
