Creusets en graphite avec trous centraux | Tiges/buses de bouchon pour machines de coulée sous vide | Composants de fusion de graphite personnalisés résistant aux hautes températures

▍ Présentation du produit

Les creusets en graphite de haute pureté avec un alésage central sont des cuves de fusion industrielles à haute température fabriquées à partir de graphite de haute densité et de haute pureté. Ils sont formés par usinage CNC en une seule pièce et comportent un trou traversant dans le fond pour le contrôle du débit. Contrairement aux creusets en graphite standard dépourvus d'un tel alésage, le trou central permet de répondre à des exigences opérationnelles particulières telles que le contrôle du débit de métal en fusion, la ventilation pour la décompression, ainsi que la coulée et la décharge continues. Il sert de consommable de base dans les processus de fusion continue, de purification des métaux précieux et de détournement des métaux fondus. Le matériau de base est du graphite dense de haute pureté, qui possède intrinsèquement une résistance aux températures élevées, une stabilité chimique, une autolubrification et une conductivité thermique élevée. Après le formage, le creuset comporte un alésage central intégré usiné avec précision avec des parois lisses et sans bavures qui empêchent les scories métalliques d'adhérer, éliminant ainsi les problèmes tels que le blocage de l'alésage ou les fuites de liquide.

Série de creusets en graphite

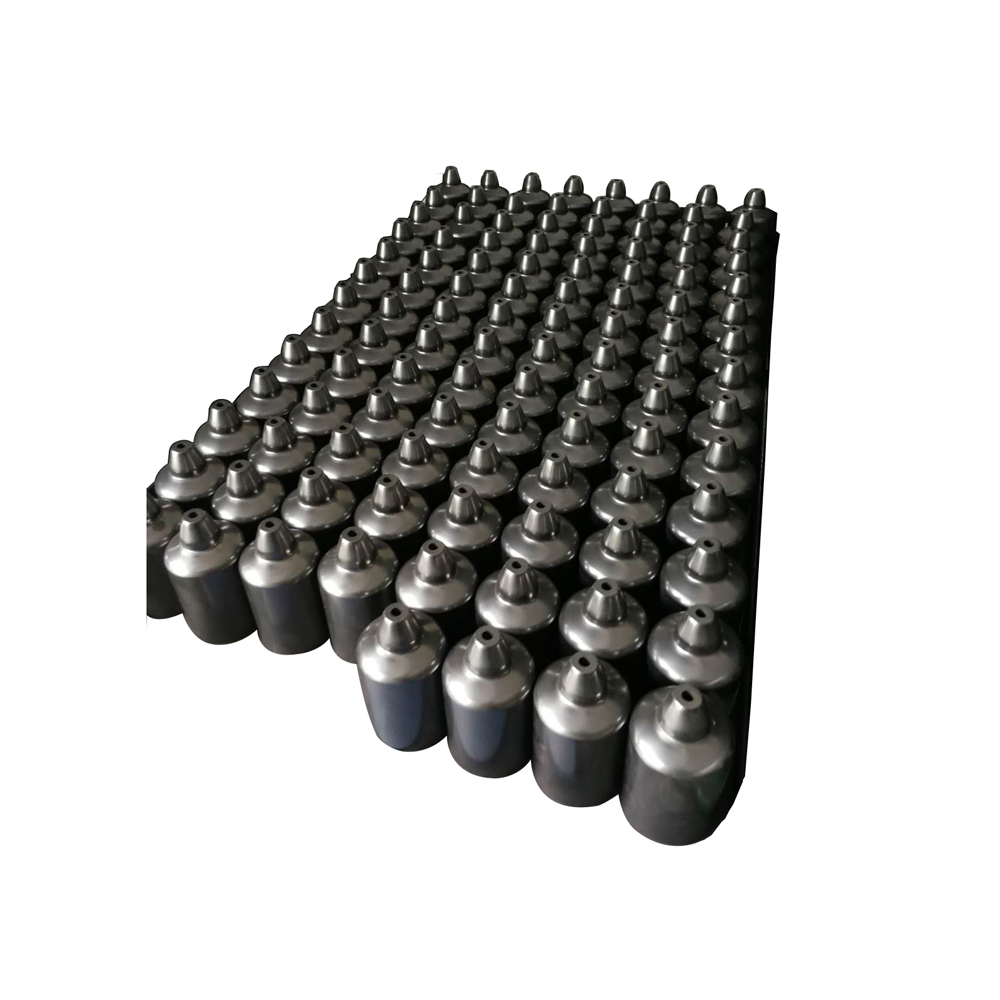

Creuset à trou central

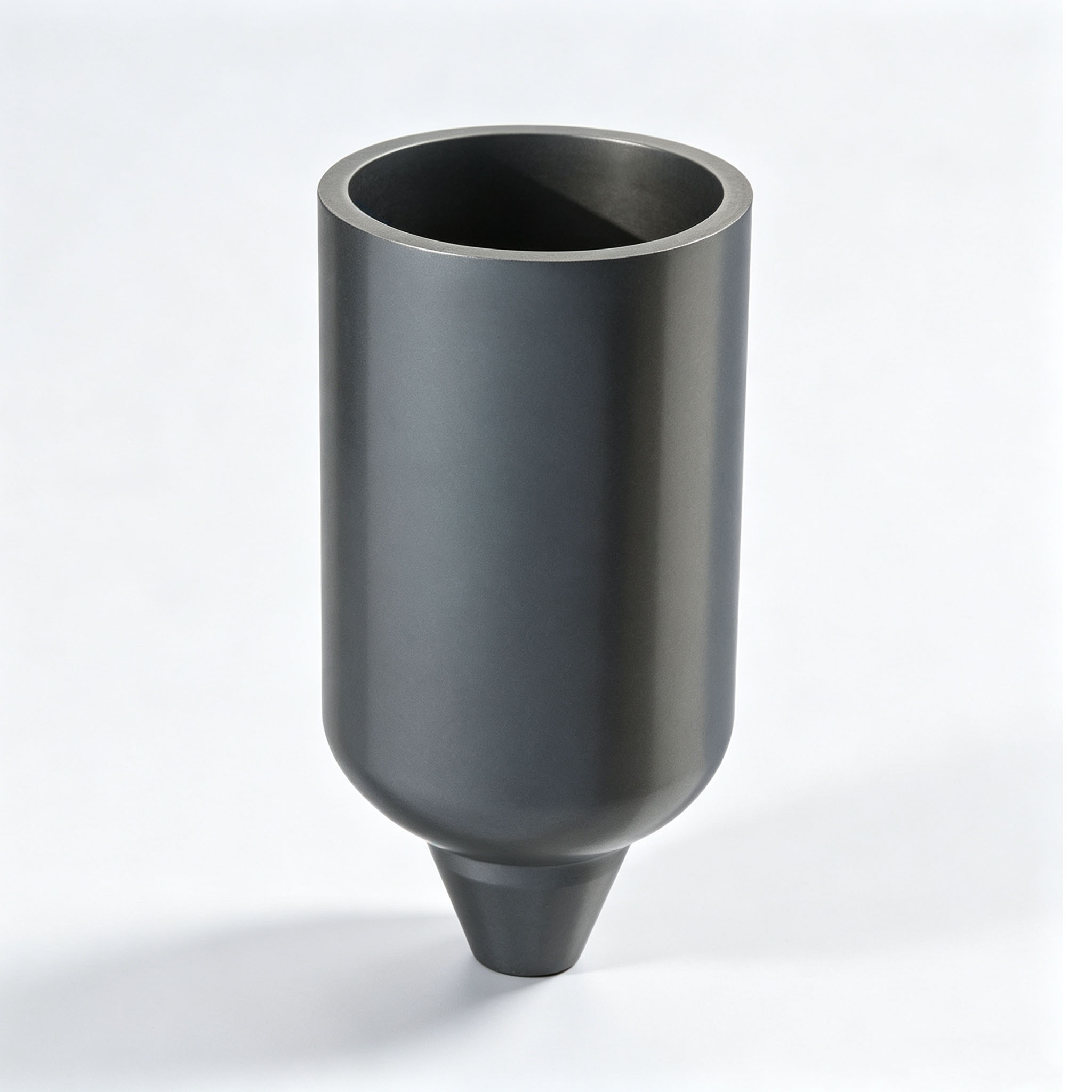

Creuset à buse de précision

Jiangxi Ningheda New Material , une filiale en propriété exclusive de Jiangxi Ningxin New Materials Co., Ltd., a été créée en 2017. Équipée d'un ensemble complet d'équipements d'usinage CNC exclusifs, la société peut personnaliser le diamètre du trou central, la profondeur, le diamètre extérieur du creuset, l'épaisseur de la paroi et la hauteur totale en fonction des conditions de fonctionnement du client. Il prend en charge à la fois les commandes d'essai de petits lots et l'approvisionnement à long terme de grands volumes, complétés par des tests complets en usine, un emballage et une logistique, ainsi que des services techniques après-vente.

Le corps du creuset est en graphite isostatique de haute pureté . Après avoir subi un pressage isostatique multidirectionnel, un frittage à haute température et une graphitisation, il est usiné avec précision sur des centres d'usinage CNC. Le processus de pressage isostatique élimine les défauts internes et les incohérences de densité que l'on trouve couramment dans le moulage par extrusion et par compression, permettant au creuset d'atteindre des performances de pointe en termes de résistance mécanique, d'uniformité de conductivité thermique et de stabilité thermique.

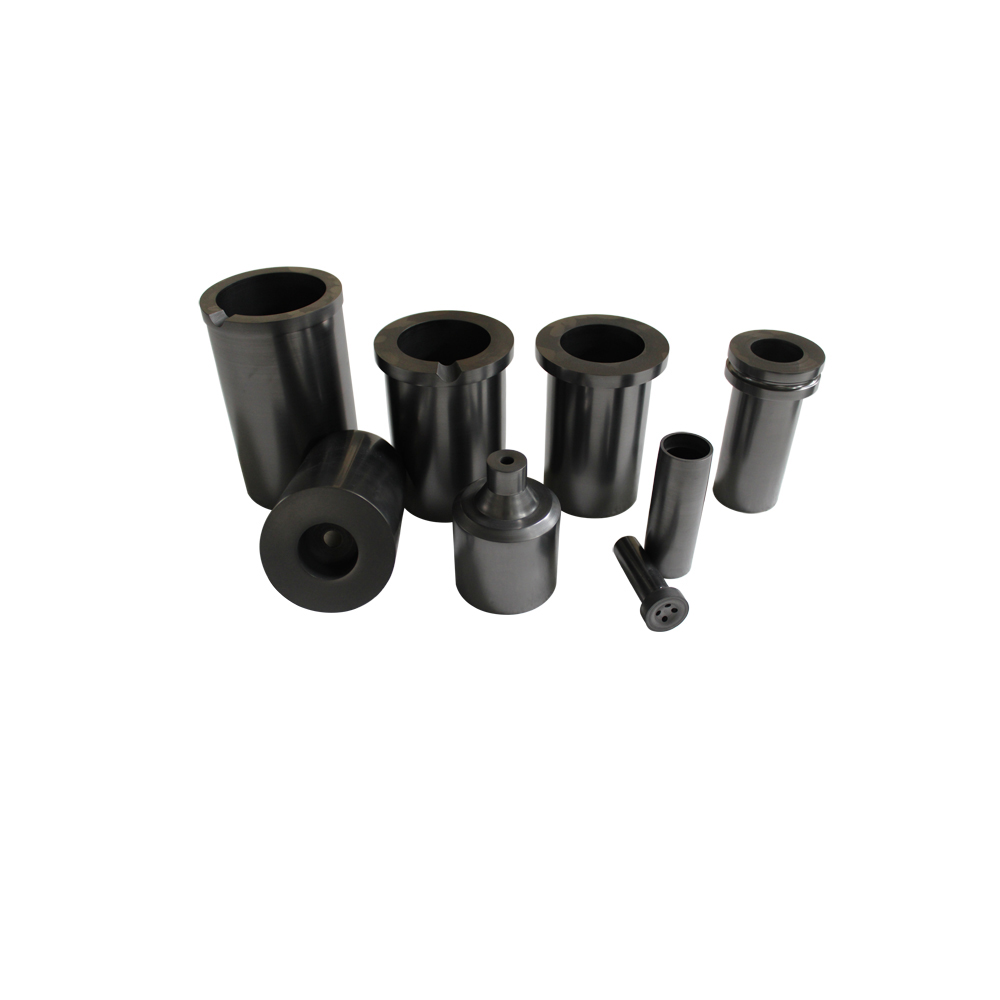

Alésage central multi-tailles

Creuset à fond conique

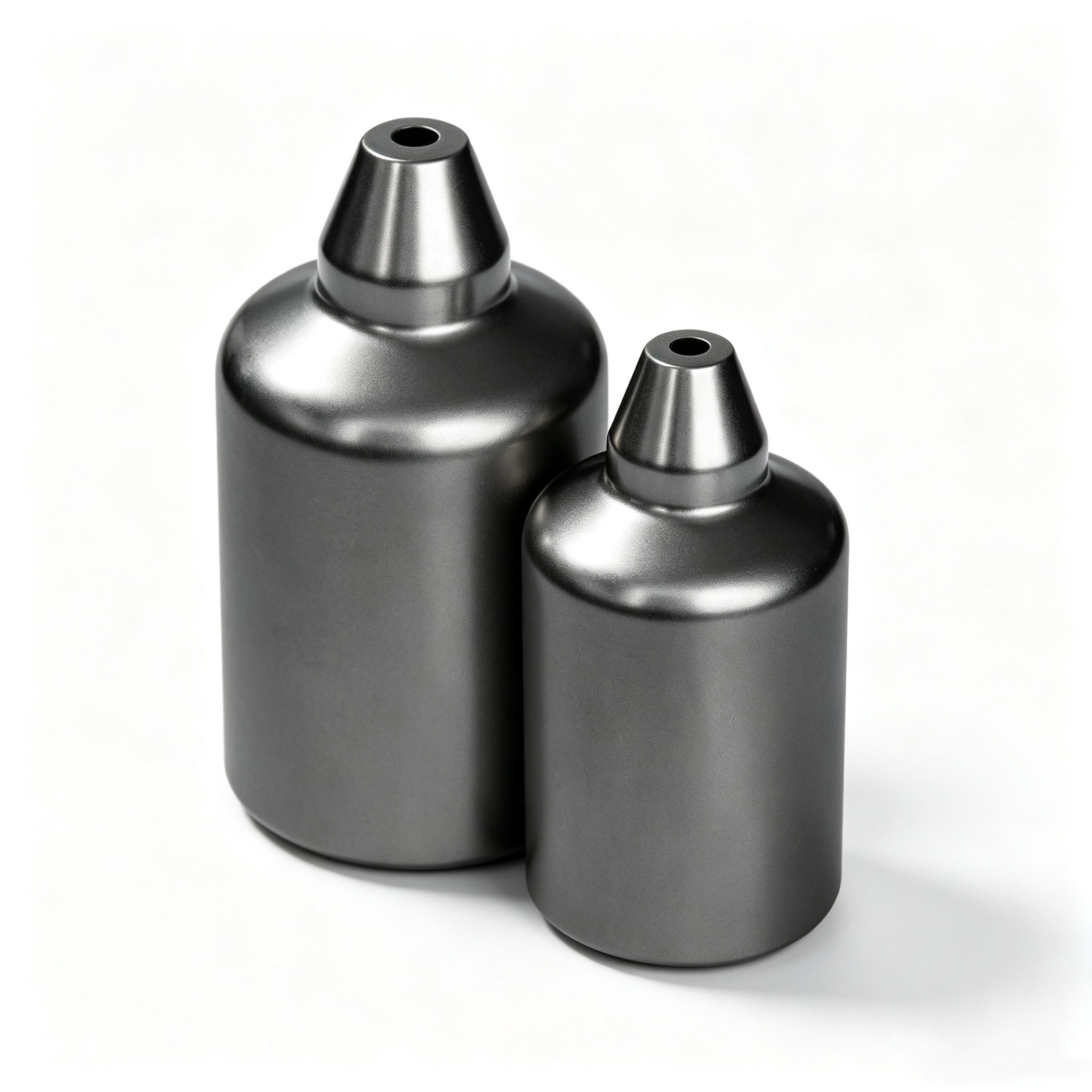

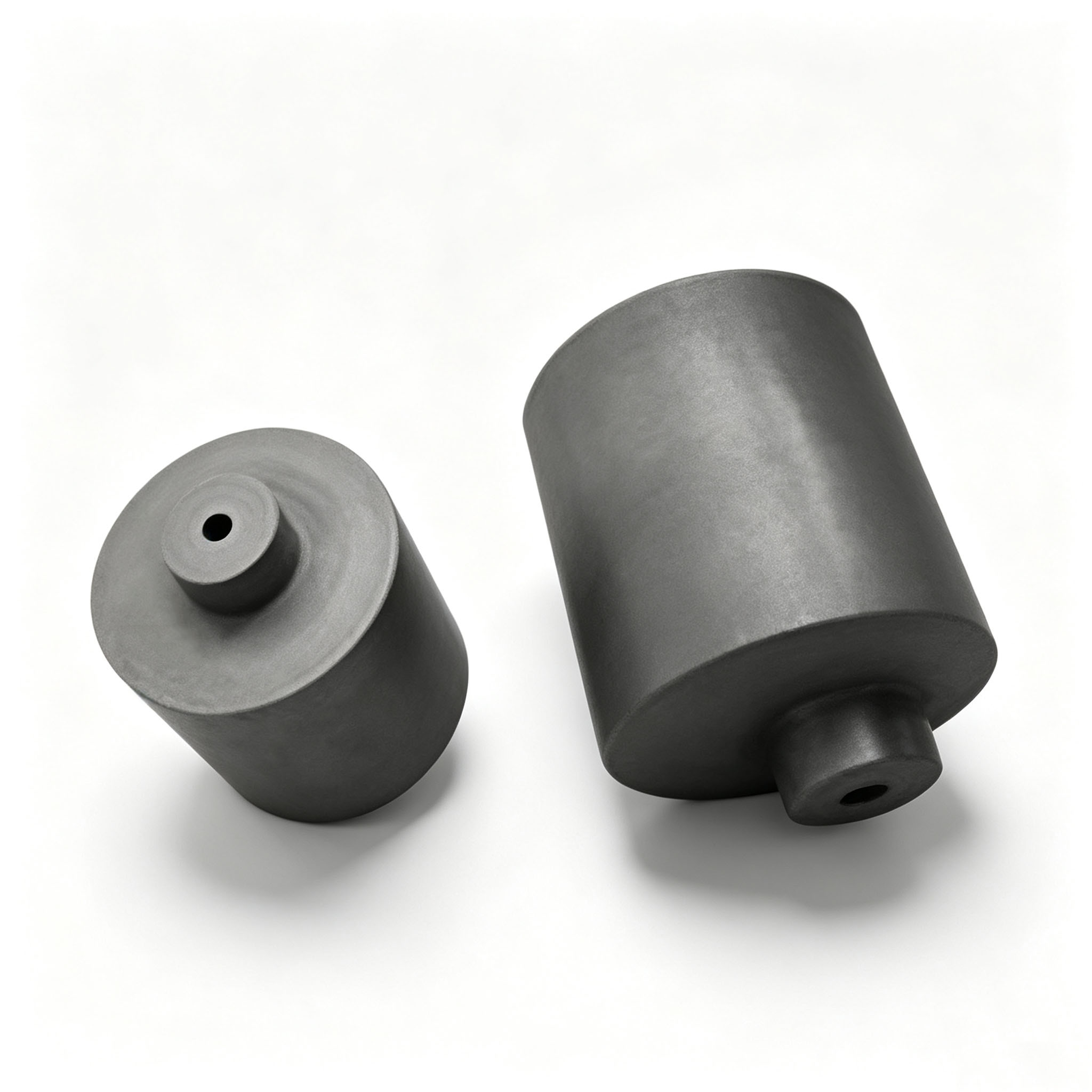

Comparaison de double taille

▍ Caractéristiques de conception du produit

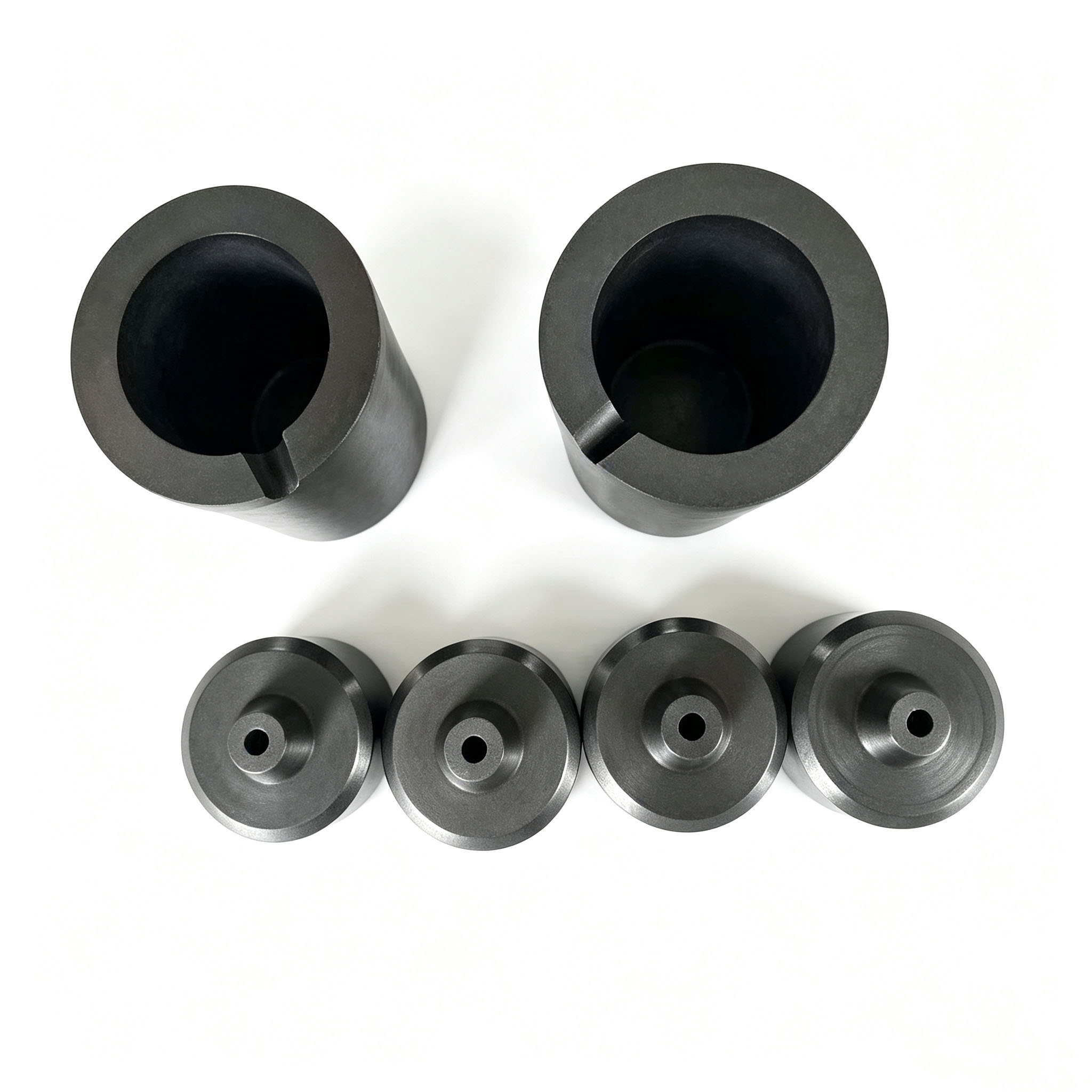

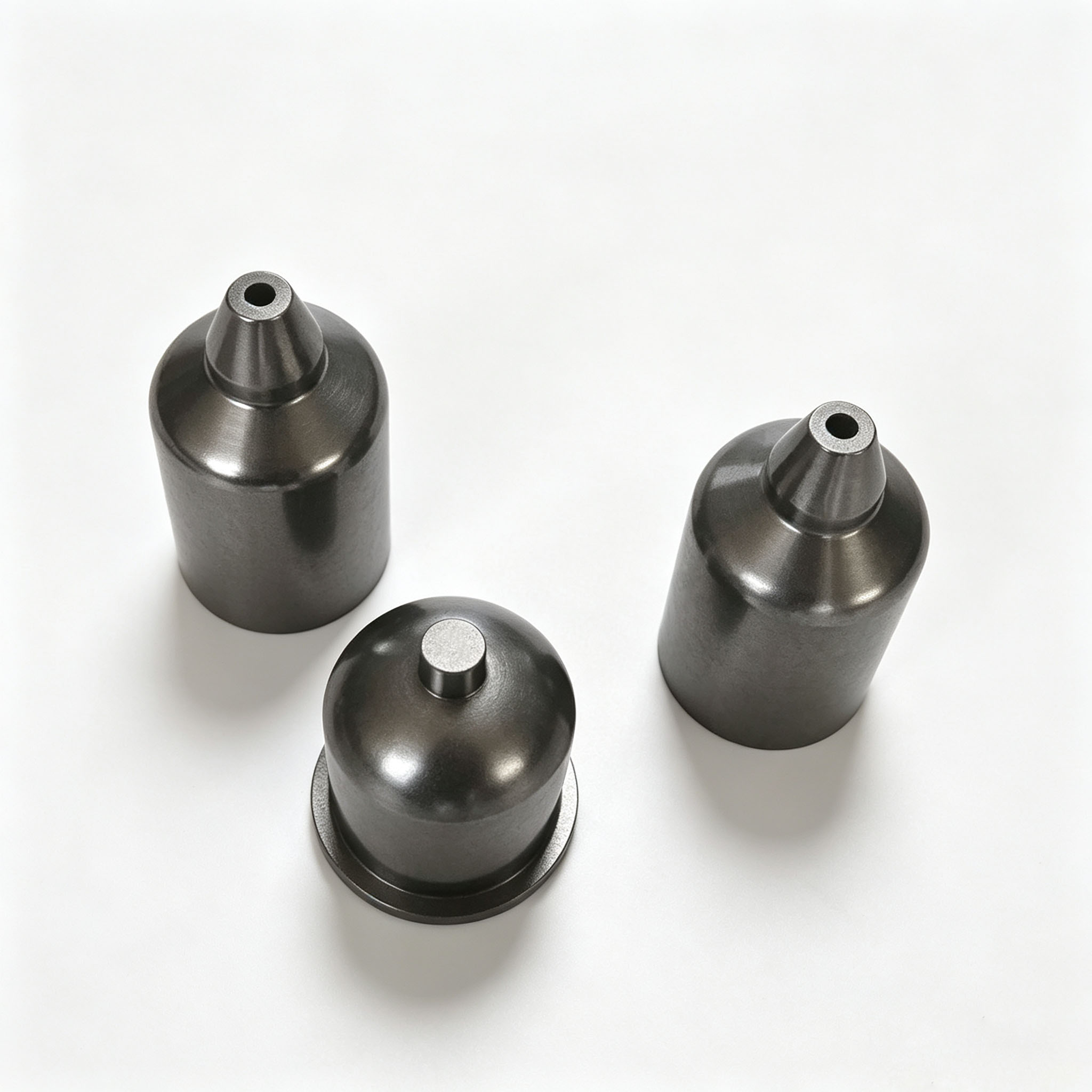

Collection à deux styles

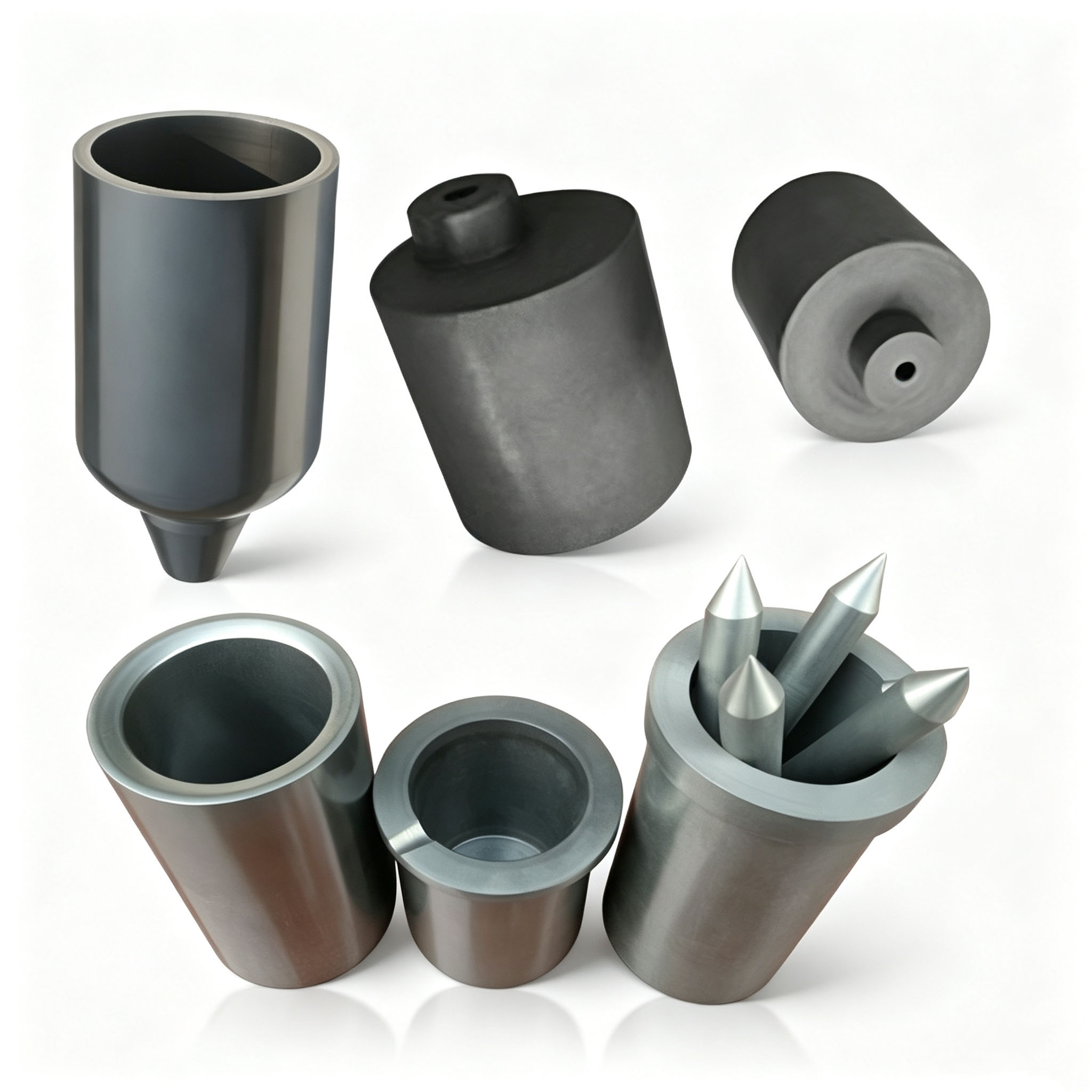

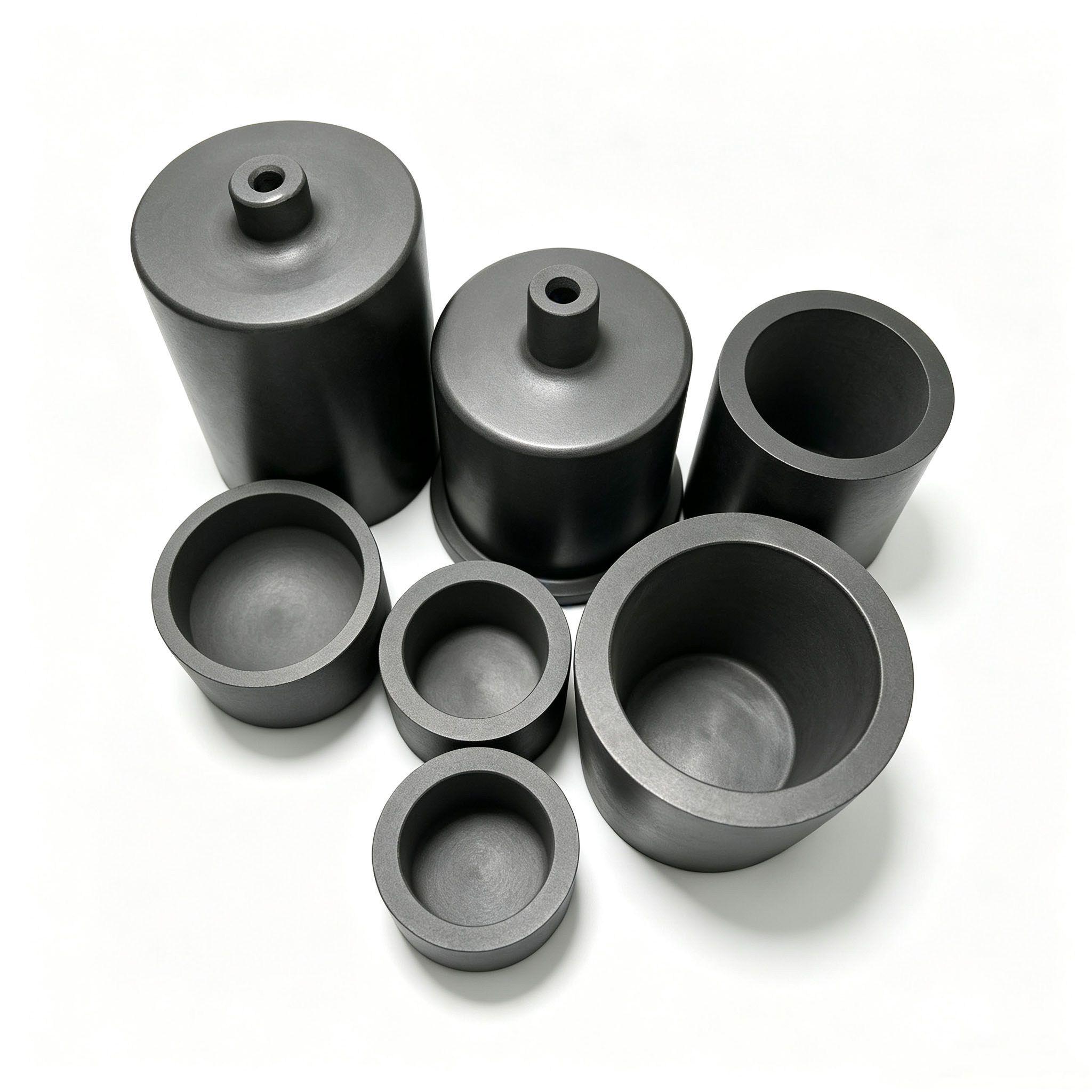

Gamme complète de produits

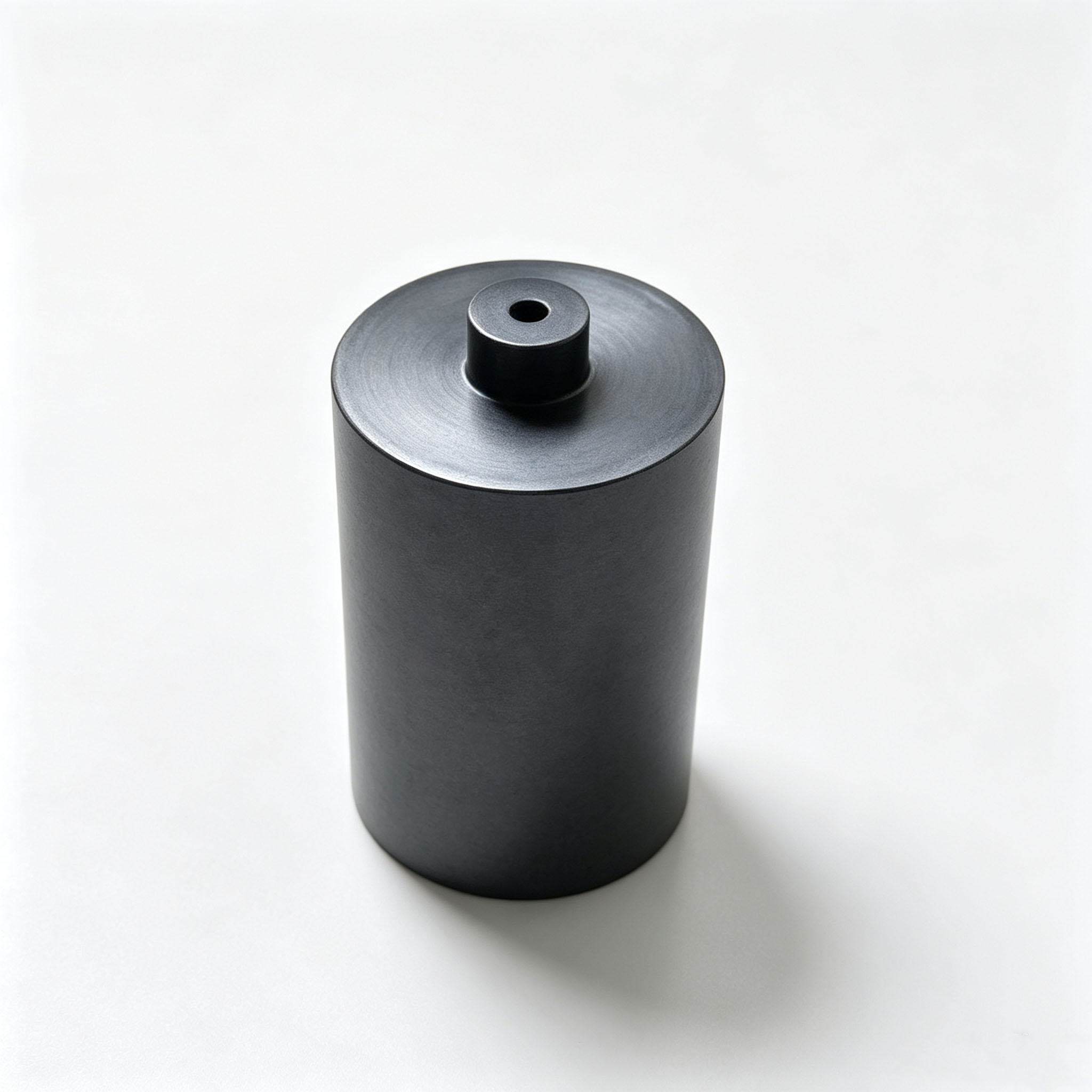

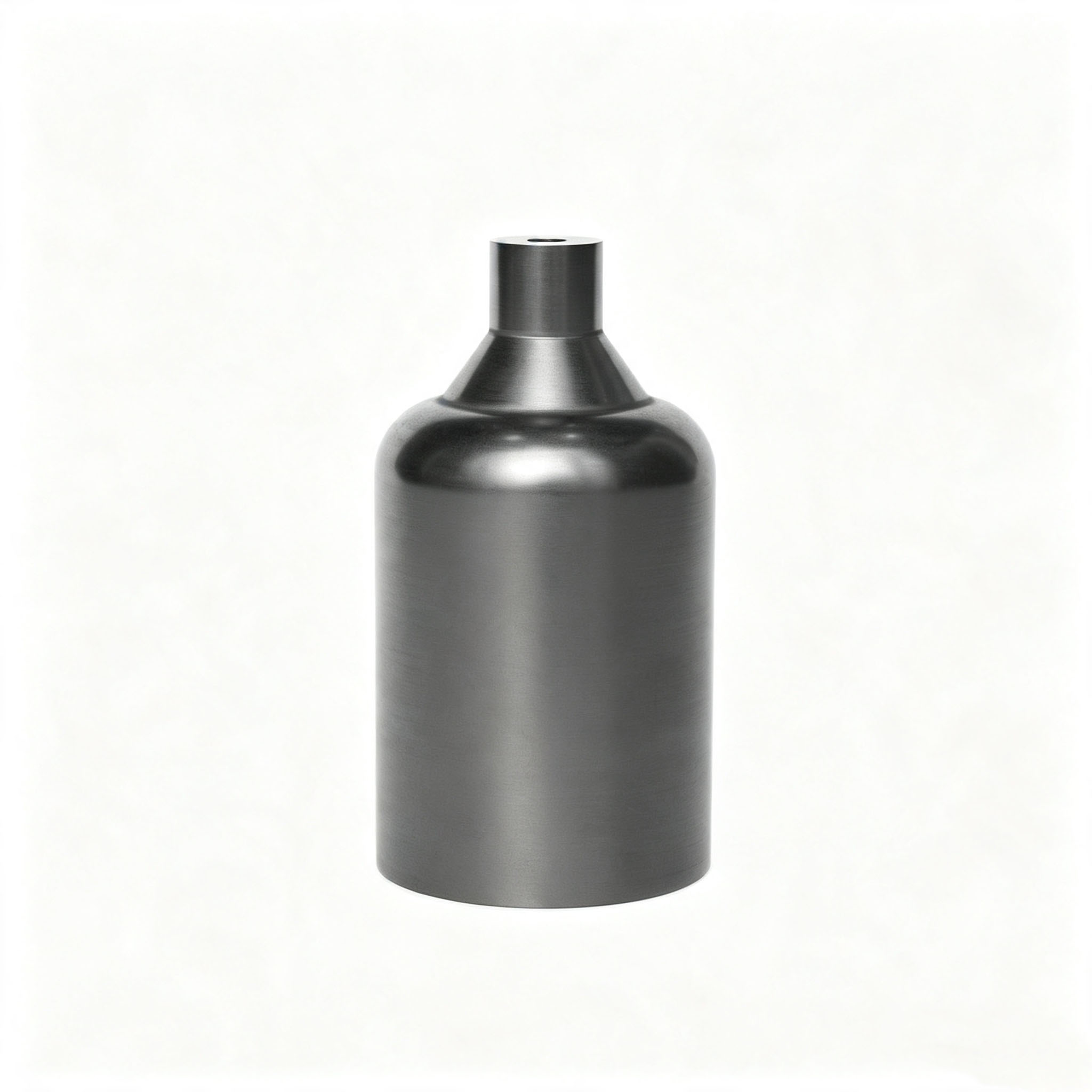

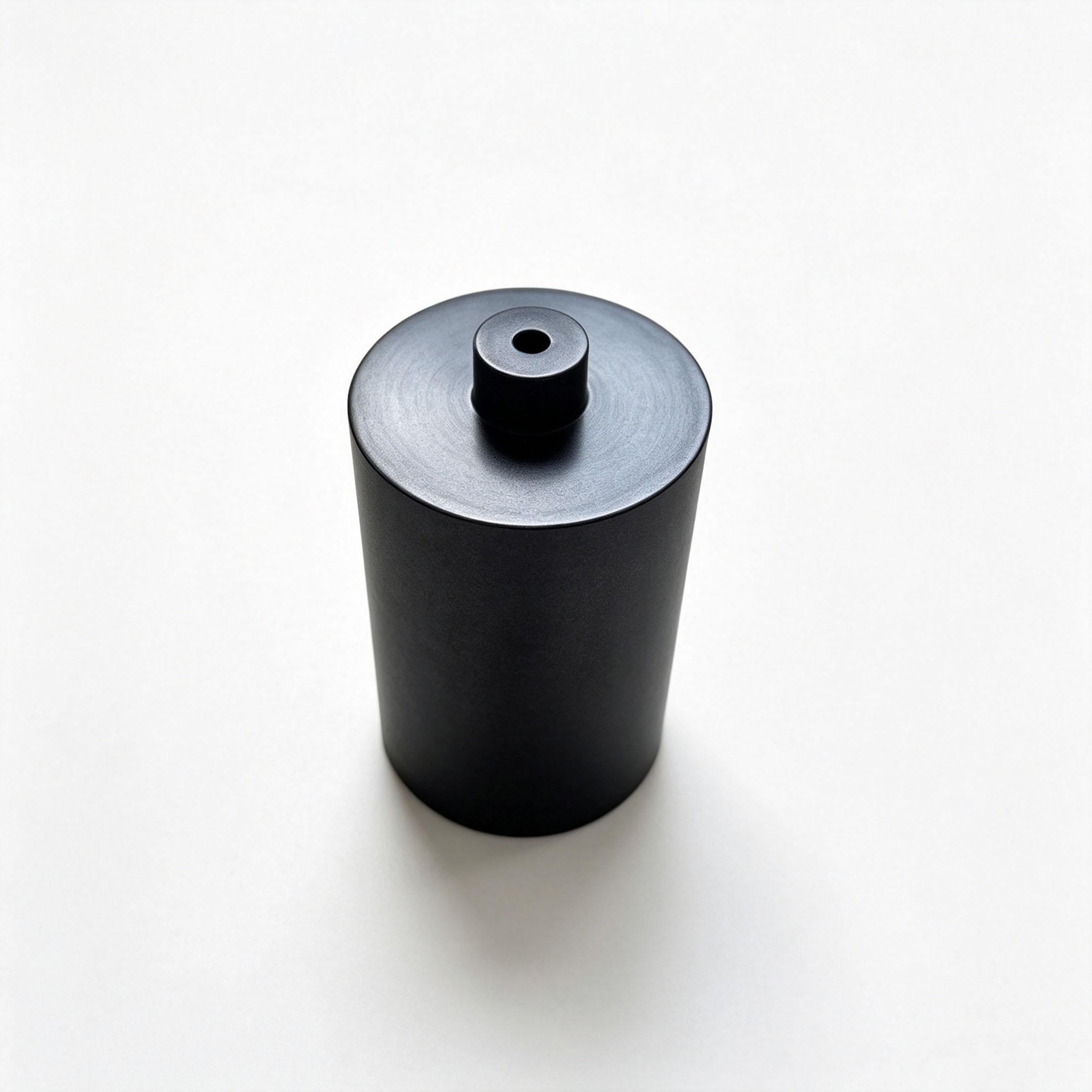

Modèle de cylindre classique

▍ Spécifications techniques

• Spécifications de performances des matériaux

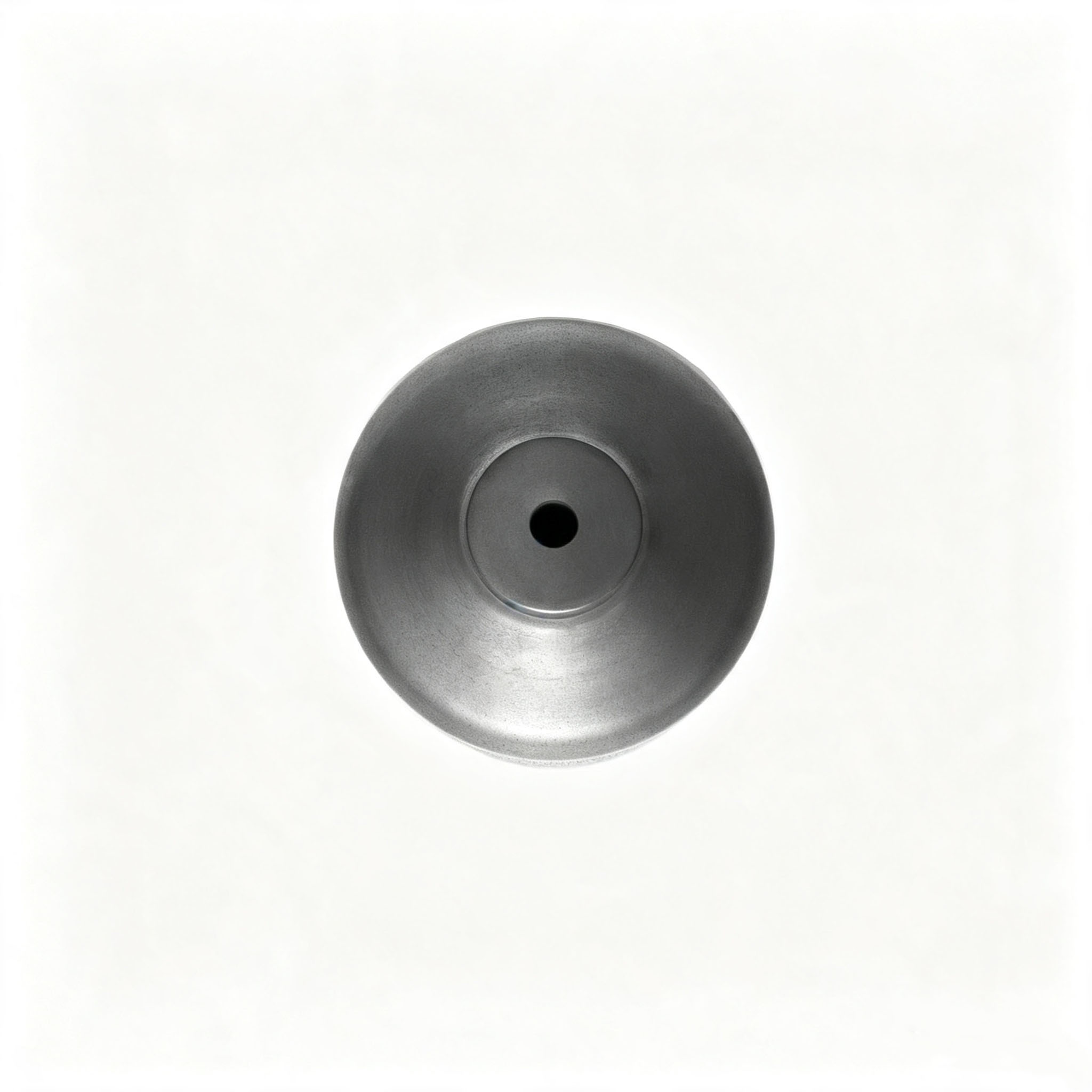

Trou central supérieur

Structure interne

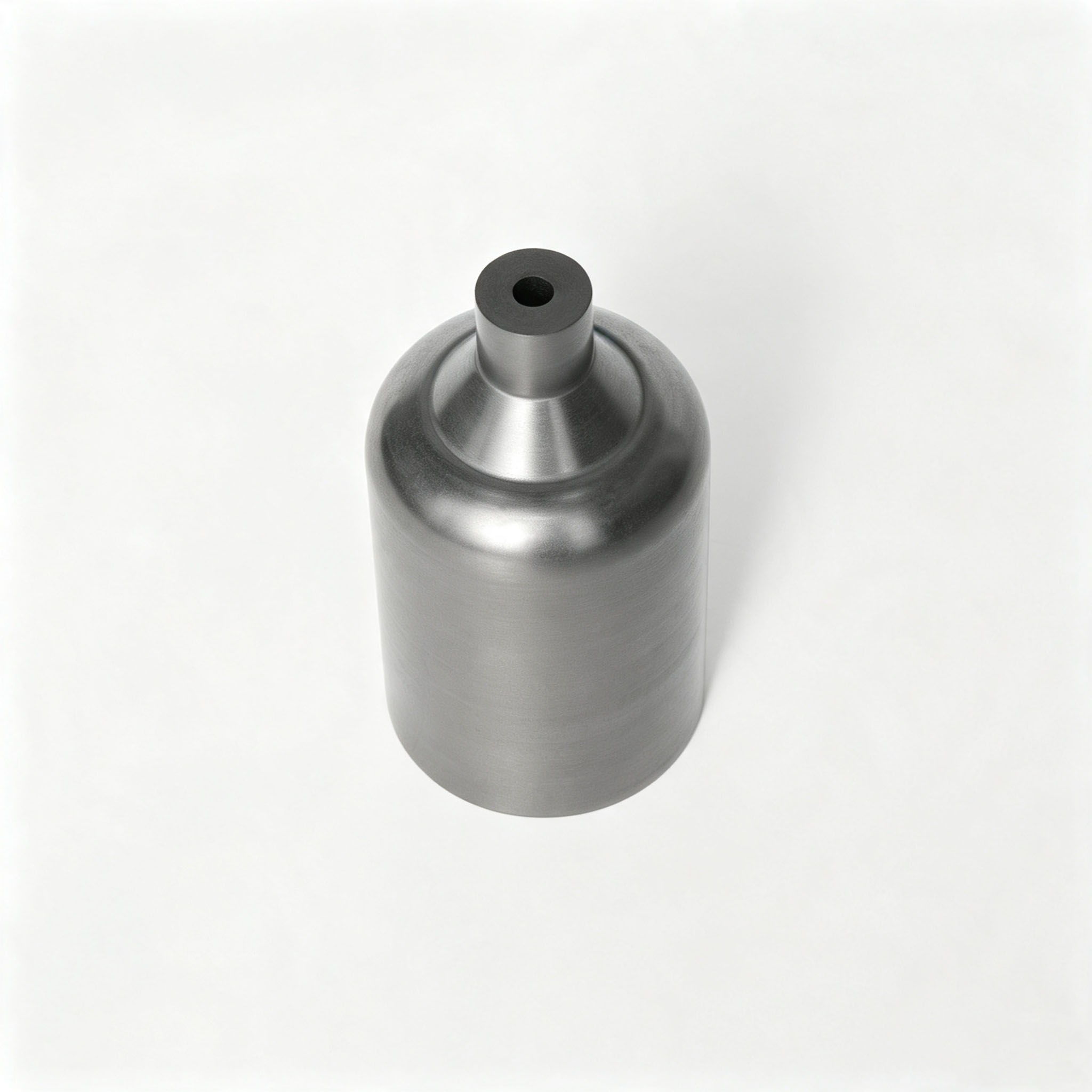

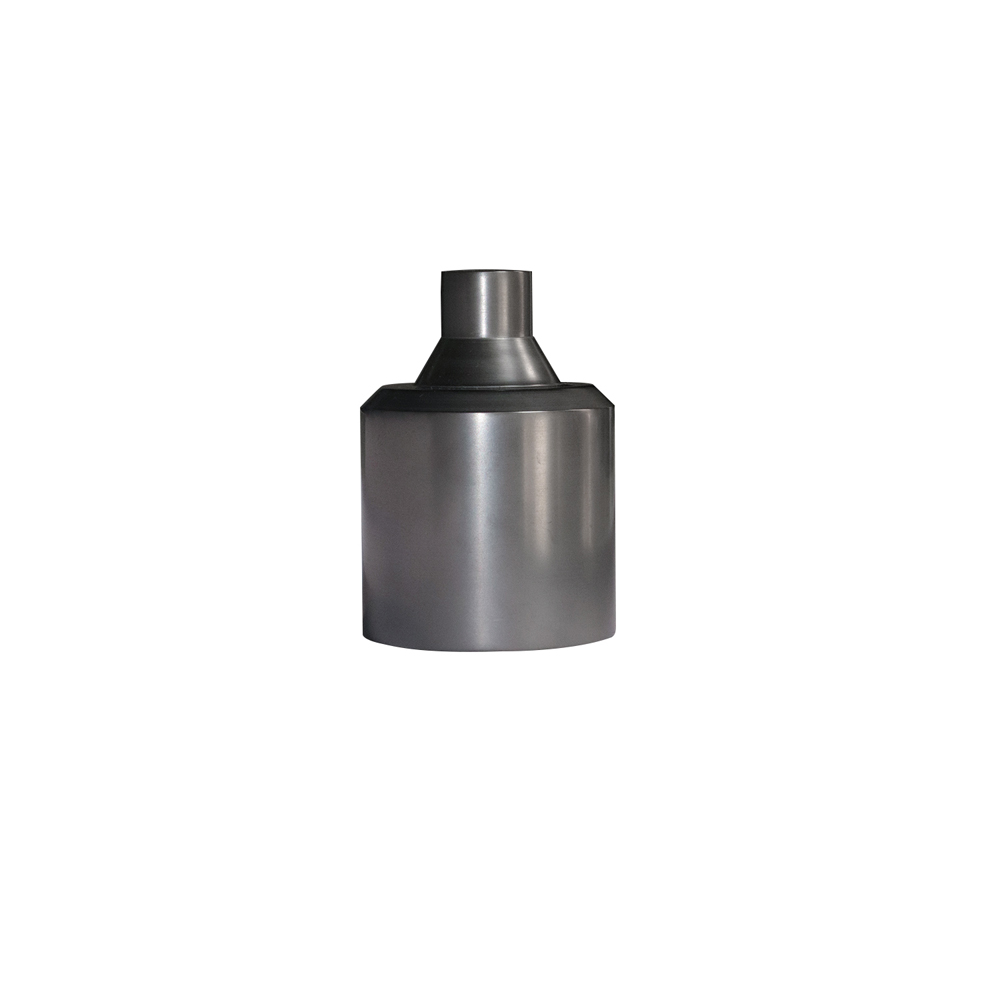

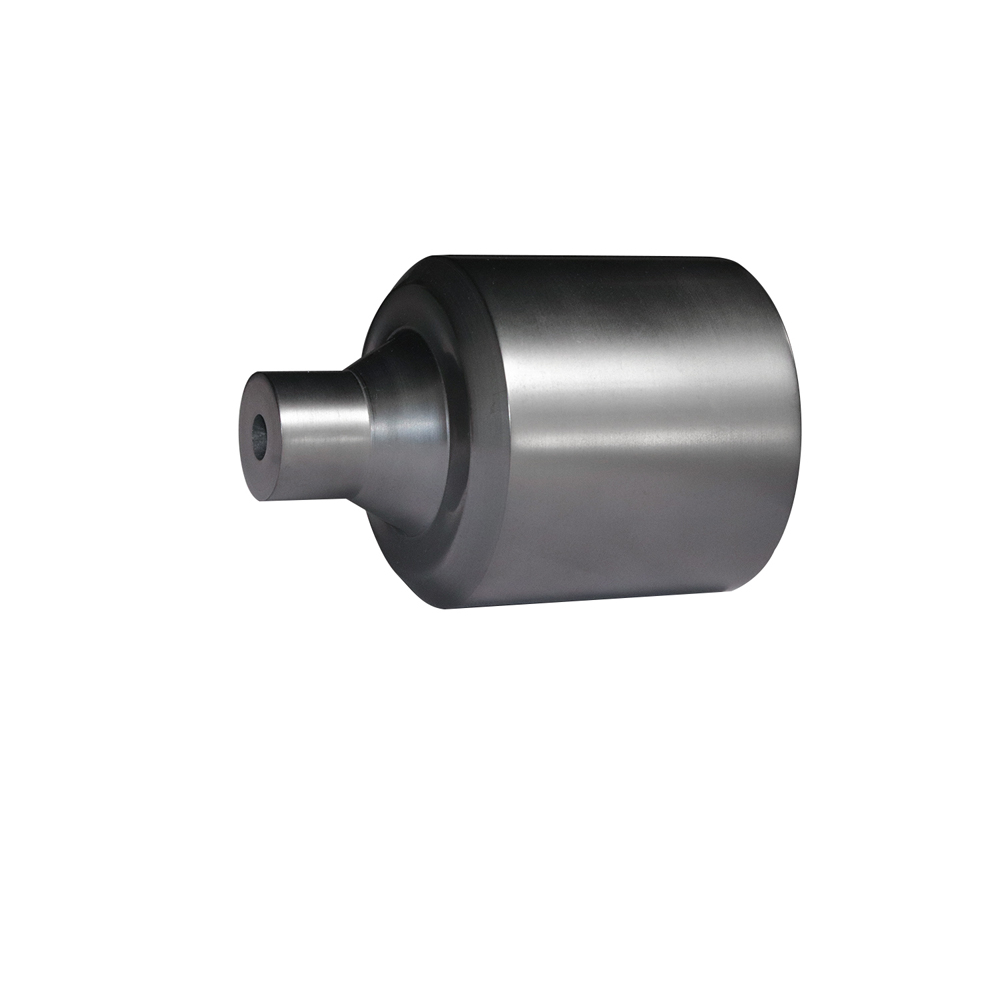

Col conique de précision

• Gamme de spécifications personnalisables

▍ Explication détaillée des avantages du produit

Pourquoi la conception du trou central est-elle essentielle ?

Dans les procédés de coulée sous vide et de coulée centrifuge, la méthode de coulée du métal en fusion détermine directement le rendement des pièces moulées. Les creusets traditionnels à toit ouvert nécessitent un versement manuel ou robotisé, ce qui peut facilement entraîner les problèmes suivants :

1. Oxydation des métaux : un contact prolongé avec l'air entraîne la formation de tartre d'oxyde.

2. Perte de température : les longs trajets de coulée entraînent une baisse significative de la température du métal en fusion.

3. Contamination par éclaboussures : l'impact sur le moule ou le canal provoque des arrêts à froid et de la porosité.

4. Dangers opérationnels : risque de déversement de métal en fusion à haute température

Le creuset à trou central de Ningheda permet un versement « point à point » à travers une buse de précision située au sommet. Le métal en fusion est injecté directement dans la porte du moule via le trou central, l'ensemble du processus étant réalisé sous vide ou sous atmosphère protectrice. Cela réduit considérablement l'oxydation et la chute de température, augmentant le rendement de 15 à 25 %.

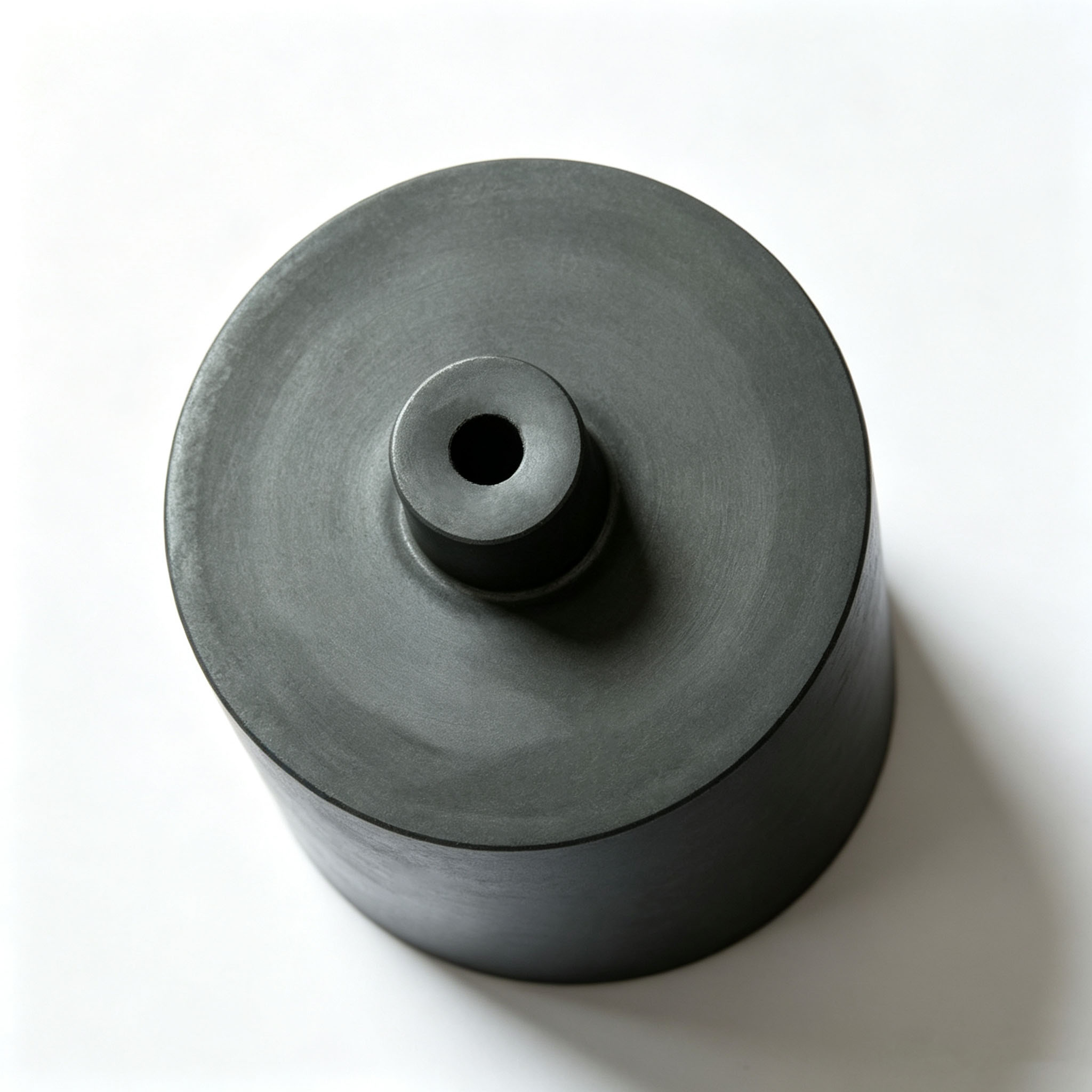

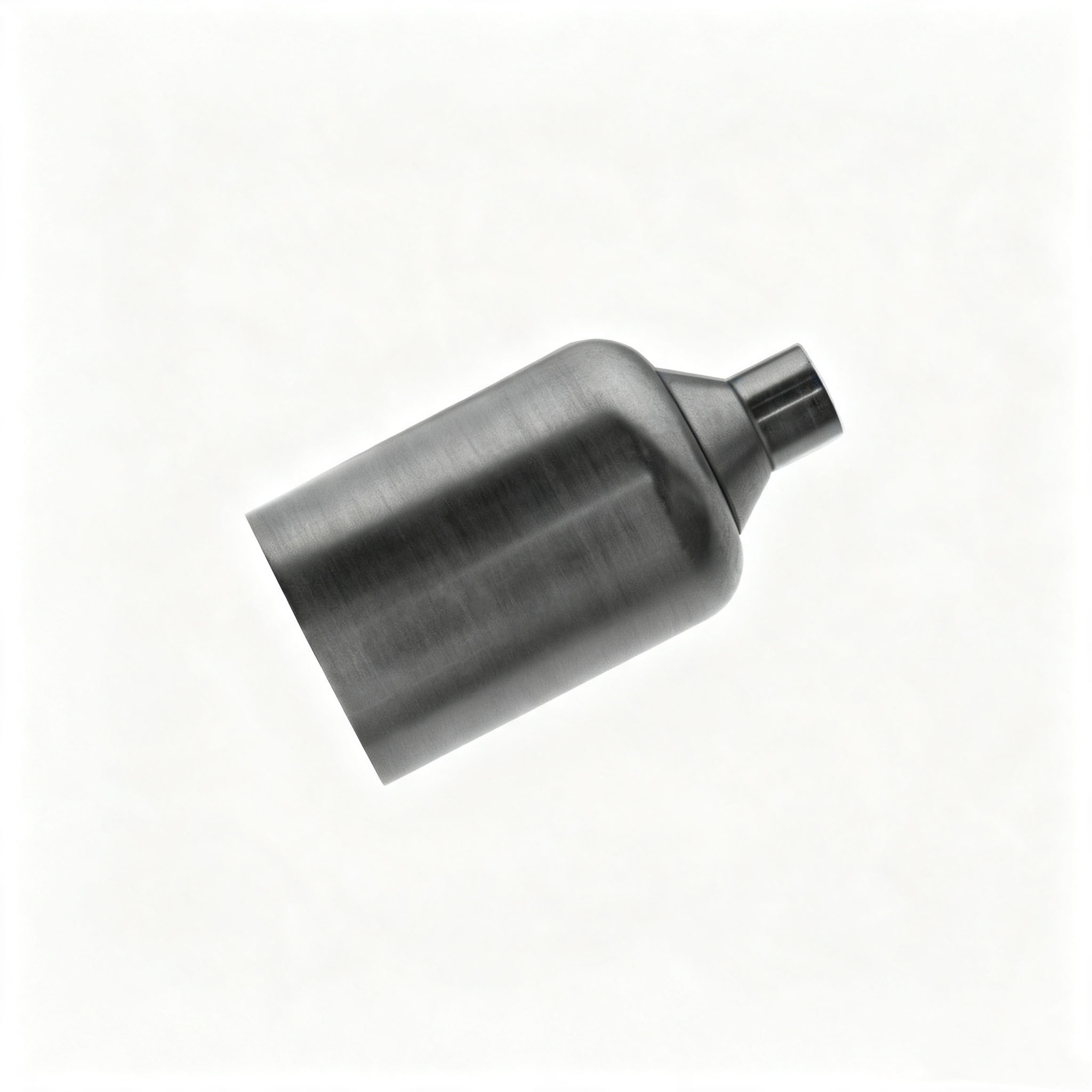

Vue détaillée en angle

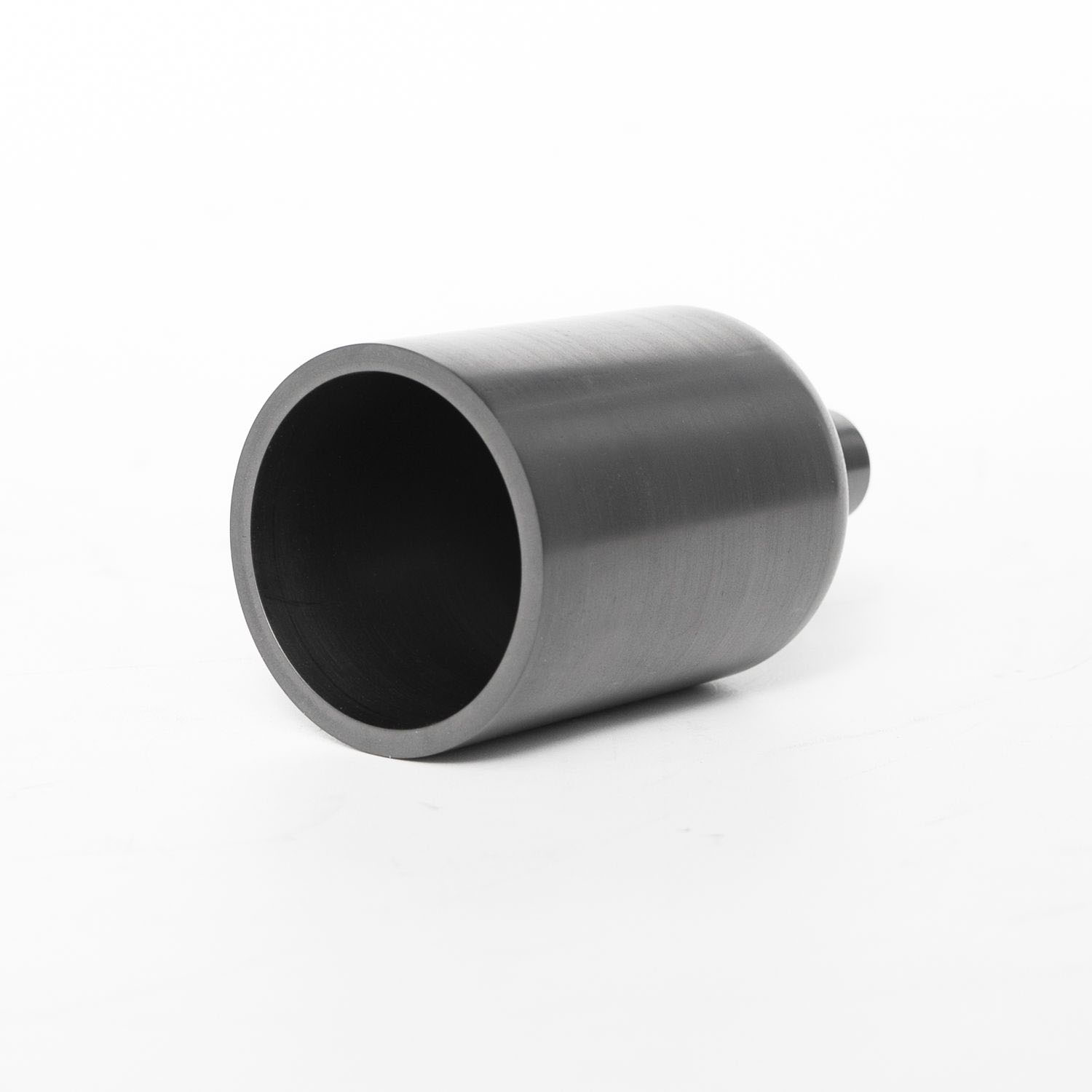

Vue latérale horizontale

▍ Pressage isostatique et moulage du graphite : principales différences

▍ Candidatures

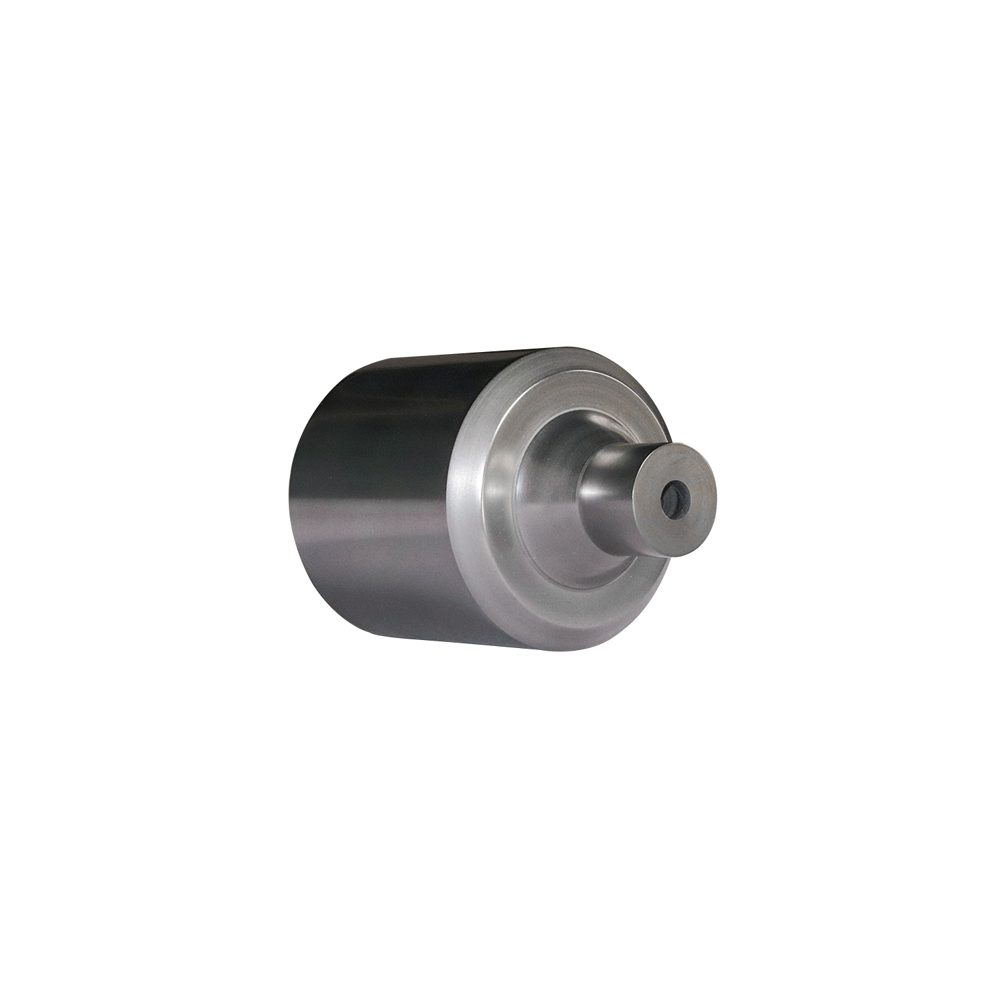

Vue latérale d'une unité unique

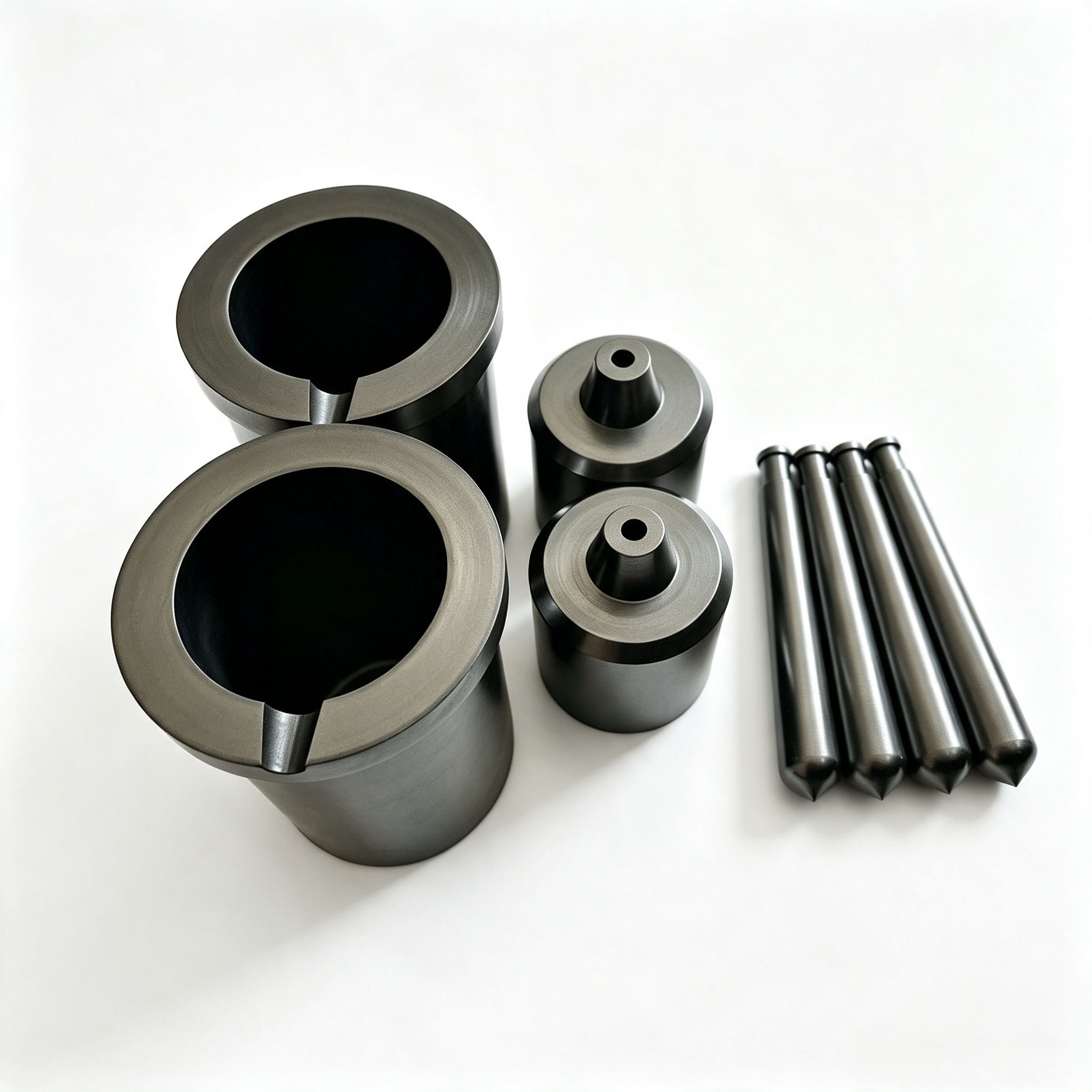

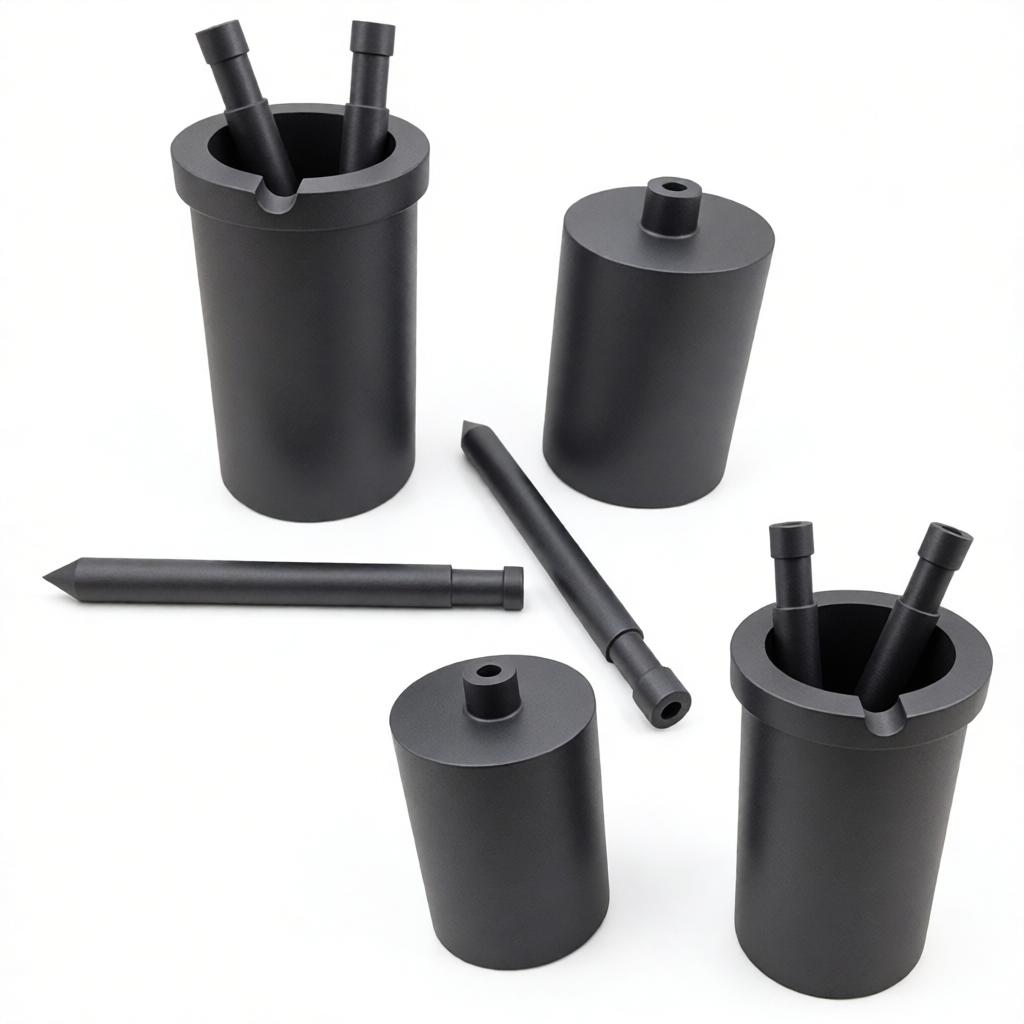

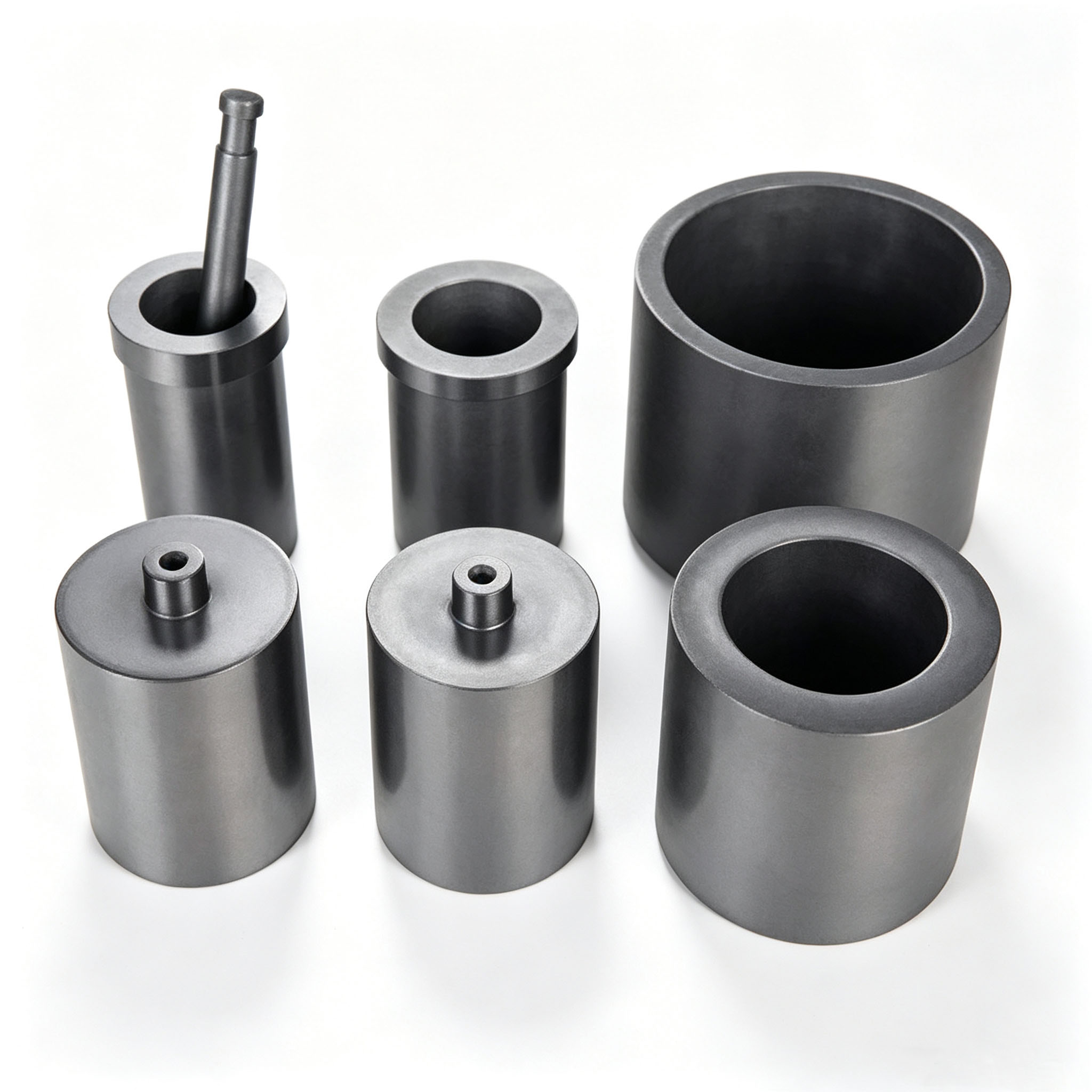

Composants correspondants

Modèle de base à bride

• Moulage de précision de métaux non ferreux

  Dans le moulage de précision en petits lots d'alliages de cuivre (laiton, bronze), d'alliages d'aluminium et d'alliages de zinc, les creusets à trou central, lorsqu'ils sont utilisés conjointement avec des systèmes de coulée automatisés, permettent un versement dosé, réduisent l'oxydation et l'inclusion de scories et améliorent le rendement en métal.

• Laboratoires et instituts de recherche

  Utilisé dans les laboratoires métallurgiques pour la recherche et le développement de formulations d’alliages et la préparation d’échantillons. Le trou central de précision garantit la cohérence du volume de fusion pour chaque échantillon et, lorsqu'il est utilisé conjointement avec des instruments analytiques, garantit la reproductibilité des données expérimentales.

• Moulage de précision pour bijoux

  Utilisé pour le moulage sous vide et sous pression d'alliages de métaux précieux tels que l'or, l'or carat, le platine et le palladium. La conception du trou central est parfaitement adaptée aux machines de coulée sous vide, garantissant un remplissage précis du métal en fusion sous protection de gaz inerte. Cela se traduit par une finition de surface élevée sur les pièces moulées et réduit considérablement le temps de polissage après la coulée.

▍ Guide d'utilisation et d'entretien

Pour maximiser la durée de vie des creusets en graphite avec un trou central, veuillez suivre ces procédures de fonctionnement :

1. Cuisson avant utilisation : placez le creuset dans un environnement sec et chauffez-le lentement à 200 °C à une vitesse de chauffage de ≤ 100 °C/h. Maintenir à cette température pendant 2 heures pour éliminer l'humidité adsorbée. Ne placez jamais le creuset directement dans un four à haute température ; un échauffement soudain peut provoquer la fissuration du creuset.




2. Directives de chargement :  Ne dépassez pas 80 % du volume interne du creuset lors du chargement. Laissez des espaces entre les lingots de métal pour éviter qu'ils ne s'appuient contre les parois du creuset lors de la dilatation thermique. Ne forcez jamais les lingots de métal froid directement dans un creuset préchauffé.




3. Contrôle de la température :  Éviter l'exposition directe des parois du creuset et de la zone de la buse à des flammes fortement oxydantes. Utilisation sous vide ou atmosphère inerte (azote/argon) pour prolonger considérablement la durée de vie.




4. Retrait du matériau : Une fois la fusion et la coulée terminées, laissez le creuset refroidir naturellement en dessous de 300 °C avant de le retirer. Pour un fonctionnement continu, un système de rotation à double creuset est recommandé. Utilisez une tige de graphite souple pour nettoyer les résidus ; ne grattez pas la surface intérieure avec des outils métalliques.




5. Conditions de stockage : Conserver dans un environnement sec et bien ventilé avec une humidité relative ≤60 %. Pour un stockage à long terme, appliquez une fine couche de poudre de graphite sur la surface pour éviter l'absorption de l'humidité.

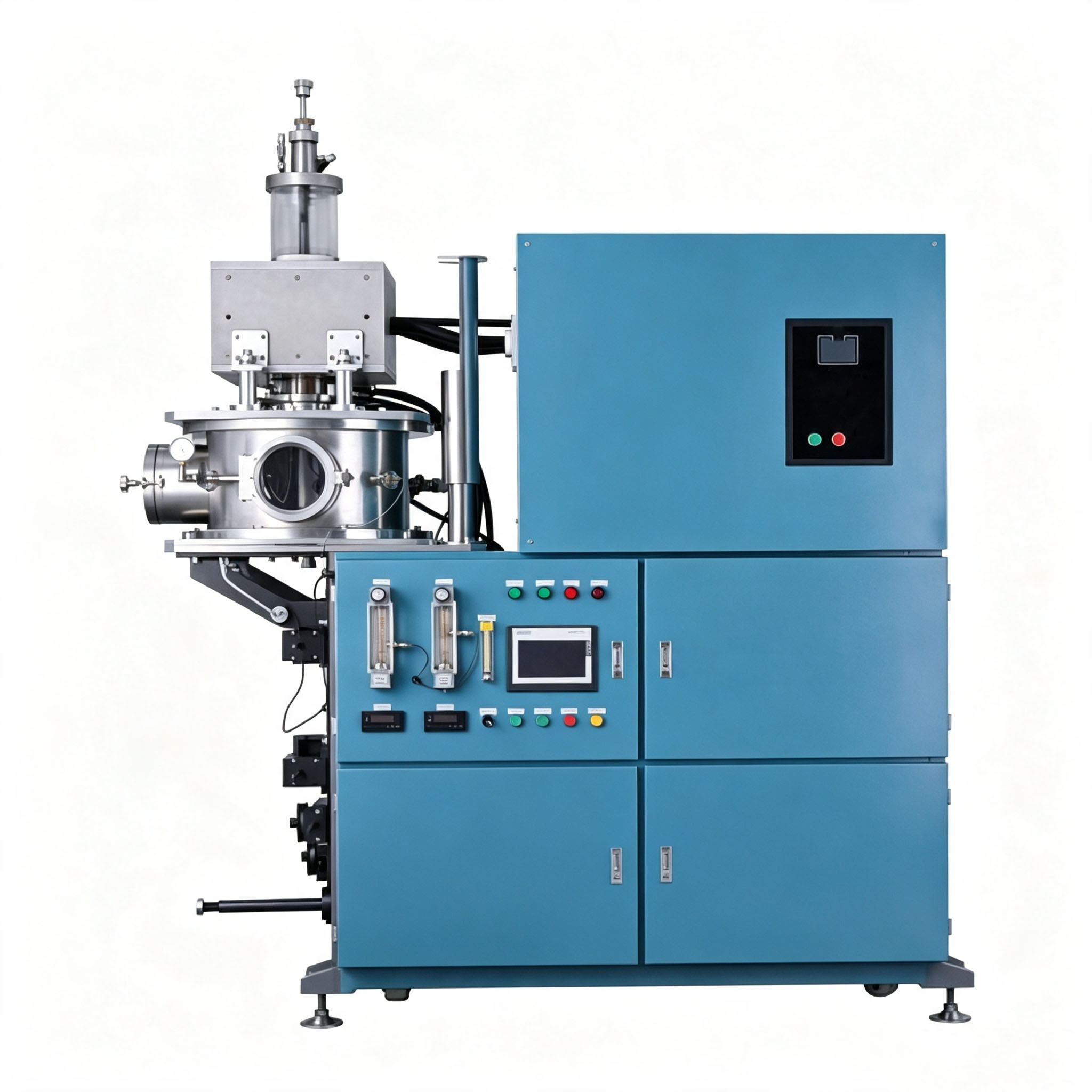

Équipement de coulée sous vide

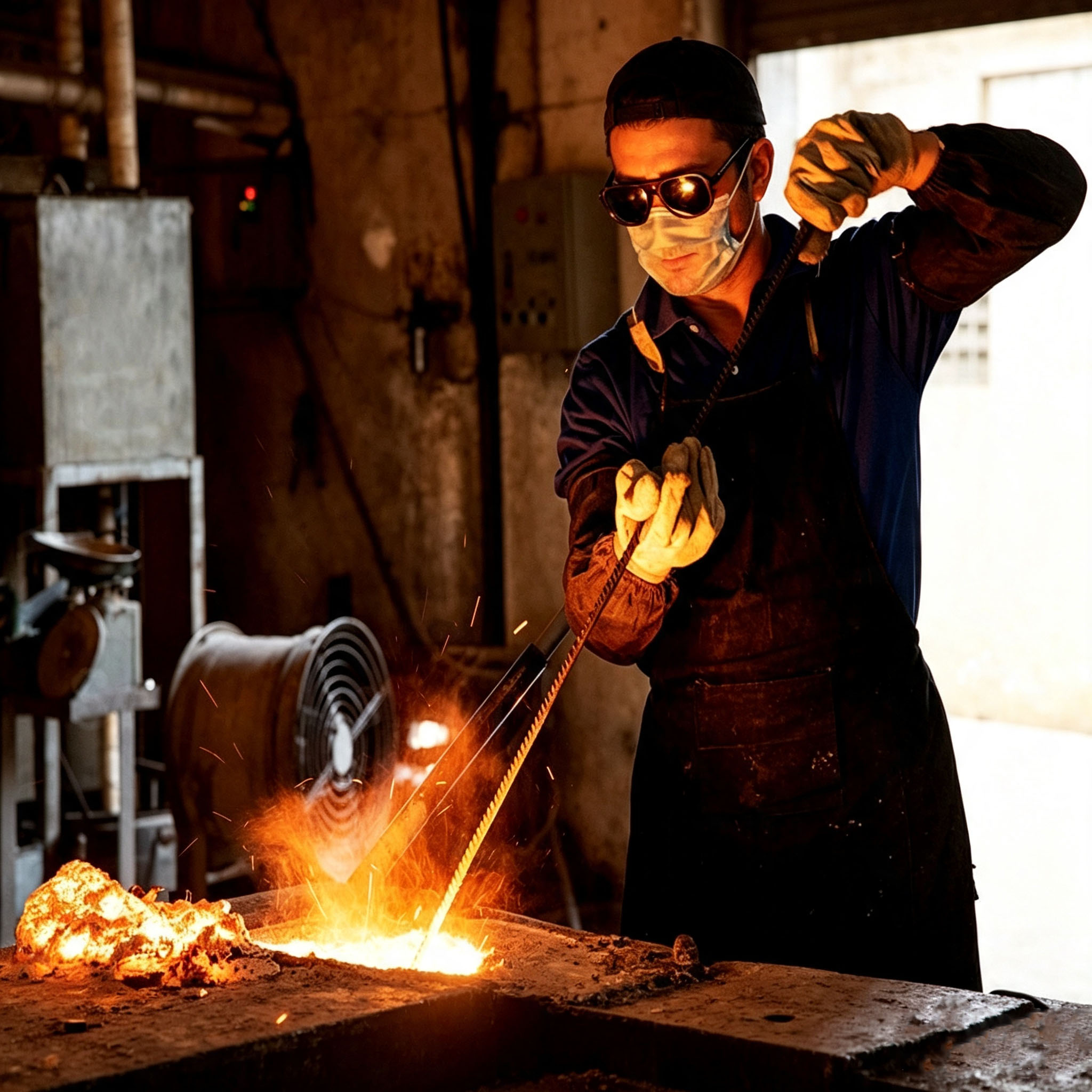

Opération de coulée de métal

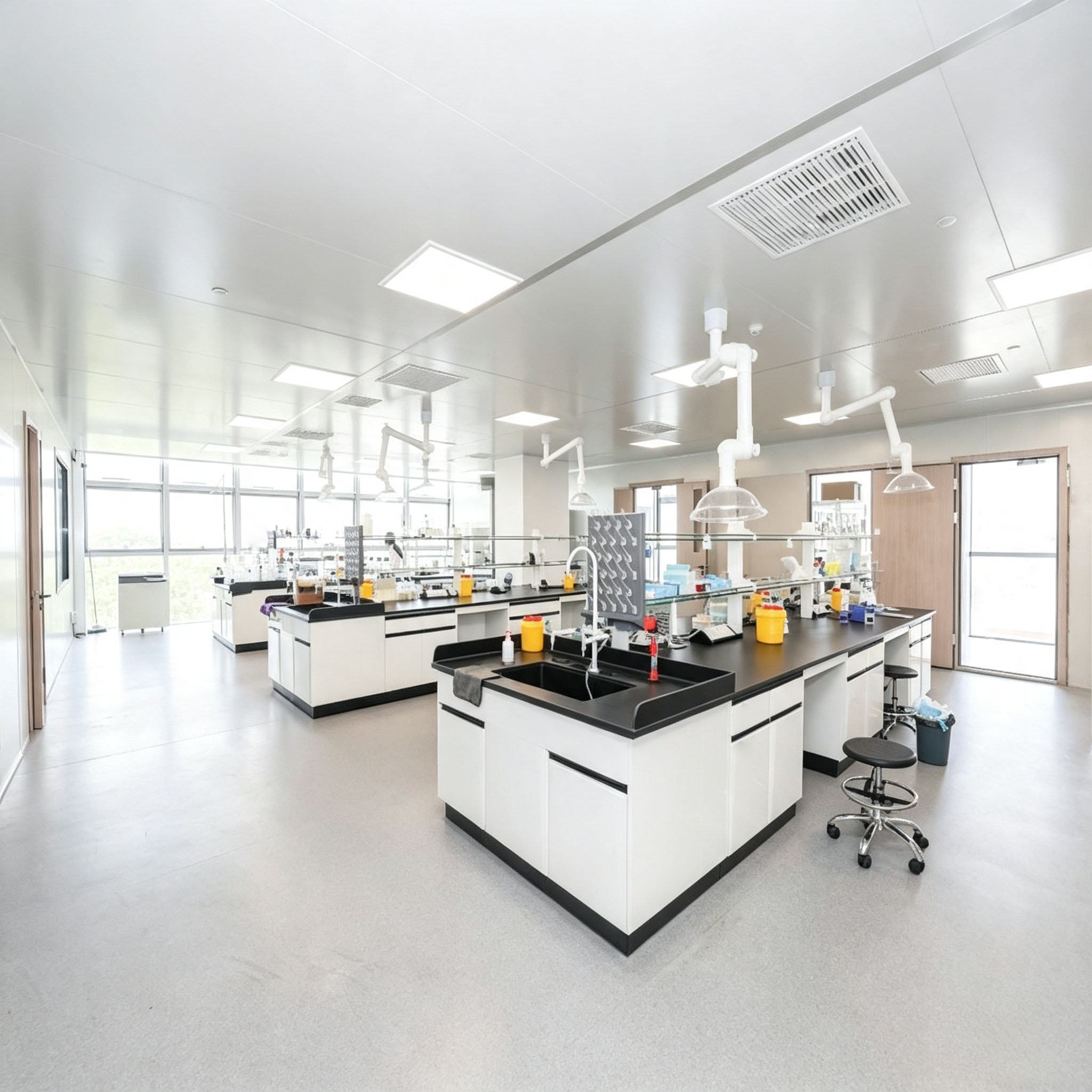

Application en laboratoire

▍FAQ​

• Q1 : Le diamètre et l’angle du trou central peuvent-ils être personnalisés ?

  R : Absolument. Les diamètres des trous centraux vont de Φ3 mm à Φ30 mm, et nous pouvons usiner des trous coniques, droits ou étagés. Nous pouvons également concevoir des trous à double centre, des trous excentriques ou des structures multi-trous en fonction de vos besoins en matière de flux de métal.

• Q2 : Outre les creusets en graphite avec trous centraux, quels autres produits en graphite peuvent être personnalisés ?

  R : Nous prenons en charge la personnalisation de la gamme complète de produits en graphite, couvrant quatre processus de fabrication majeurs : creusets en graphite avec trous centraux, lingotières en graphite, éléments chauffants en graphite, bagues d'étanchéité en graphite, manchons en graphite, tiges de graphite, électrodes en graphite EDM, arches en graphite fritté, blocs de graphite de haute pureté et divers moules en graphite de forme personnalisée avec ou sans trous. Nous pouvons les produire selon les dessins du client.

• Q3 : Comment pouvons-nous établir un partenariat d’approvisionnement stable et à long terme avec votre entreprise ?

  R :   ① L'approvisionnement direct depuis l'usine source garantit un contrôle de qualité strict et des prix directs en usine compétitifs, garantissant un bénéfice mutuel pour les deux parties ;

  ② Réponse rapide aux demandes de renseignements 24 heures sur 24, avec un gestionnaire de compte dédié fournissant une assistance individuelle tout au long du processus de commande ;

  ③ Nous fournissons une assistance technique gratuite pour la compatibilité des applications, optimisons la sélection des creusets et aidons à réduire les coûts des consommables des clients. Rappel amical : lorsque vous demandez un devis, veuillez inclure des dessins dimensionnels précis, les paramètres de pureté du graphite requis et les exigences du processus de trou central afin que nous puissions fournir un devis précis et la solution de fabrication optimale.

• Q4 : Quelles sont les principales précautions à prendre pour l'utilisation quotidienne des creusets en graphite avec trous centraux ?

  R : Quatre directives de fonctionnement essentielles pour protéger la structure du trou central et prolonger la durée de vie :

  ① Avant d'utiliser un nouveau creuset, faites-le cuire lentement à 500°C pour le sécher et stockez-le dans un environnement sec ;

  ② Prévoyez un espace pour la dilatation thermique lors du chargement du matériau ; ne remplissez pas le creuset à pleine capacité et ne comprimez pas le matériau ;

  ③ Manipulez doucement le creuset pendant le versement et le transfert pour éviter de forts impacts sur les parois du trou central ;

  ④ Ne dirigez pas une forte flamme oxydante sur les parois latérales ou l'ouverture du trou central pour minimiser la perte par oxydation.

• Q5 : Comment puis-je empêcher le trou central de se boucher pendant le lancer ?

  R : Tout d’abord, assurez-vous d’un préchauffage complet et que la température du métal fondu répond aux exigences du processus ; Deuxièmement, empêcher les débris de tomber dans la buse pendant le chargement ; nous pouvons également optimiser l'angle du cône de la buse et la finition de la paroi intérieure pour améliorer le débit. En cas de colmatage, nos ingénieurs peuvent vous aider à en analyser la cause.

• Q6 : Que dois-je faire si les dimensions du produit reçu ne correspondent pas aux spécifications ?

  R : Nous effectuons une inspection dimensionnelle à 100 % avant expédition. Si des écarts dimensionnels sont causés par notre faute, nous nous engageons à fournir un remplacement ou un remboursement gratuit et à couvrir les frais d'expédition.

• Q7 : Pouvez-vous fournir des échantillons ? Qui paie les frais d'expédition ?

  R : Oui. Nous fournissons généralement gratuitement des échantillons de tailles standard (mais vous êtes responsable des frais d’expédition express internationaux). Pour les échantillons spéciaux et surdimensionnés, nous facturons uniquement le coût du matériau de base.
