Radiateurs en graphite haute performance | Conçu pour les fours à vide et les processus de semi-conducteurs

Présentation du produit

Cette série de produits est spécialement conçue pour les environnements à températures extrêmement élevées et constitue le composant central des fours de frittage sous vide et des fours de croissance de silicium monocristallin/polycristallin. Contrairement aux produits en carbone standard, nos radiateurs en graphite sont usinés avec précision à partir de graphite isostatique de haute pureté à grains fins (pureté ≥ 99,9 %).

Par rapport aux éléments chauffants métalliques, les radiateurs en graphite offrent des avantages significatifs en termes de résistance maximale à la température, d'uniformité thermique et de résistance aux chocs thermiques, ce qui en fait un choix idéal pour les fours industriels haut de gamme. Dotés d'une conception avancée de zone de chauffage en graphite, ces radiateurs se concentrent sur trois exigences fondamentales : « transfert de chaleur à haut rendement, contrôle uniforme de la température et adaptabilité aux environnements extrêmes. » Grâce à l'optimisation structurelle et à la mise à niveau des matériaux, ils fournissent une solution idéale pour les processus industriels avec des exigences strictes en matière de stabilité et d'uniformité du chauffage. Leur conception innovante répond non seulement aux normes industrielles modernes, mais offre également des performances révolutionnaires et une valeur à long terme.

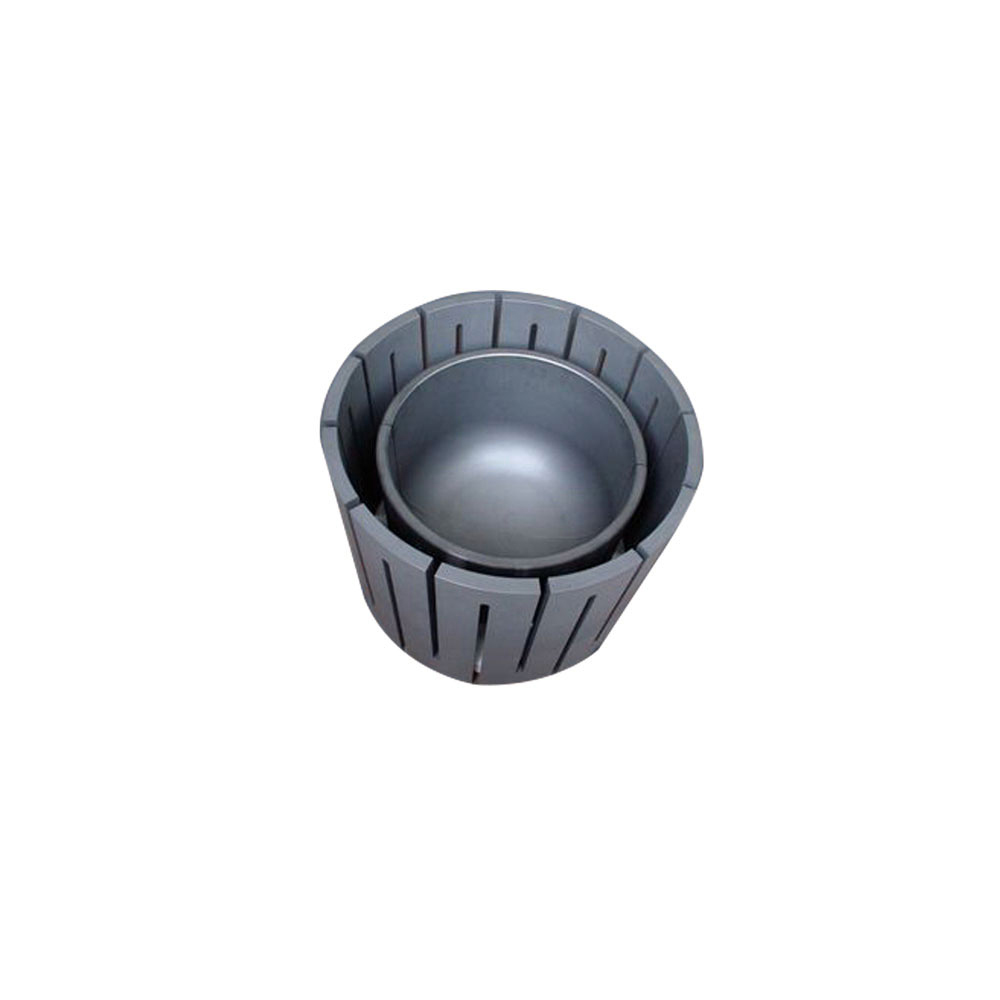

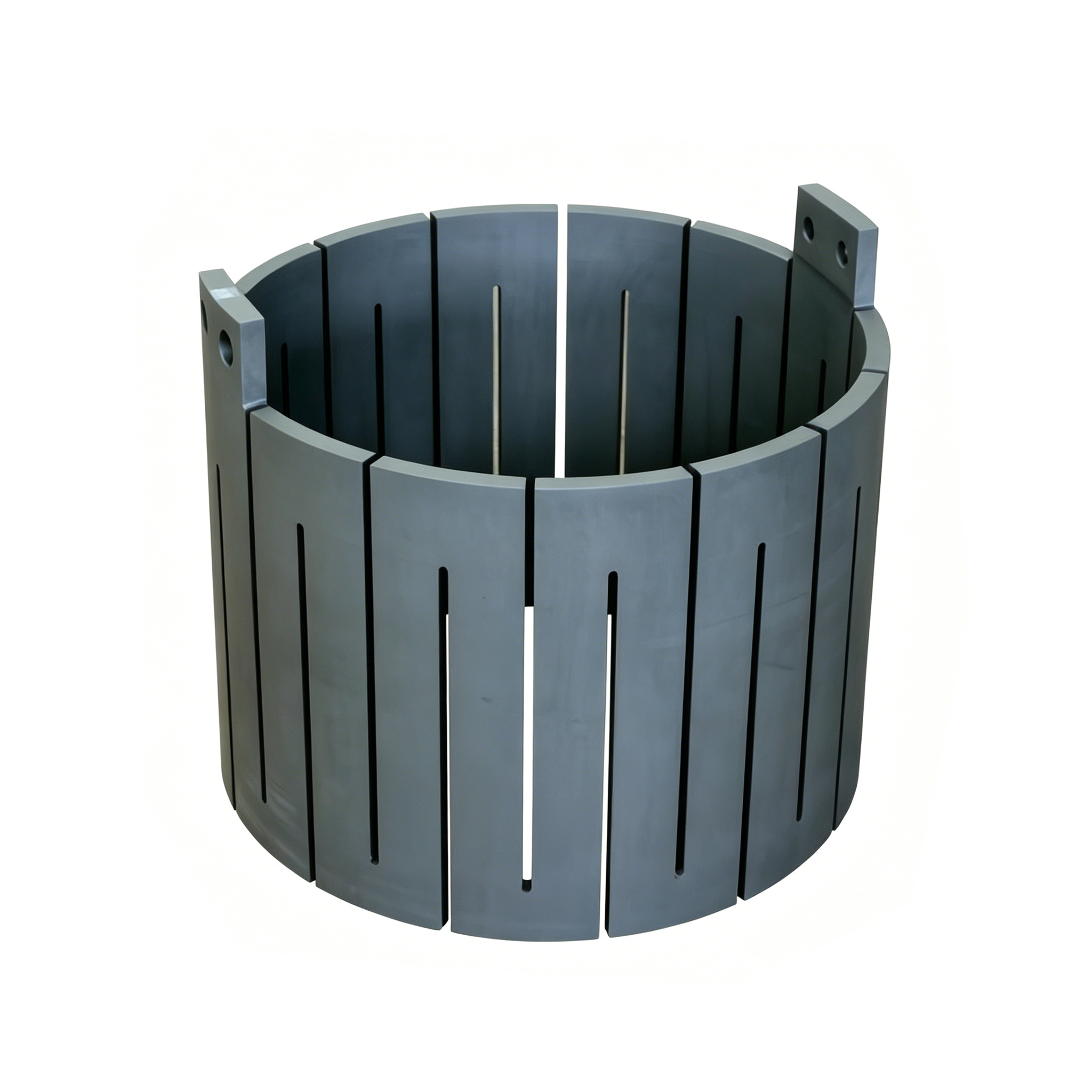

Élément chauffant en graphite à fentes divisées avec pattes de montage

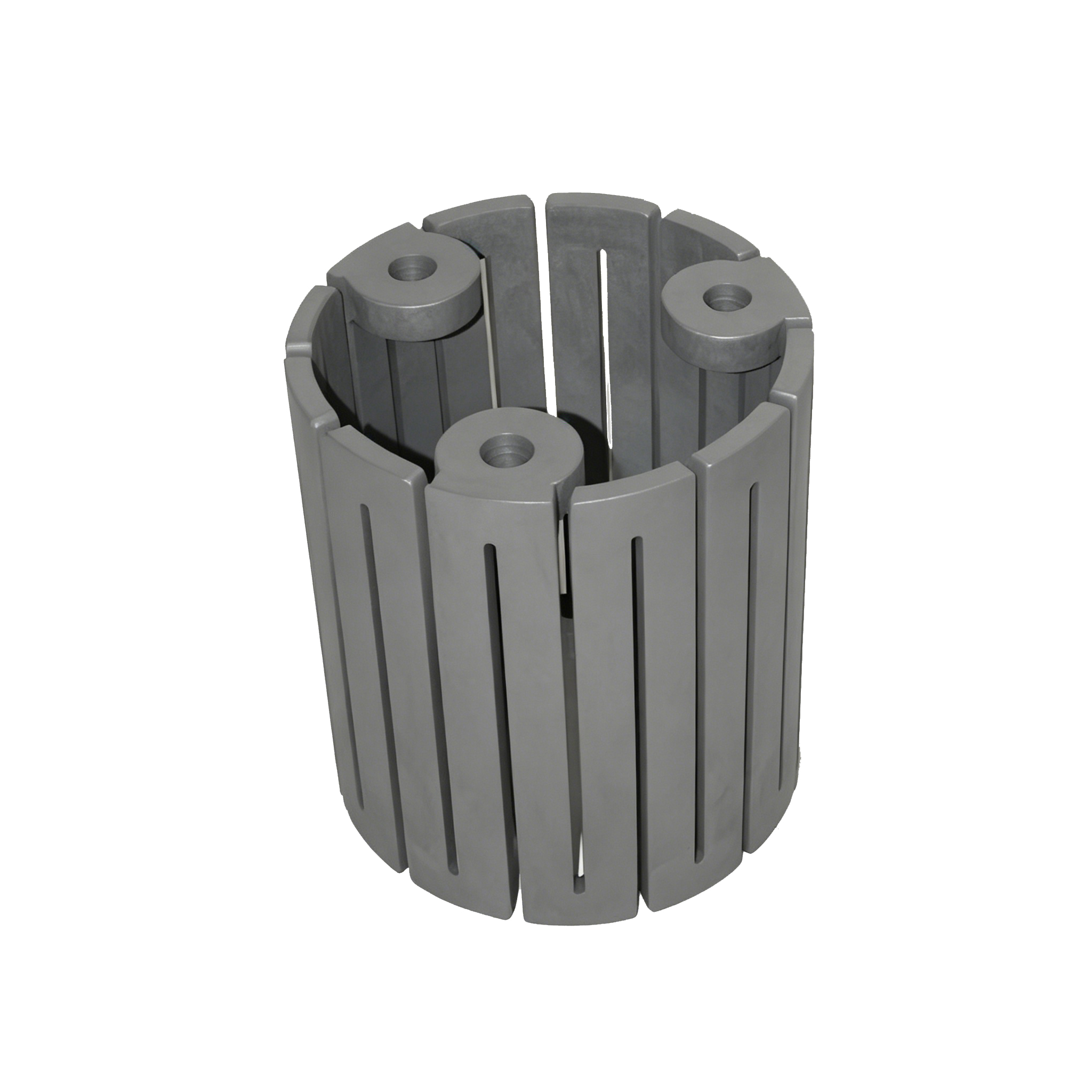

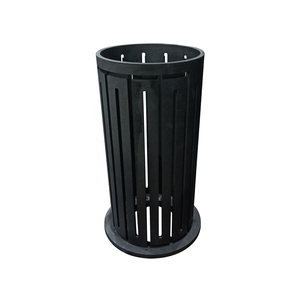

Cylindre chauffant en graphite multi-pièces avec broches de positionnement

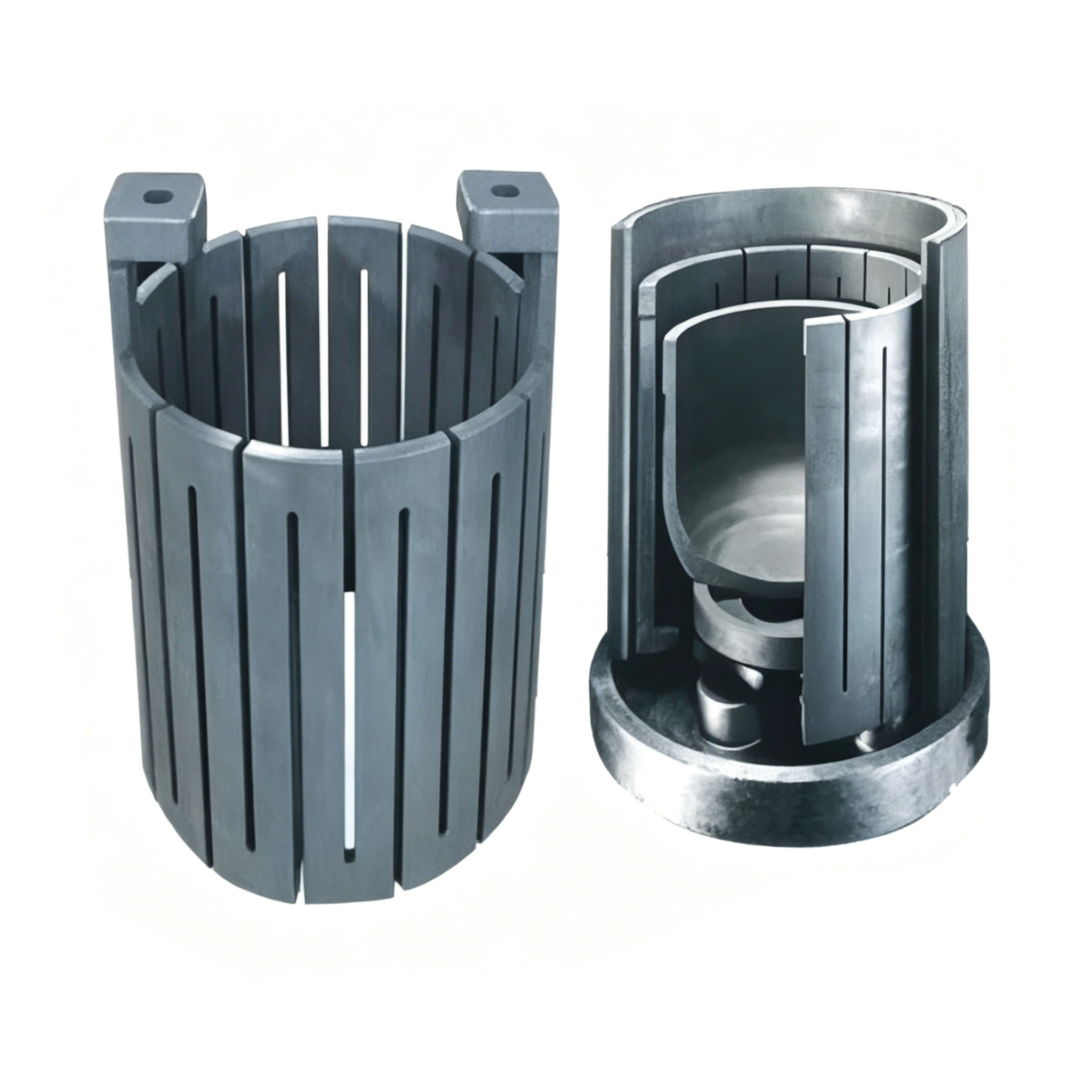

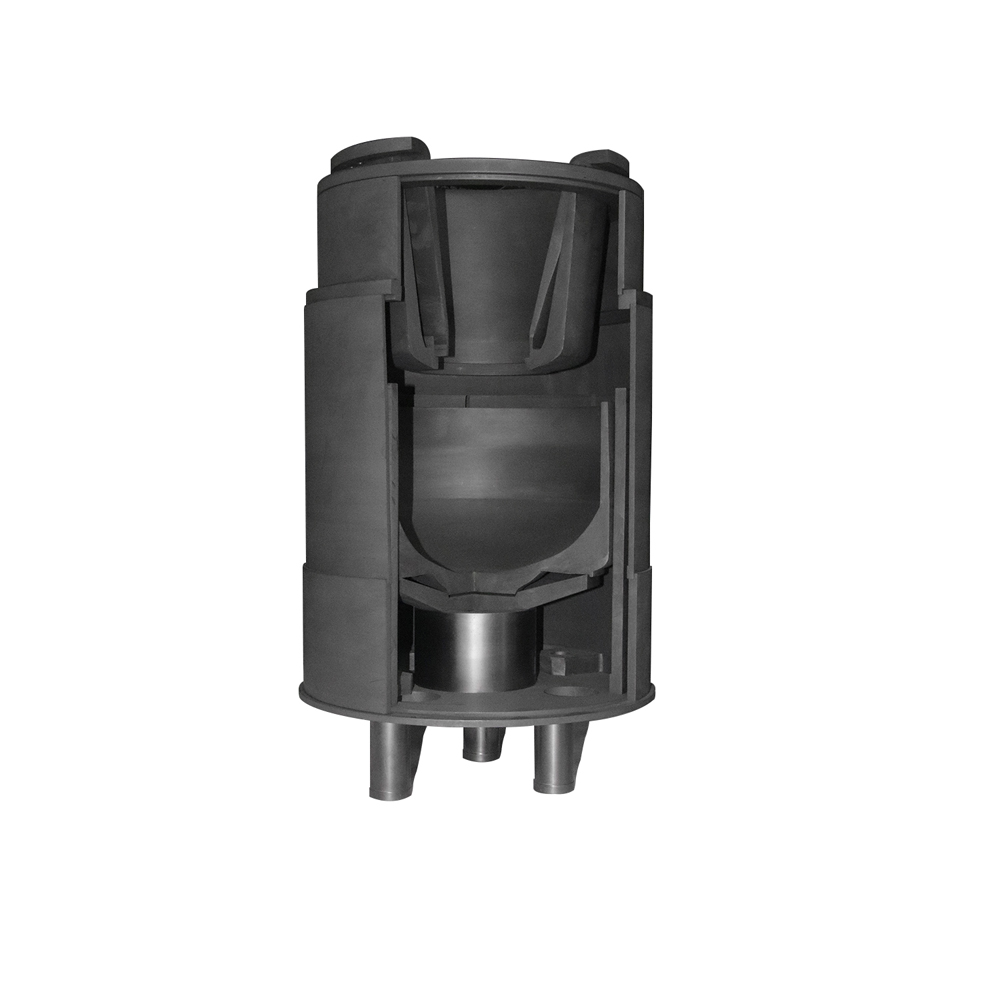

Ensemble chauffant en graphite avec creuset pour four à vide

Caractéristiques techniques et spécifications

Voici les plages de paramètres techniques typiques pour cette série de radiateurs en graphite ; ce ne sont pas des valeurs standard (elles peuvent être personnalisées pour répondre à des exigences spécifiques) :

Avantages clés en termes de performances

1. Uniformité exceptionnelle du champ thermique : l'élément chauffant en graphite structurellement optimisé améliore efficacement la répartition de la température à l'intérieur du four. Même dans la zone de la porte du four, où il n'y a pas d'éléments chauffants, l'angle de rayonnement optimisé contribue à augmenter la température, réduisant considérablement les variations de température à la surface de la pièce et garantissant une qualité de frittage constante tout au long du lot.

2. Excellente résistance aux chocs thermiques : Grâce au faible coefficient de dilatation thermique du graphite, ce radiateur présente une stabilité dimensionnelle exceptionnelle dans les environnements soumis à des changements rapides de température. Comparé aux matériaux métalliques, il peut résister à des variations de température extrêmes sans se fissurer, prolongeant ainsi considérablement sa durée de vie.

3. La résistance augmente plutôt que de diminuer à haute température : alors que les métaux ordinaires se ramollissent à des températures supérieures à 2 000 °C, la résistance mécanique du graphite de haute pureté augmente à mesure que la température descend en dessous de 2 500 °C. Cela signifie que même dans des conditions de températures ultra-élevées, nos appareils de chauffage conservent leur rigidité et leur fiabilité structurelles.

4. Haute efficacité et économies d'énergie : grâce à la conductivité thermique extrêmement élevée du graphite et à l'efficacité de conversion électrique-thermique, le radiateur répond rapidement aux commandes de chauffage, réduisant ainsi l'inertie thermique et réduisant ainsi la consommation d'énergie des fours industriels.

Divers scénarios d'application

Grâce à ses performances globales exceptionnelles, ce radiateur en graphite a une large gamme d'applications et joue un rôle central dans tout, de l'industrie traditionnelle à la fabrication haut de gamme :

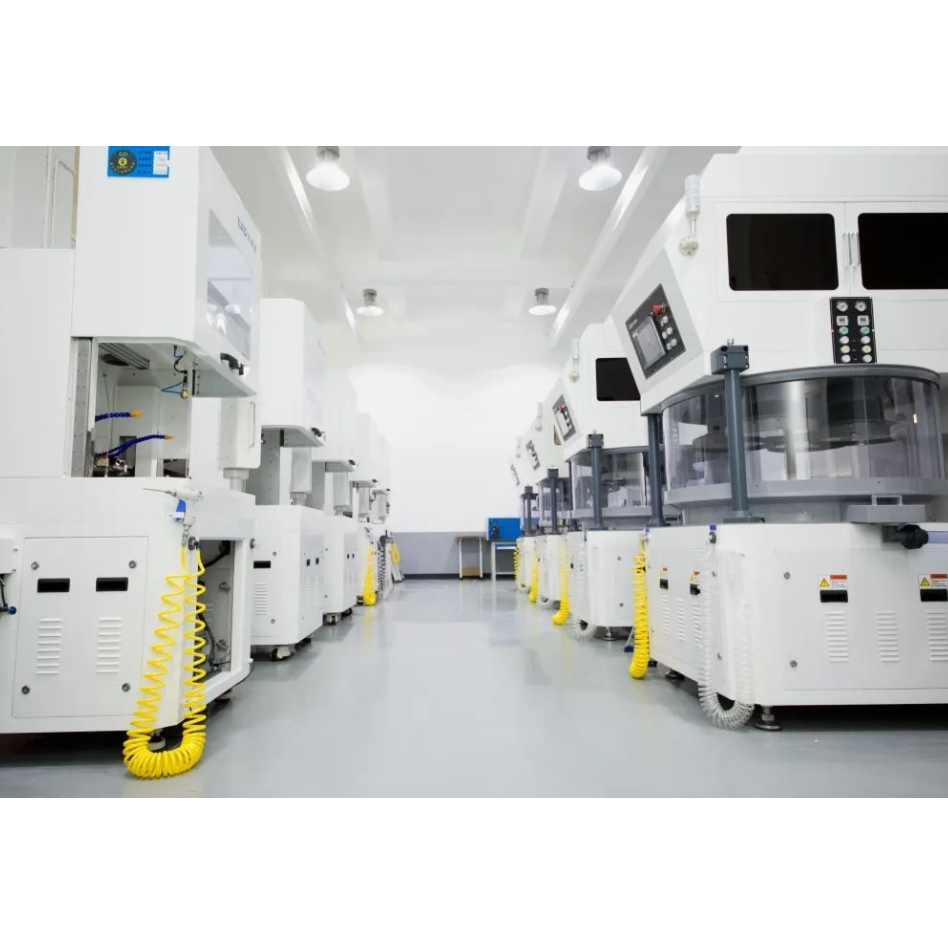

Fabrication de semi-conducteurs

Nos éléments chauffants en graphite sont largement utilisés dans le traitement des plaquettes de semi-conducteurs, fournissant des environnements thermiques de haute pureté et sans contamination pour les processus de croissance cristalline, de recuit et d'épitaxie. Avec un contrôle précis de la température jusqu'à ± 1 ℃ et une faible libération d'impuretés, ils garantissent une qualité de produit et un rendement constants dans la fabrication avancée de puces.

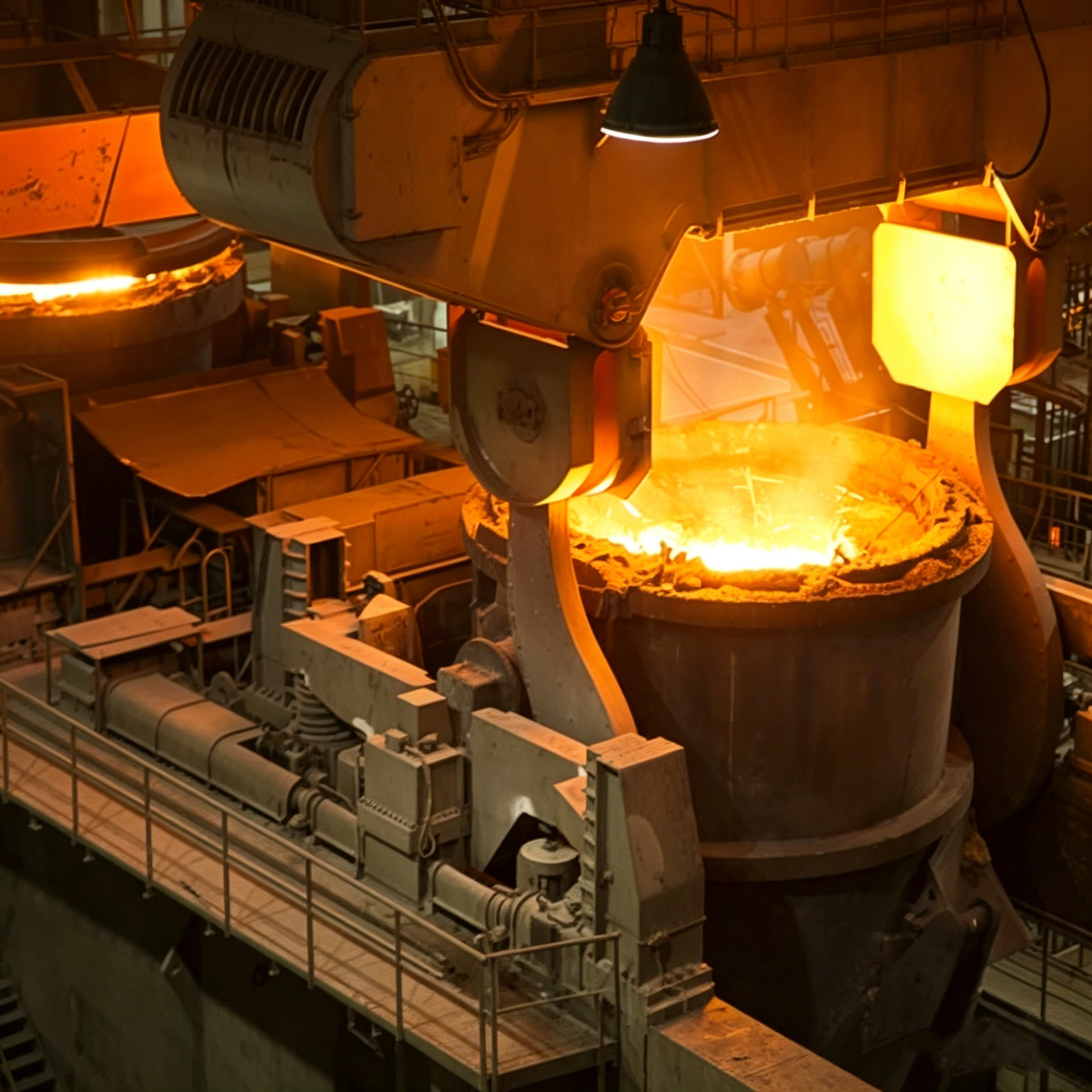

Transformation des métaux et métallurgie

Pour les processus de fusion des métaux, de traitement thermique et de frittage sous vide, nos éléments chauffants en graphite offrent une excellente résistance aux chocs thermiques et un chauffage uniforme. Ils fonctionnent de manière stable à des températures extrêmes, réduisant la déformation et l'oxydation des pièces et améliorant la pureté et les propriétés mécaniques des produits métalliques finis.

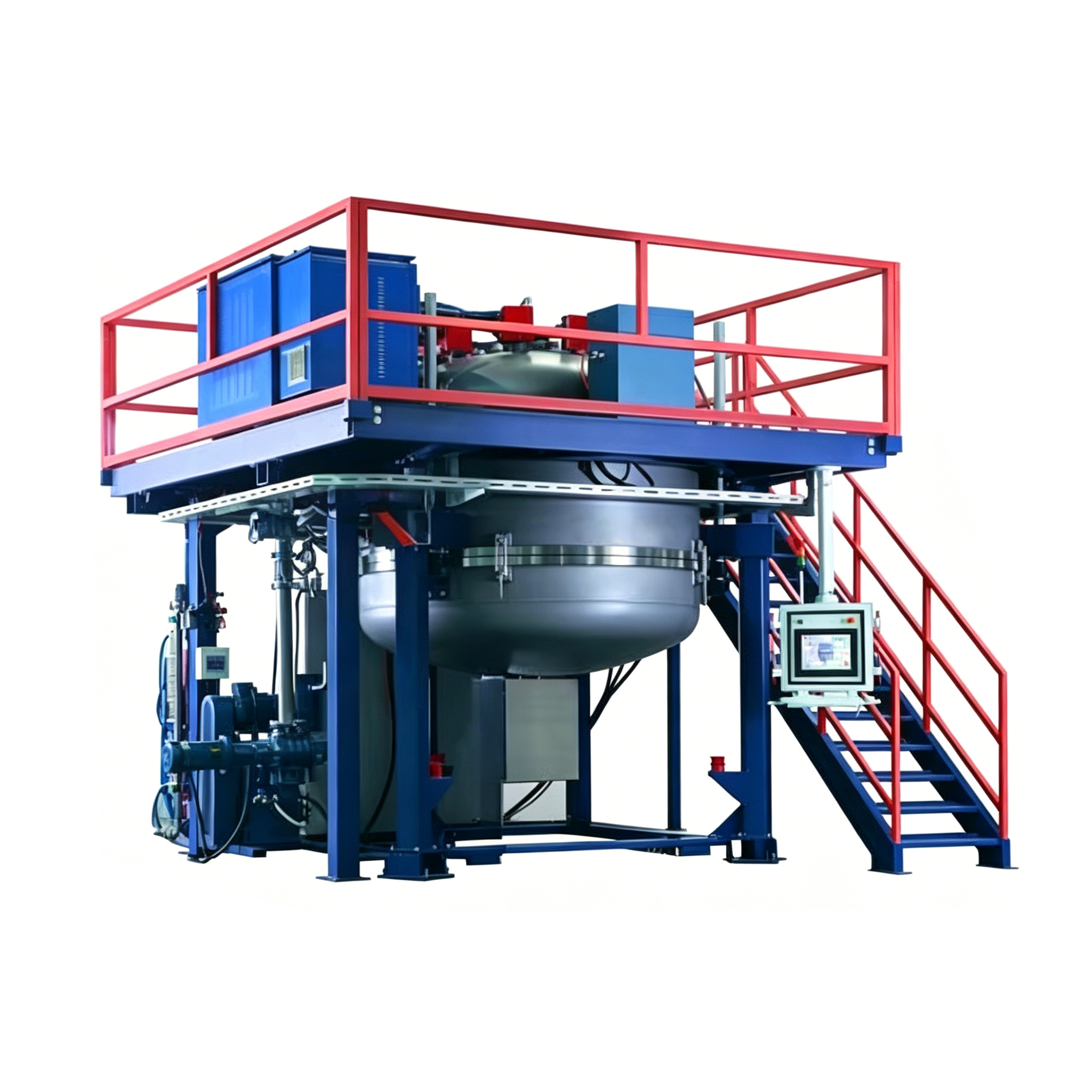

Industrie photovoltaïque et frittage

Nos réchauffeurs de graphite sont idéaux pour la coulée de lingots de silicium photovoltaïques et les fours de frittage à haute température. Avec une conductivité thermique élevée et une faible dilatation thermique, ils raccourcissent les cycles de production, réduisent la consommation d'énergie et maintiennent un fonctionnement stable à long terme dans des environnements continus à haute température.

En choisissant ce radiateur en graphite, vous bénéficiez d'une solution de chauffage haute température qui allie durabilité, fiabilité et efficacité. Ses performances répondent non seulement pleinement aux normes industrielles modernes, mais les surpassent également à bien des égards, fournissant une base solide pour améliorer l'efficacité de la production et garantir la qualité des produits dans des conditions de fonctionnement exigeantes.

Expédition et emballage du produit

Étant donné que les radiateurs en graphite sont des composants de précision fragiles, de grande valeur et sensibles à l'humidité, notre société suit les procédures standard d'emballage et d'expédition décrites ci-dessous pour garantir la sécurité des produits tout au long du processus, de l'expédition à l'installation.

• Expédition nationale : nous faisons généralement appel à des prestataires logistiques tels que Yunda et SF Express et proposons une livraison porte à porte.

• Expédition internationale : nous prenons en charge le fret maritime, le fret aérien ou les services express internationaux (tels que DHL) et sélectionnerons la solution optimale en fonction de l'emplacement et de l'urgence du client.

• Tous les produits exportés sont accompagnés d'une liste de colisage complète, d'une facture commerciale et d'un certificat d'origine (si nécessaire), et nous vous aidons dans les procédures de dédouanement.

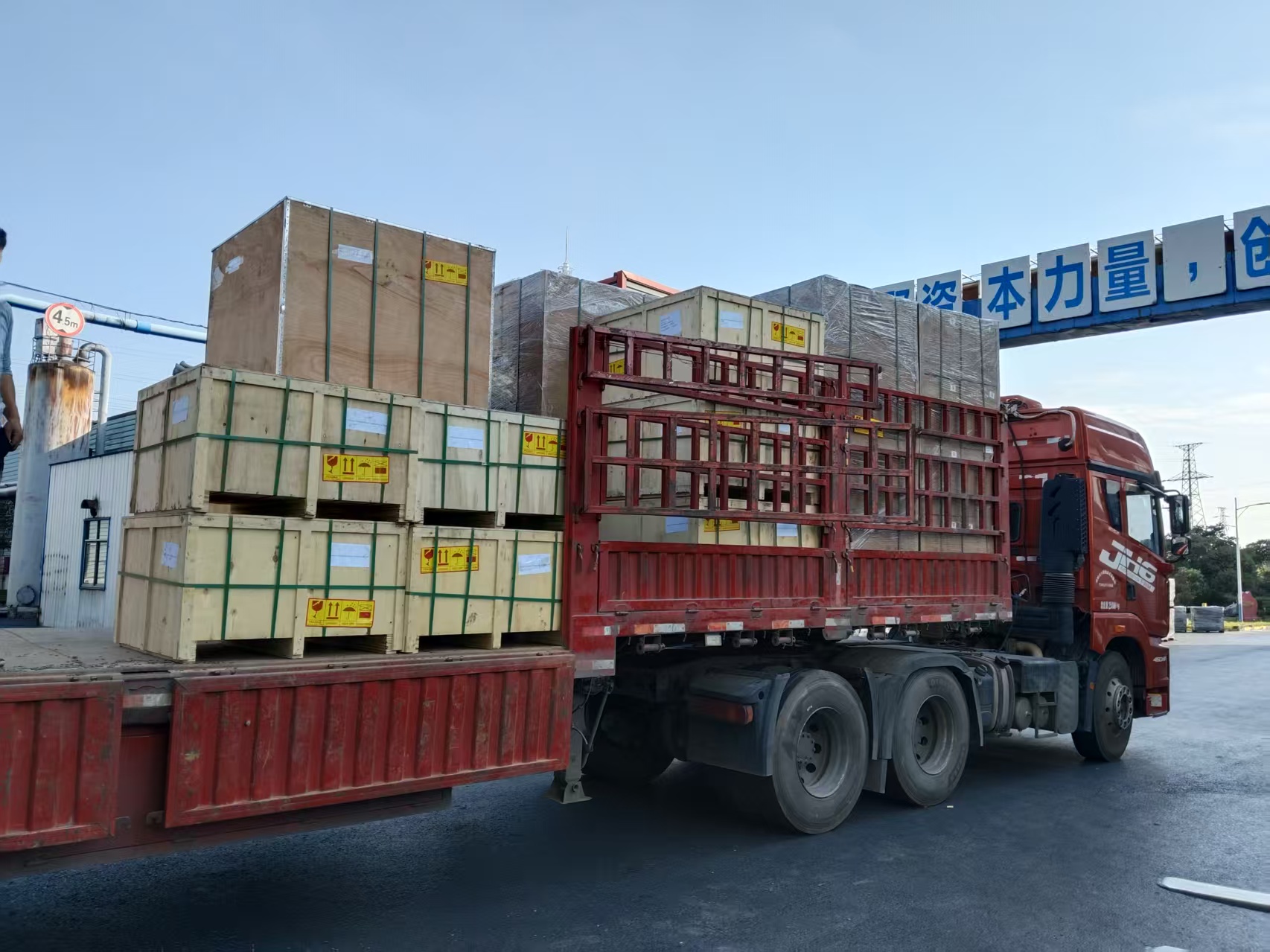

Vue panoramique du chargement

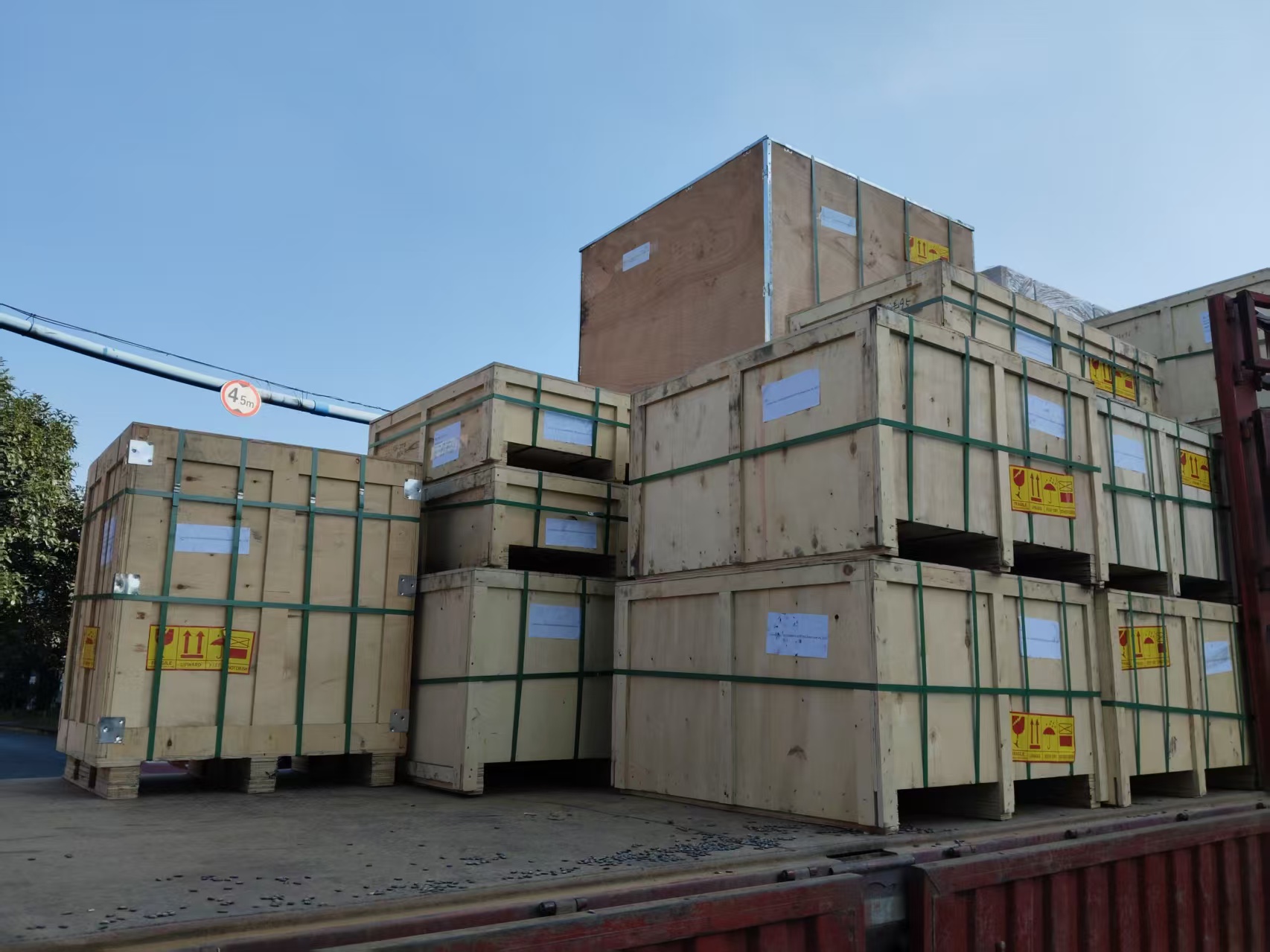

Close-up de caisses en bois empilées

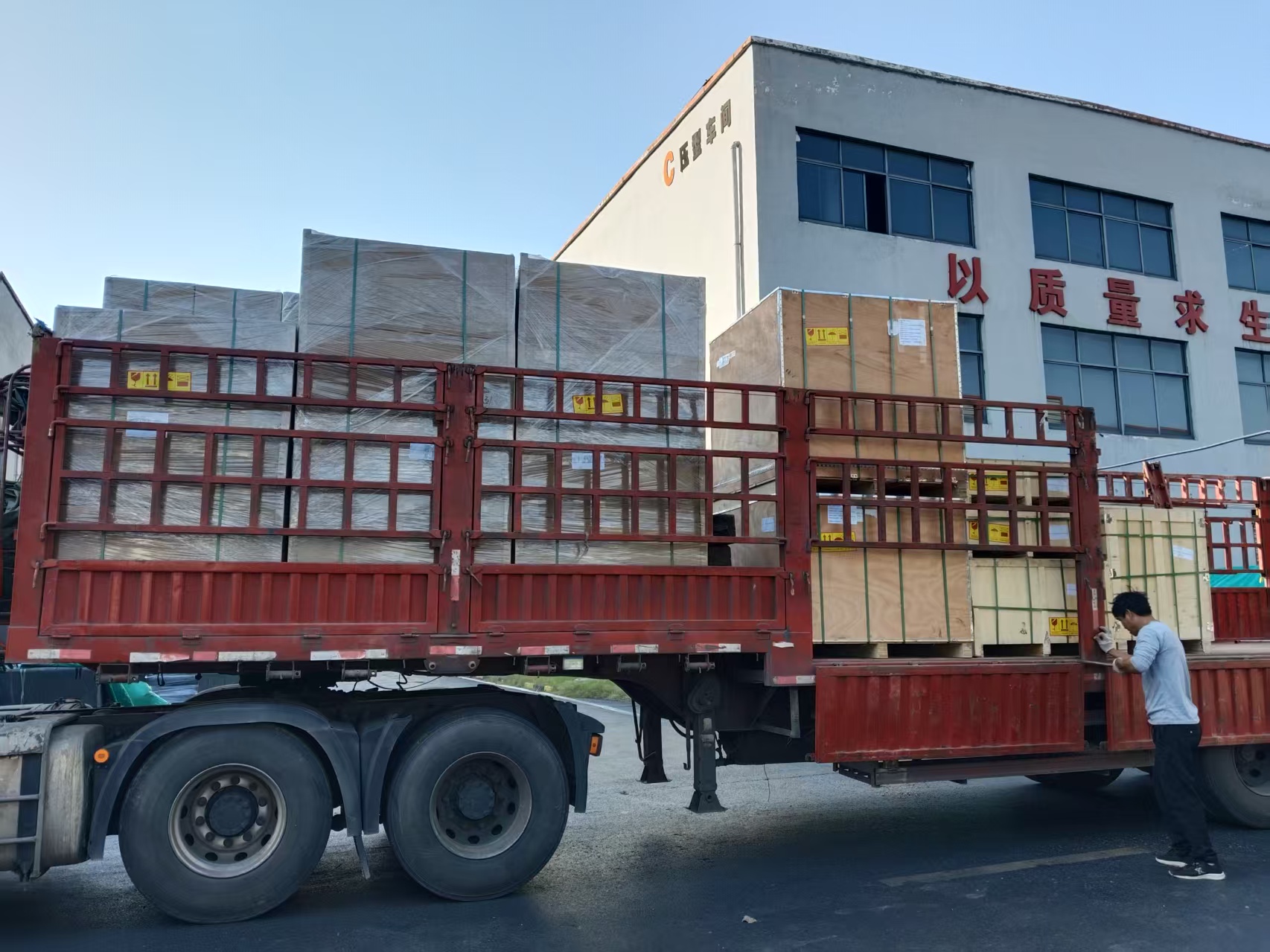

Chargement latéral

Les boîtes sont étiquetées avec des instructions telles que « Fragile », « Garder au sec » et « Ce côté vers le haut ».

FAQ :

• Q : L'uniformité de la température des radiateurs en graphite diminue-t-elle avec une utilisation prolongée ? Comment les entretenir ?

  R : Après une utilisation prolongée et fréquente impliquant des cycles à haute température, l'uniformité de la température peut se détériorer légèrement. Ceci est principalement dû à des modifications de la microstructure du graphite, au vieillissement des éléments chauffants ou à une dérive du capteur. Il est recommandé d'effectuer une inspection tous les six mois à l'aide d'une caméra thermique infrarouge ou d'une sonde de température multipoint. Si l'écart d'uniformité dépasse ±2 °C, recalibrez le système de contrôle de la température ou remplacez les composants chauffants vieillis. Après une utilisation de routine, laissez la température du four descendre en dessous de 100 °C avant de fermer l'atmosphère protectrice afin de minimiser les dommages dus aux contraintes thermiques.

• Q : Quelle est la durée de vie typique d’un radiateur en graphite ? Quels facteurs affectent sa durée de vie ?

  R : Dans des conditions normales de fonctionnement (sous vide ou atmosphère protectrice et dans la plage de température nominale), la durée de vie continue peut dépasser 10 000 heures. Les facteurs clés affectant la durée de vie comprennent : le fonctionnement à des températures excessives (dépassant 3 000 °C dans une atmosphère protectrice ou 2 300 °C sous vide), des fluctuations de température fréquentes et drastiques, l’oxydation provoquée par l’entrée d’air dans le four et les impacts mécaniques ou les contraintes inégales lors de l’installation. Le respect des procédures d'exploitation peut effectivement prolonger la durée de vie.

• Q : Proposez-vous des radiateurs en graphite personnalisés dans différentes tailles et configurations ? Combien de temps prend le processus de personnalisation ?

  R : Nous prenons entièrement en charge la personnalisation. Nous pouvons personnaliser des produits avec diverses structures, telles que des conceptions tubulaires, à plaques et à fentes divisées, et dans toutes les dimensions (diamètre : 10 mm à 2 000 mm ; longueur : 50 mm à 5 000 mm) en fonction des dimensions de la chambre du four, de la puissance de chauffage et des exigences d'uniformité de la température. Pour la personnalisation, veuillez fournir des dessins détaillés ou des paramètres de fonctionnement. Le délai de livraison pour les échantillons est d'environ 15 jours et d'environ 60 jours pour les commandes groupées ; ces délais peuvent varier en fonction de la complexité de la personnalisation.

• Q : L'humidité affecte-t-elle les performances des radiateurs en graphite ? Comment doivent-ils être stockés ?

  R : L'exposition à l'humidité peut gravement affecter les performances et provoquer des problèmes tels que des fissures ou des éclats pendant le chauffage. Les exigences de stockage sont les suivantes : l'entrepôt doit être sec et bien ventilé, avec une température de 5°C à 25°C et une humidité relative de 50 à 60 %. Les produits doivent être placés sur des étagères en bois à au moins 20 cm du sol pour éviter tout contact direct avec les surfaces en brique, terre ou béton. Les produits non ouverts doivent rester dans leur emballage d'origine sous vide, et tout produit ouvert mais non utilisé doit être rapidement scellé dans des sacs étanches à l'humidité.
