Tiges de support en graphite isostatique de haute pureté | Arbres de support en graphite porteurs à haute température pour fours monocristallins | Sur mesure

▍ Description du produit

Qu'est-ce qu'une tige de support en graphite ?

Une tige de support en graphite, également connue sous le nom de barre de support en graphite, de tige de poussée en graphite ou de colonne de graphite, est un composant structurel en forme de tige fabriqué à partir de graphite de haute pureté par pressage isostatique et usinage de précision. Il ne s'agit pas simplement d'un « composant de support » : dans les systèmes de champ thermique industriels modernes, les tiges de support en graphite remplissent de multiples fonctions critiques, notamment le support de charge, le positionnement du champ thermique, l'isolation de l'atmosphère et la transmission de précision.

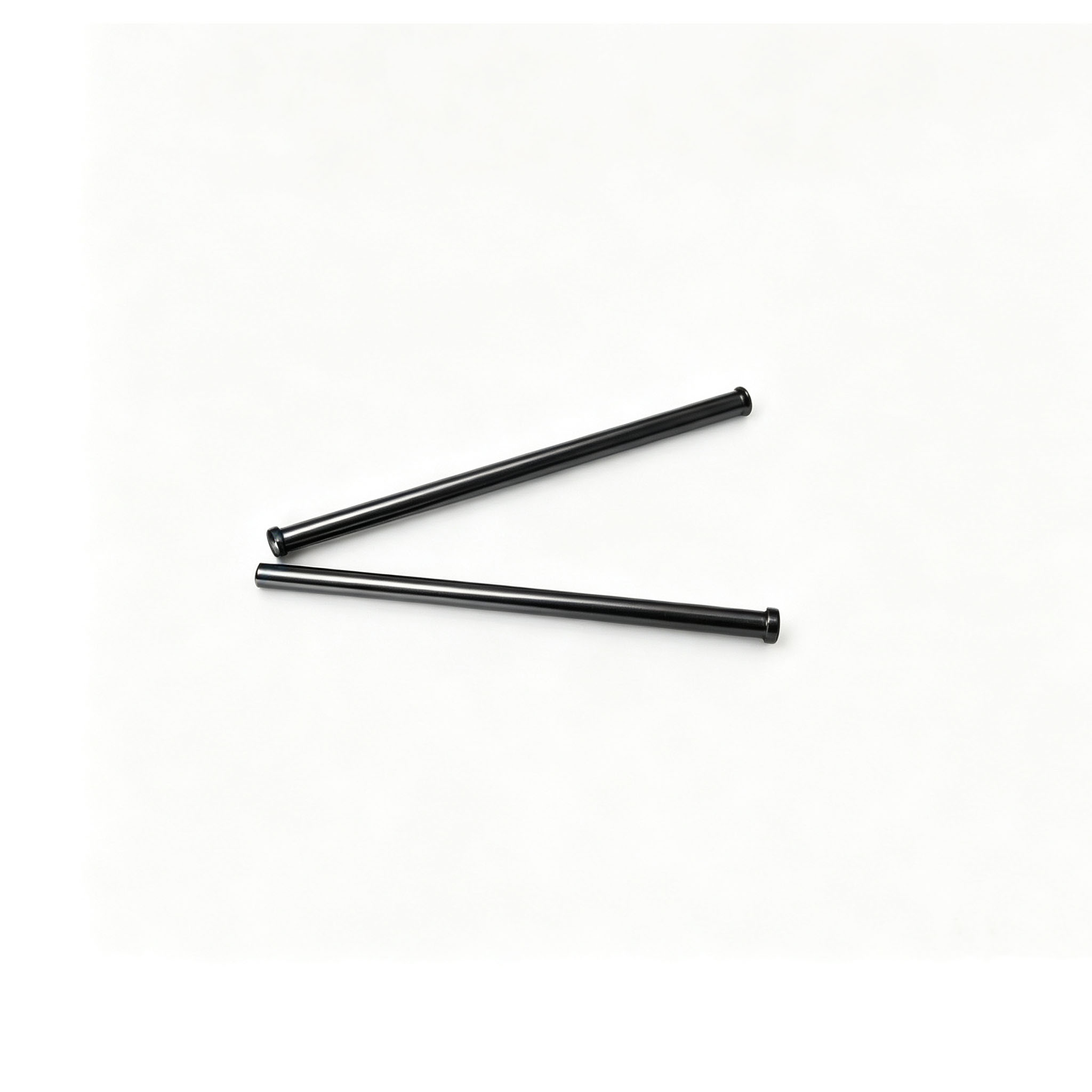

Tige de support fine en graphite

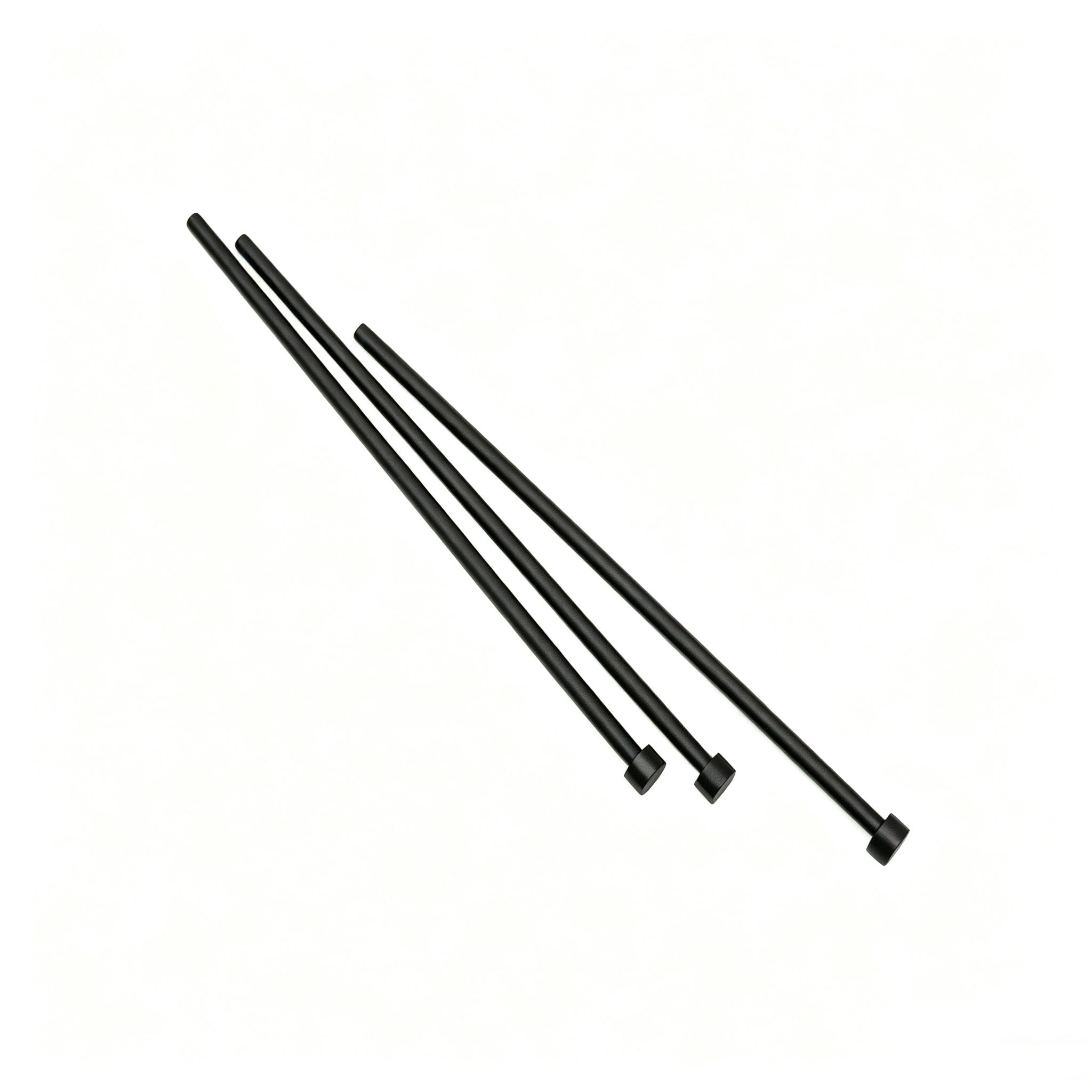

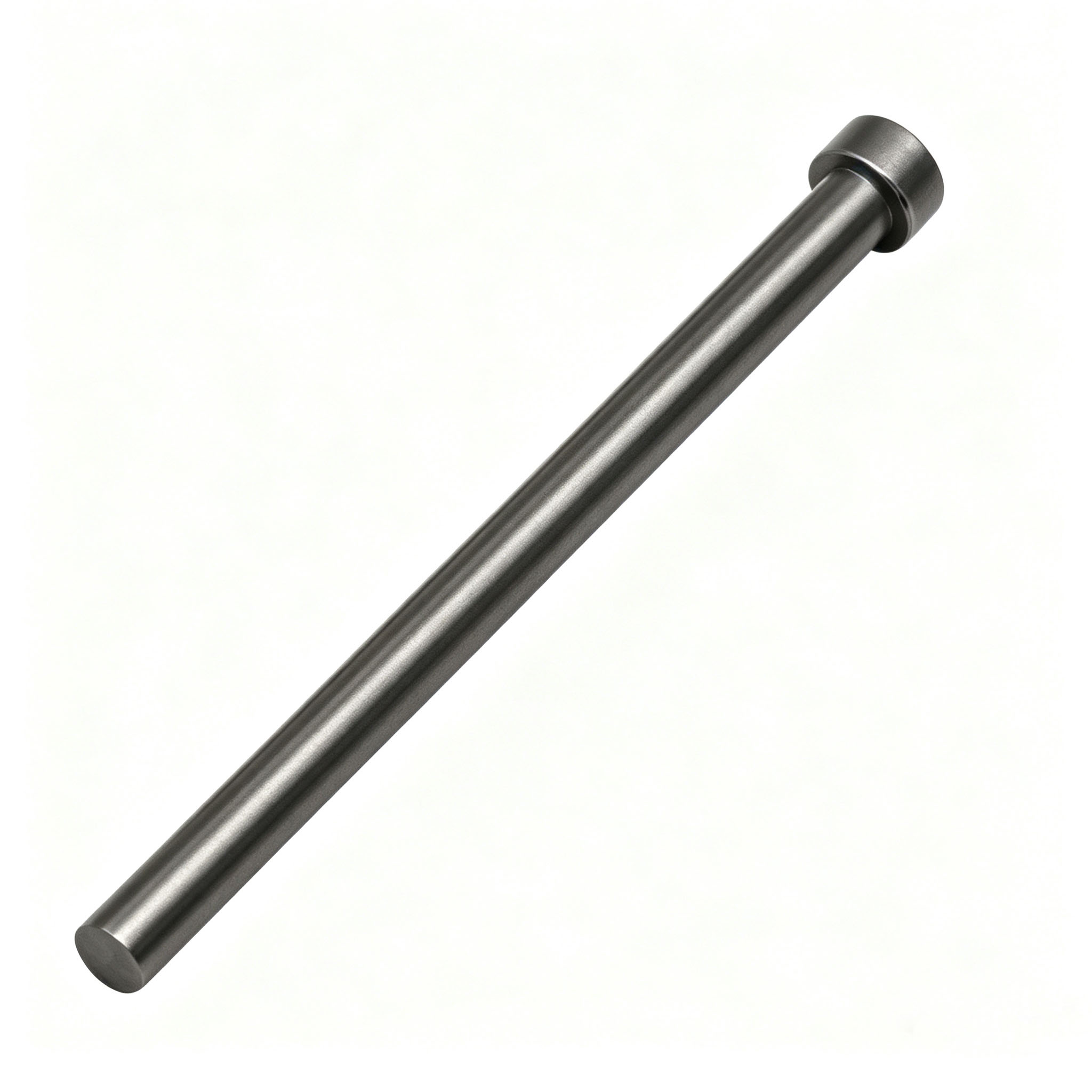

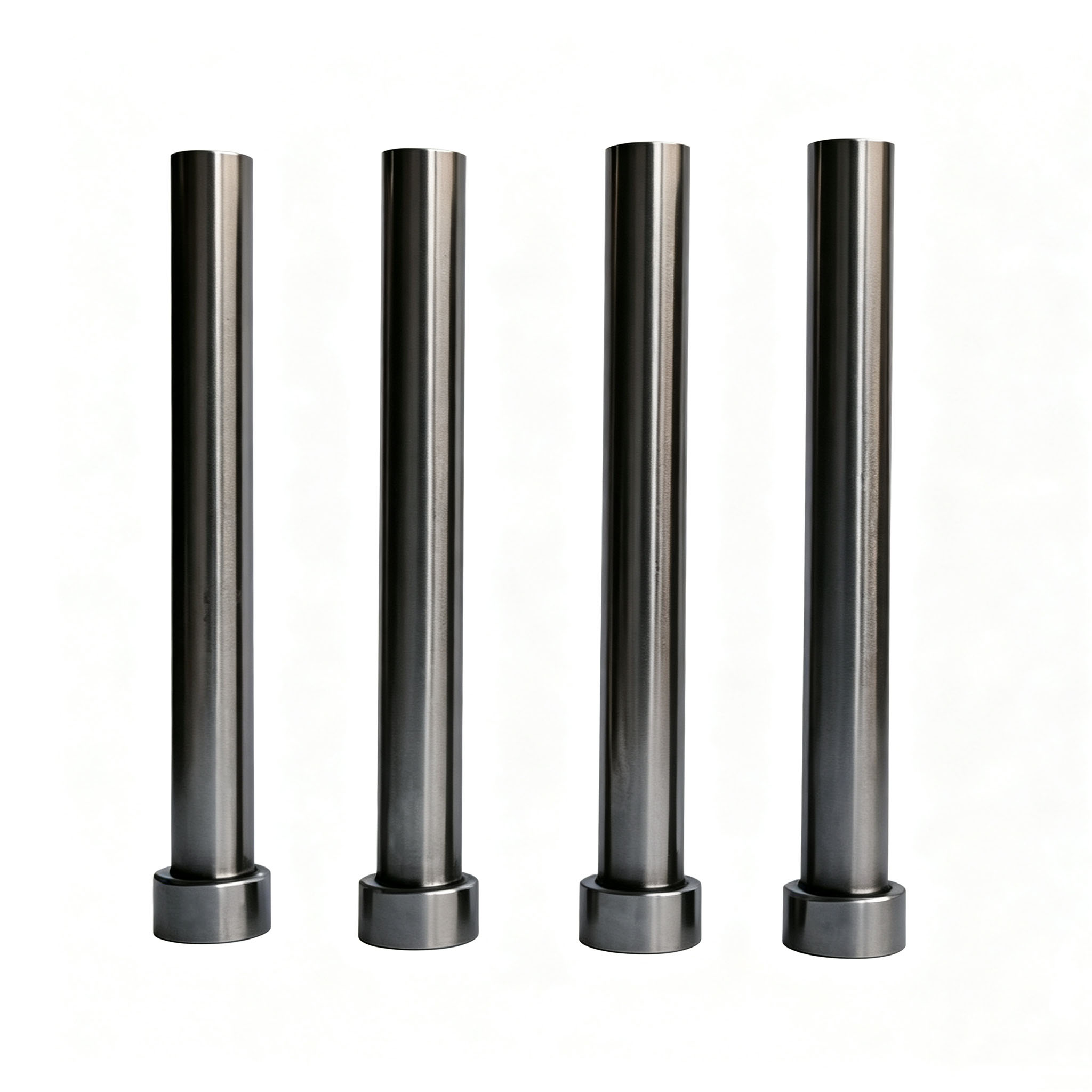

Tige en graphite à tête intégrée standard

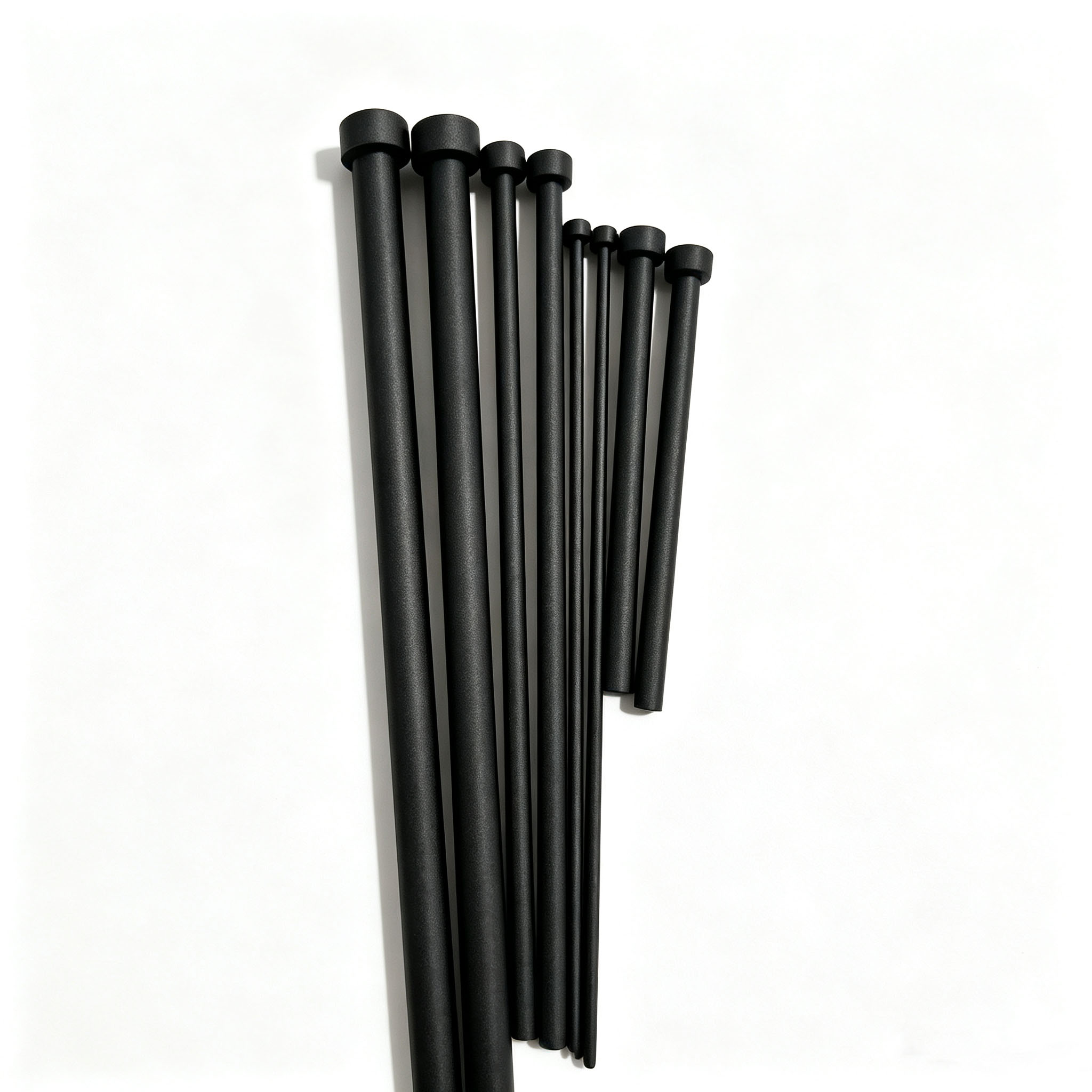

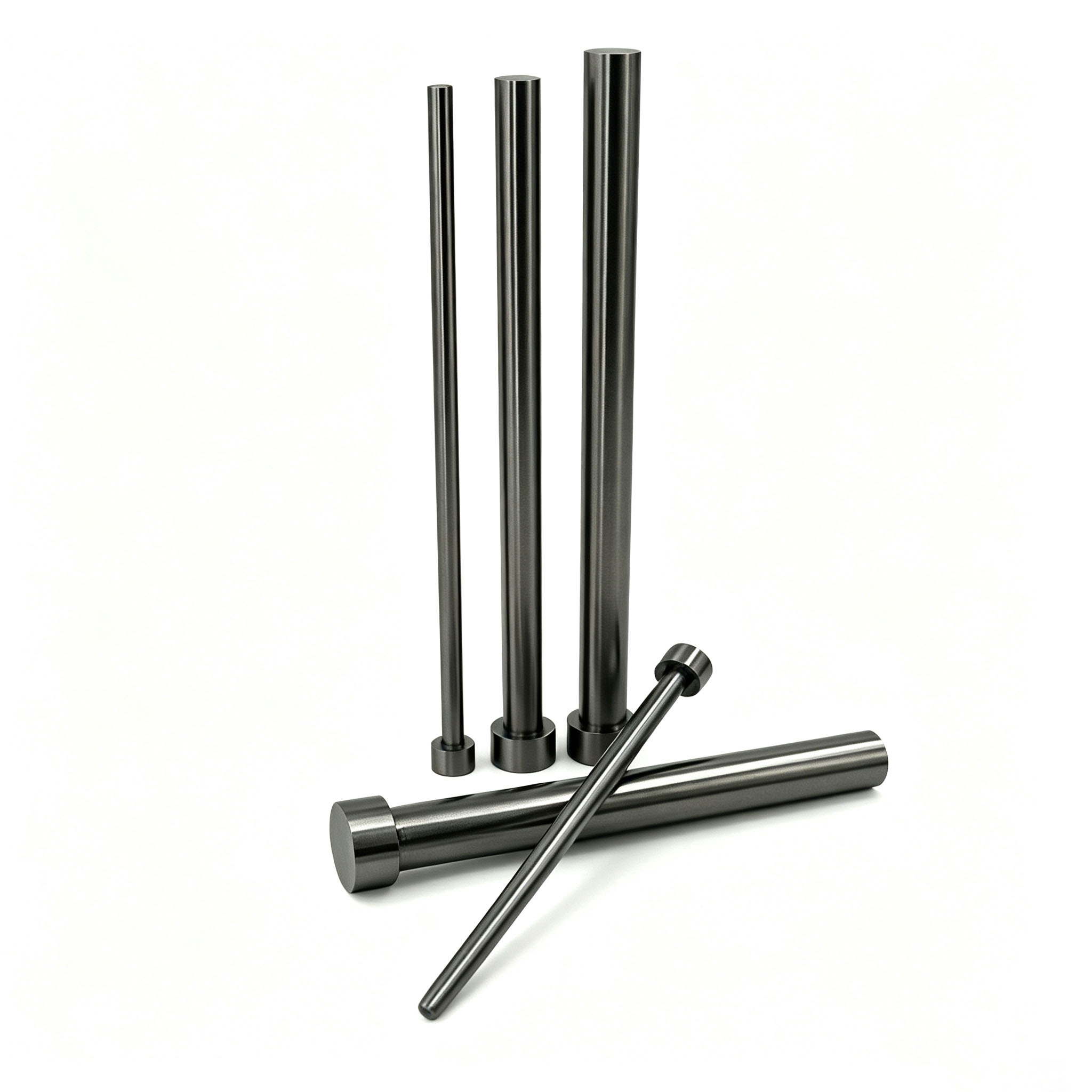

Arbre porteur en graphite de taille mixte

Par rapport aux composants de support métalliques (tiges de molybdène, tiges de tungstène et alliages résistants à la chaleur), les tiges de support en graphite offrent des avantages de performances extrêmement significatifs dans les environnements à très haute température :

Aperçu clé : lors du tirage du silicium monocristallin pour semi-conducteurs, si la tige de support contient des traces d'impuretés métalliques telles que du fer, du nickel ou du cuivre (> 10 ppm), ces impuretés se volatiliseront à des températures supérieures à 2 000 °C et se déposeront dans le silicium fondu, provoquant directement des dislocations cristallines et une diminution de la durée de vie des porteurs minoritaires, entraînant la mise au rebut de l'ensemble du lot de silicium. Les tiges de support en graphite de haute pureté de Ningheda subissent un traitement de purification à haute température, avec une teneur en cendres contrôlée à <50 ppm, fournissant un environnement de support « zéro contamination » pour la croissance des cristaux.

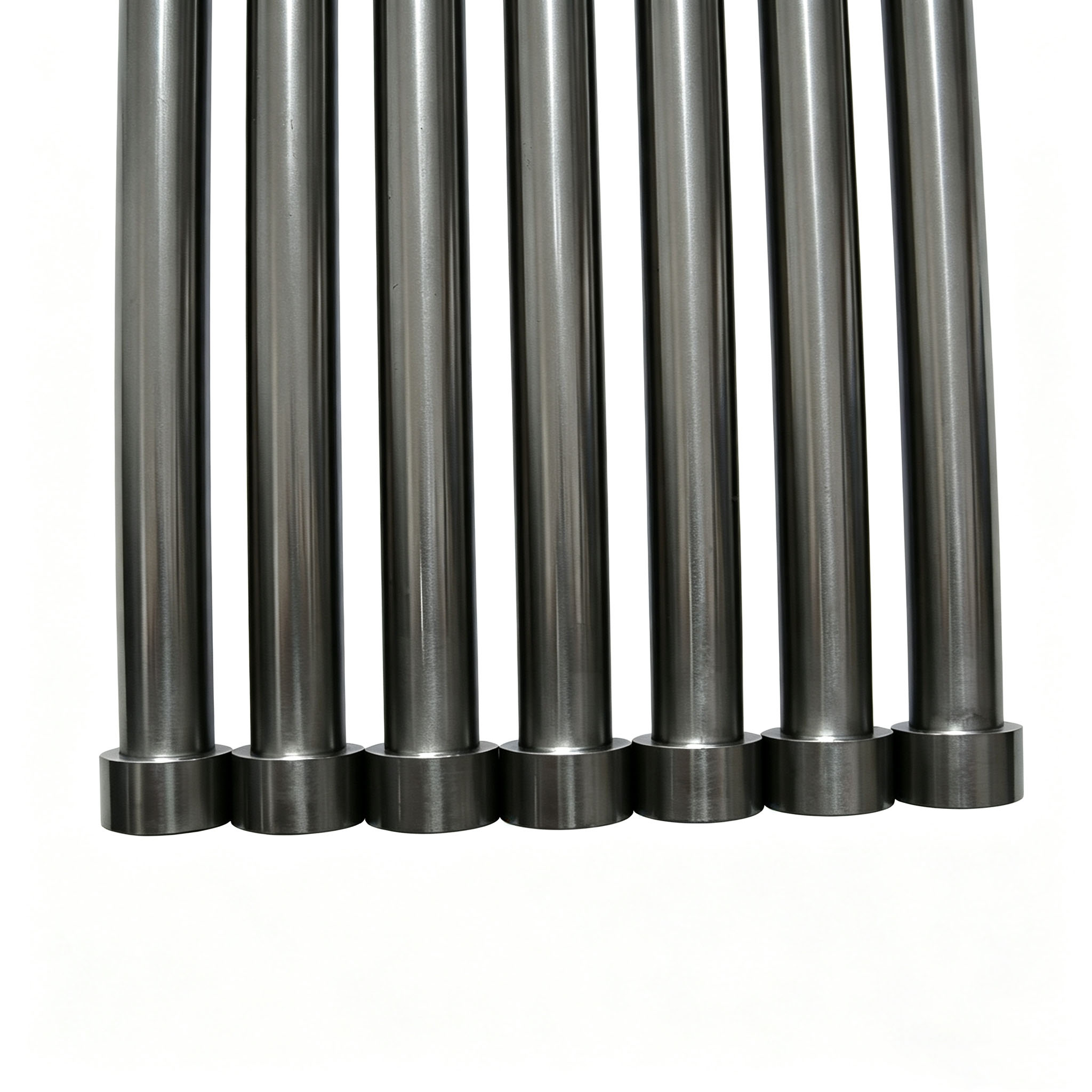

Tige de support en graphite poli par lots

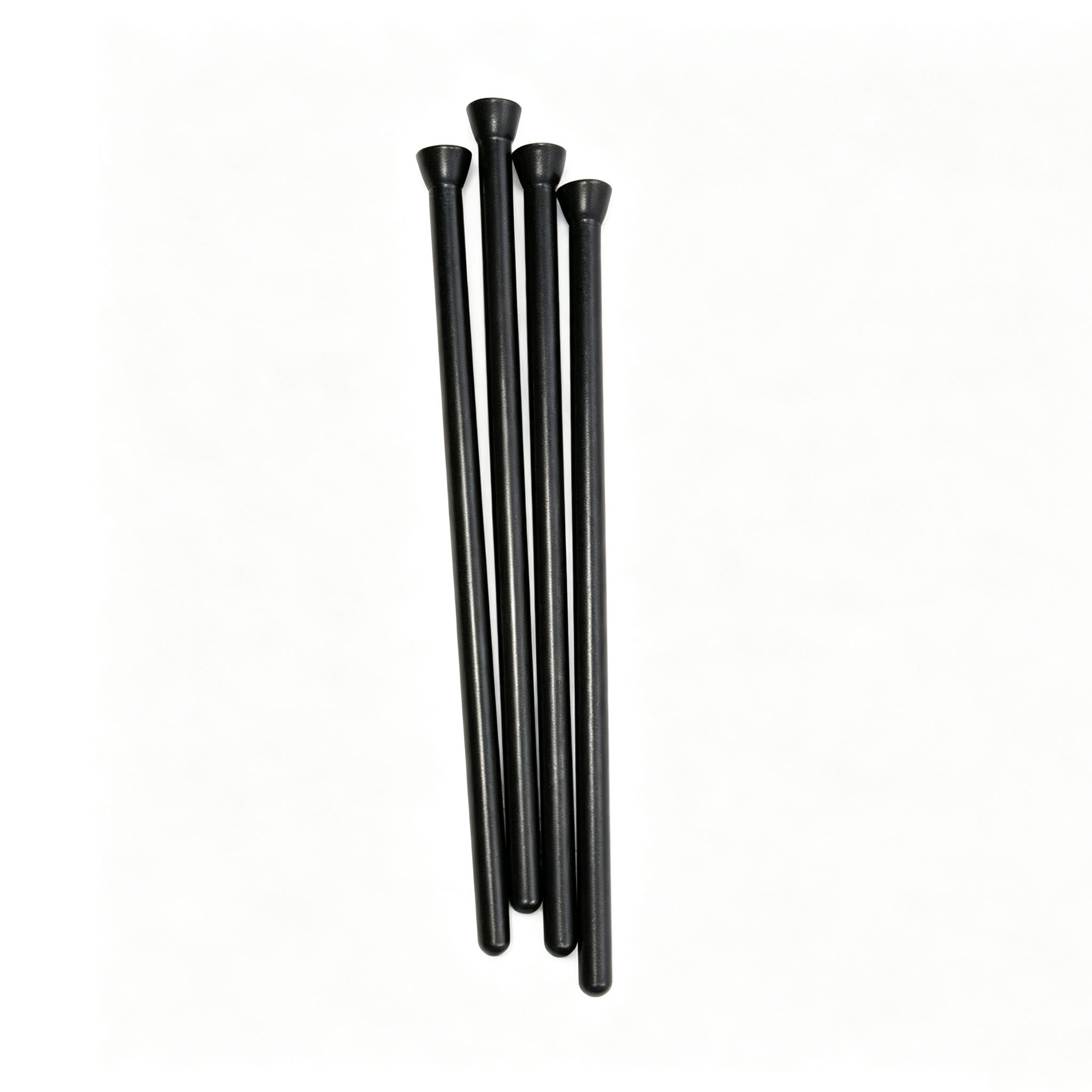

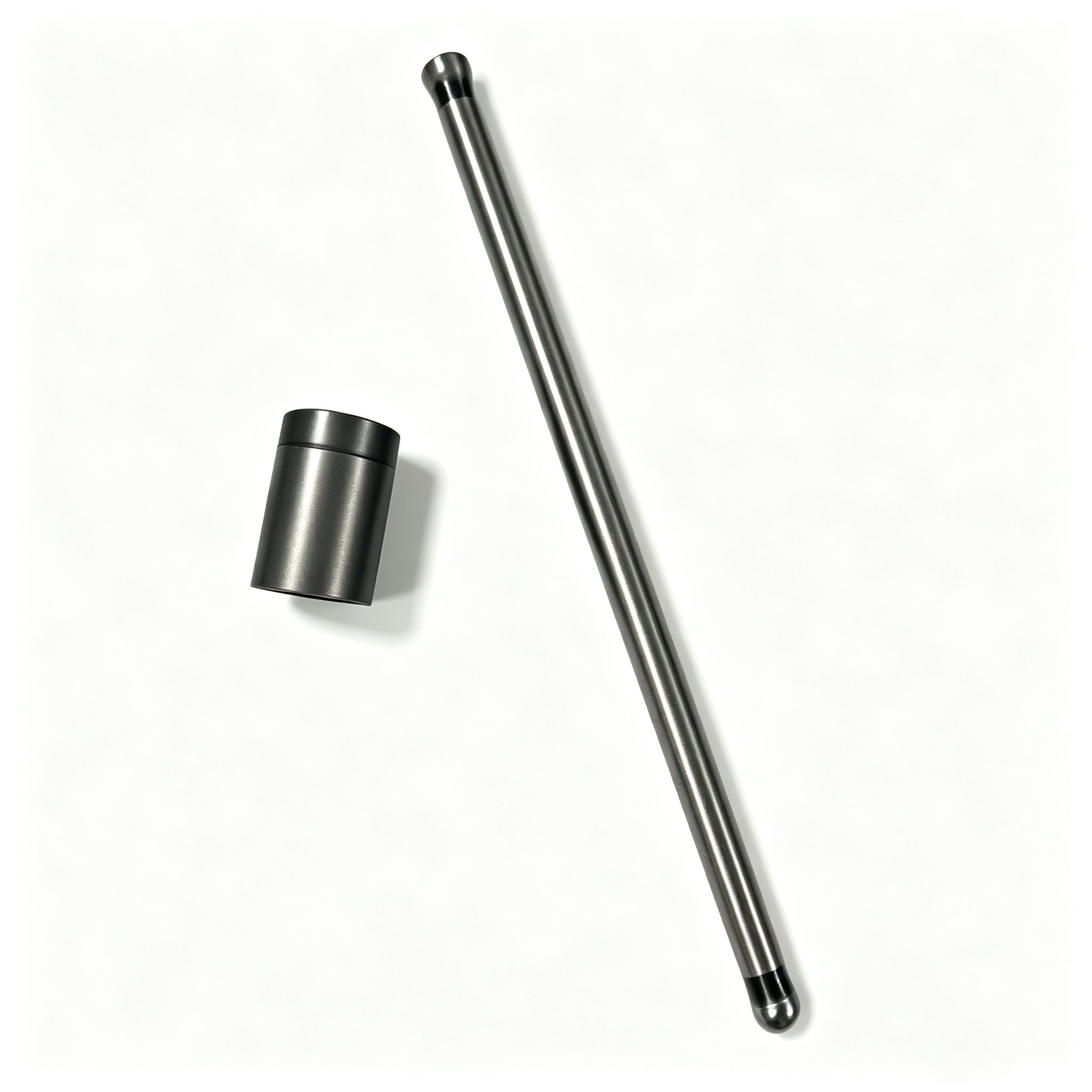

Tige en graphite à pointe sphérique avec manchon

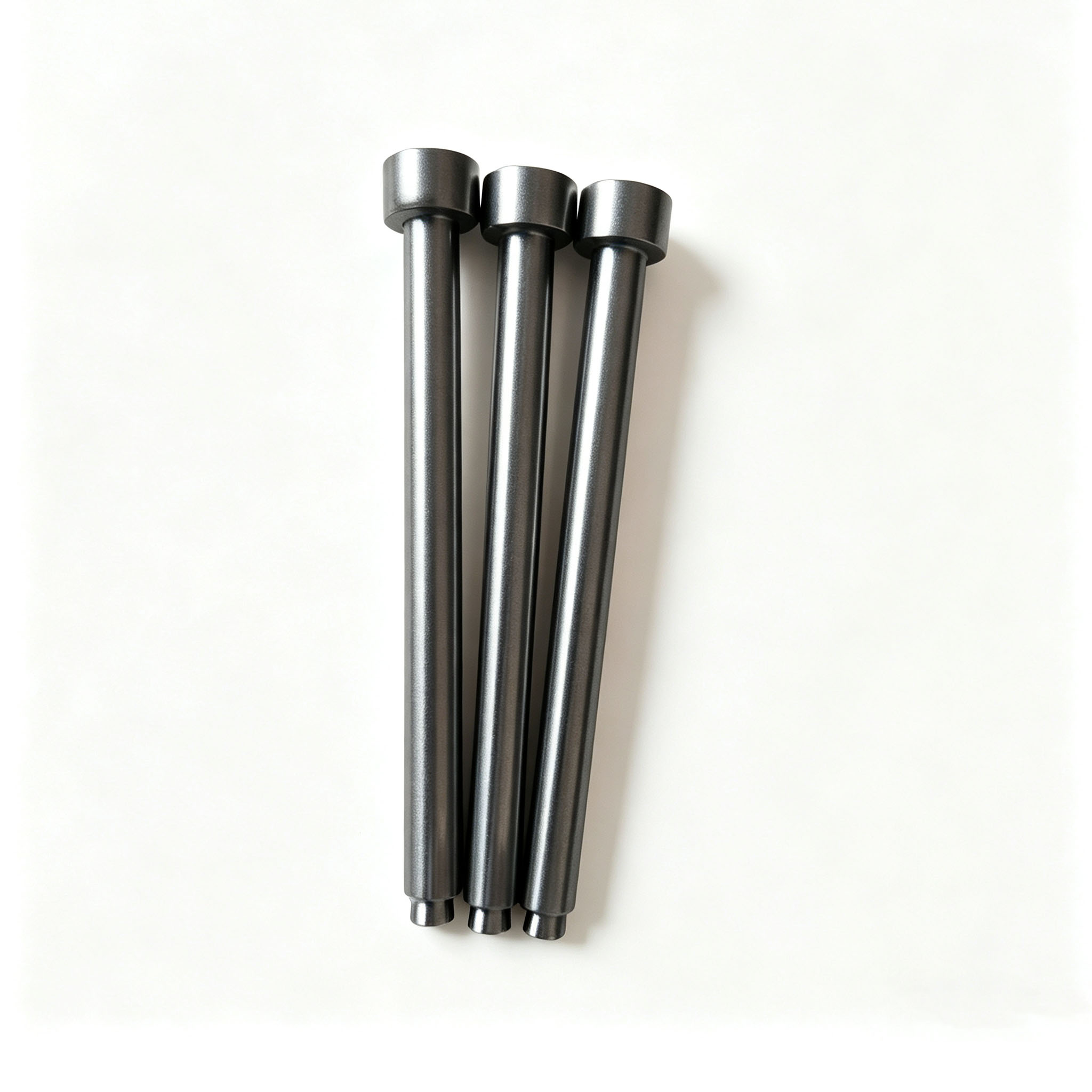

Arbre de support court en graphite à charge élevée

▍ Avantages du produit

1. Avantages des propriétés du matériau

① Stabilité à très haute température

Le graphite a une température de sublimation pouvant atteindre 3 652°C et maintient une résistance mécanique stable même à des températures supérieures à 2 000°C dans des atmosphères non oxydantes (vide, argon, azote).

Son coefficient de dilatation thermique n'est que de 1/3 à 1/5 de celui des métaux, ce qui entraîne des changements dimensionnels minimes lors de brusques fluctuations de température et empêche la déformation structurelle causée par les contraintes thermiques.

② Excellente résistance aux chocs thermiques

Le graphite a une conductivité thermique élevée (80 à 150 W/m·K), permettant à la chaleur de se diffuser rapidement et uniformément.

Il peut résister à des vitesses de chauffage et de refroidissement supérieures à 1 000 °C/min, ce qui le rend adapté aux cycles thermiques fréquents dans la production par lots.

③ Le « Roi de l'inertie » dans le monde chimique

À l'exception des acides oxydants forts (HNO₃ concentré, H₂SO₄ concentré) et des atmosphères oxydantes à haute température, le graphite est inerte envers la grande majorité des métaux en fusion, des solutions acides, alcalines et salines, ainsi que des solvants organiques.

Il ne mouille pas, ne réagit pas et ne contamine pas les supports tels que l'aluminium fondu, le cuivre, l'argent et le verre.

④ Autolubrification et usinabilité

La structure cristalline en couches confère au graphite des propriétés autolubrifiantes naturelles, garantissant des connexions filetées lisses sans grippage.

La faible dureté (dureté Shore 40–70) permet l'usinage de géométries complexes : alésages internes, filetages, marches, rainures et sections transversales irrégulières.

Tige de support simple en graphite poli

Tige de support fine en graphite mat

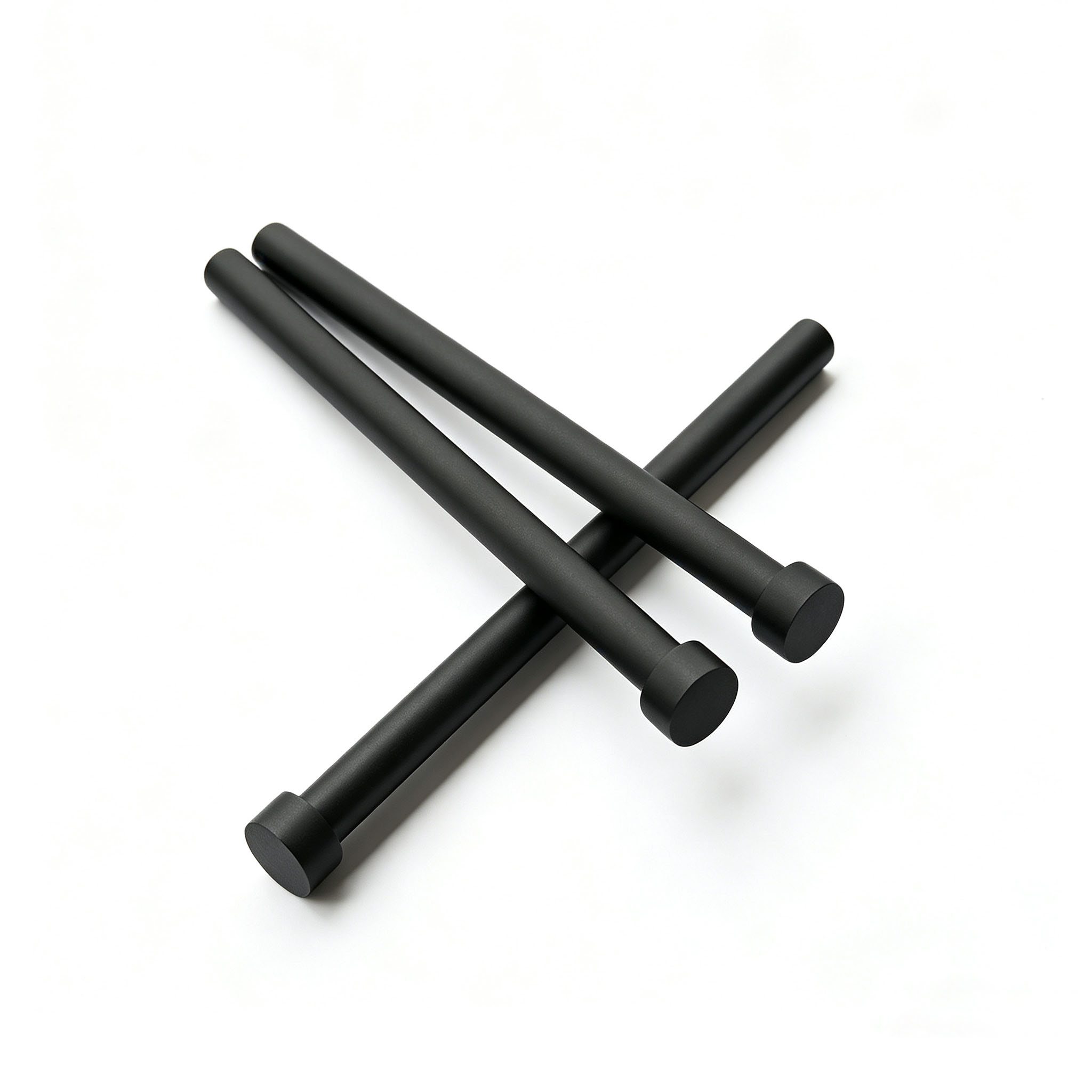

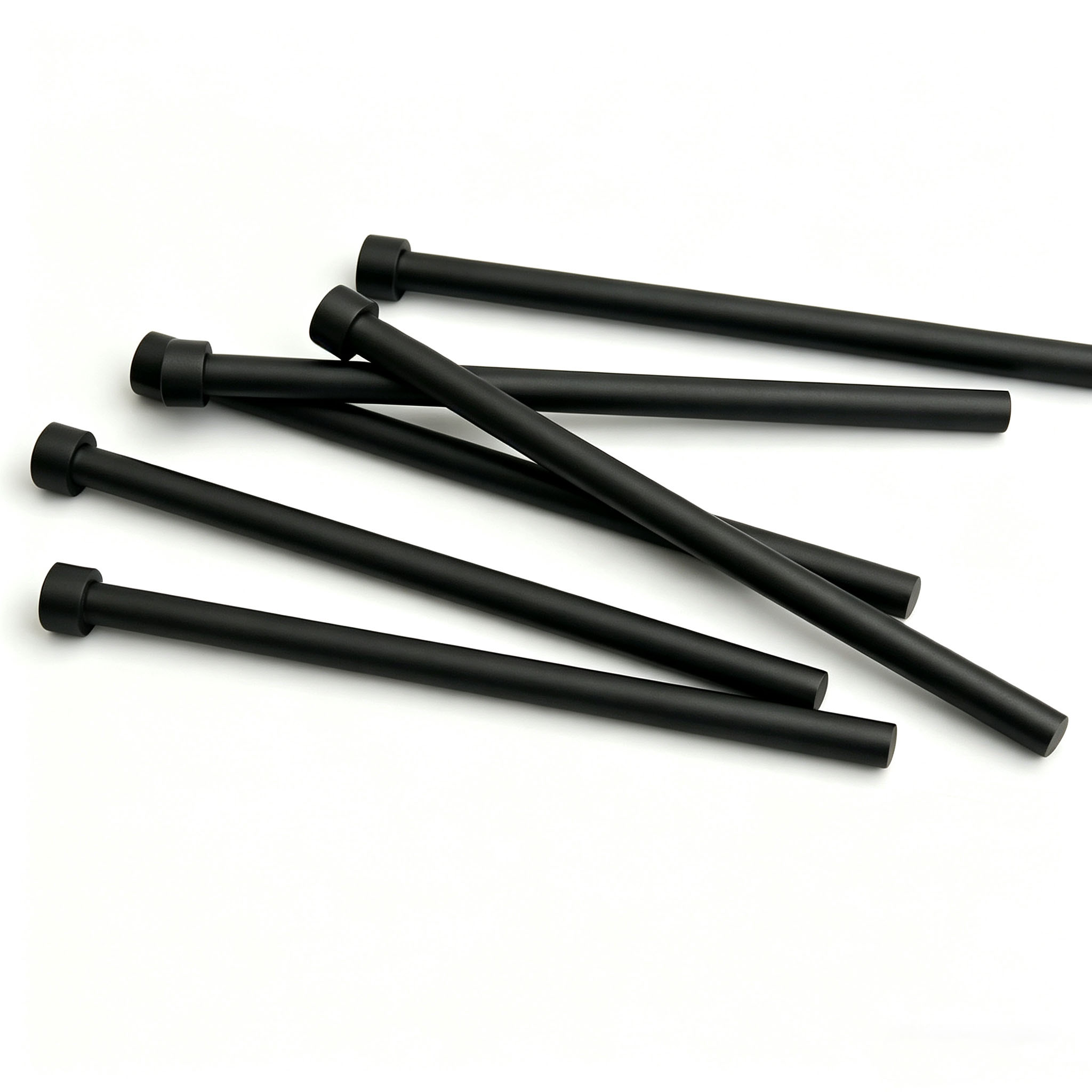

Barre de support en graphite noir mat en vrac

2. Avantages de la capacité de fabrication

Notes de personnalisation : les spécifications ci-dessus sont uniquement à titre de référence. Les produits réels peuvent être personnalisés selon les dessins du client, notamment : réducteurs, alésages internes, filetages externes, filetages internes, rainures annulaires, trous de goupille de positionnement et sections transversales spéciales. N'hésitez pas à fournir des dessins ou des spécifications techniques ; nous vous répondrons avec une évaluation de faisabilité et un devis dans les 24 heures.

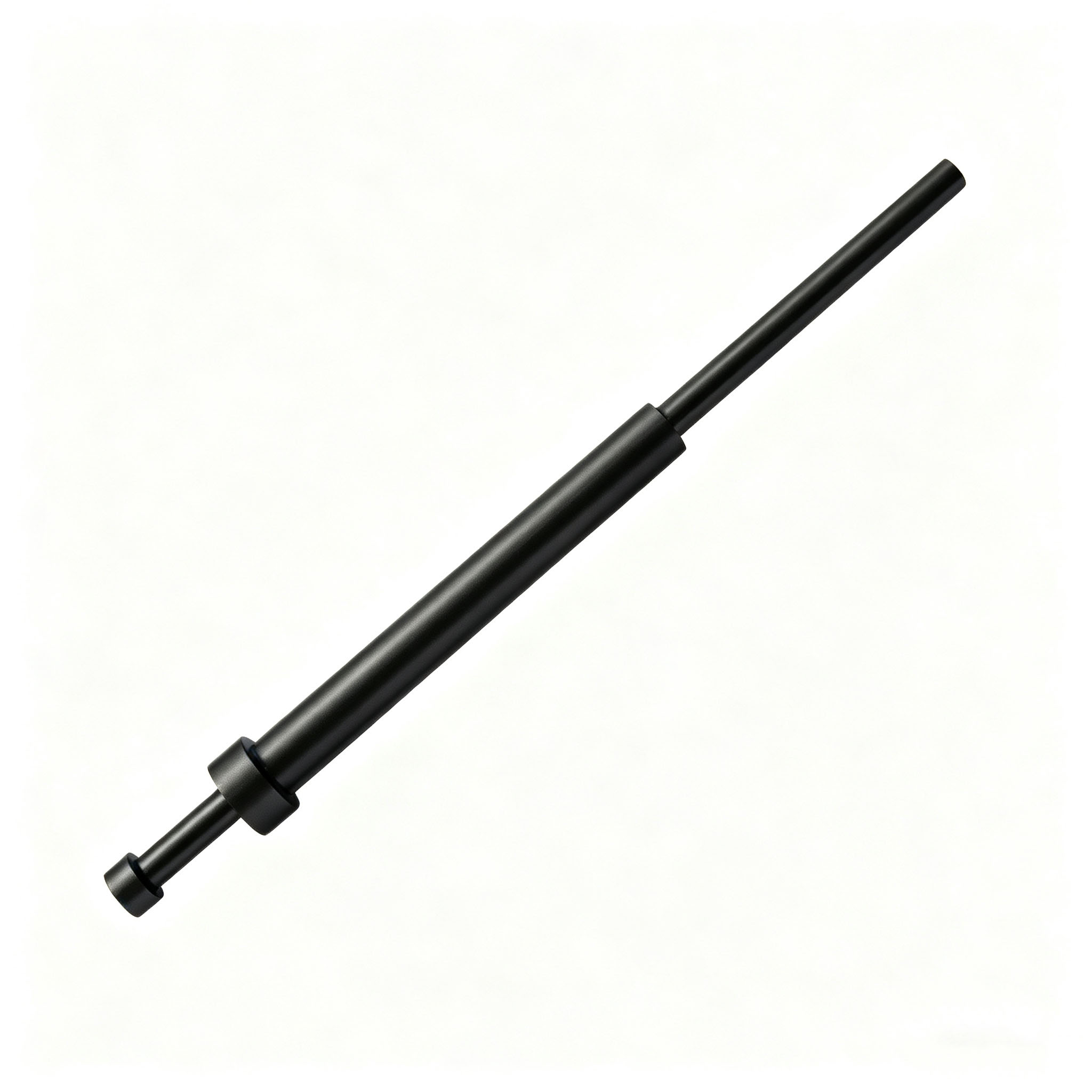

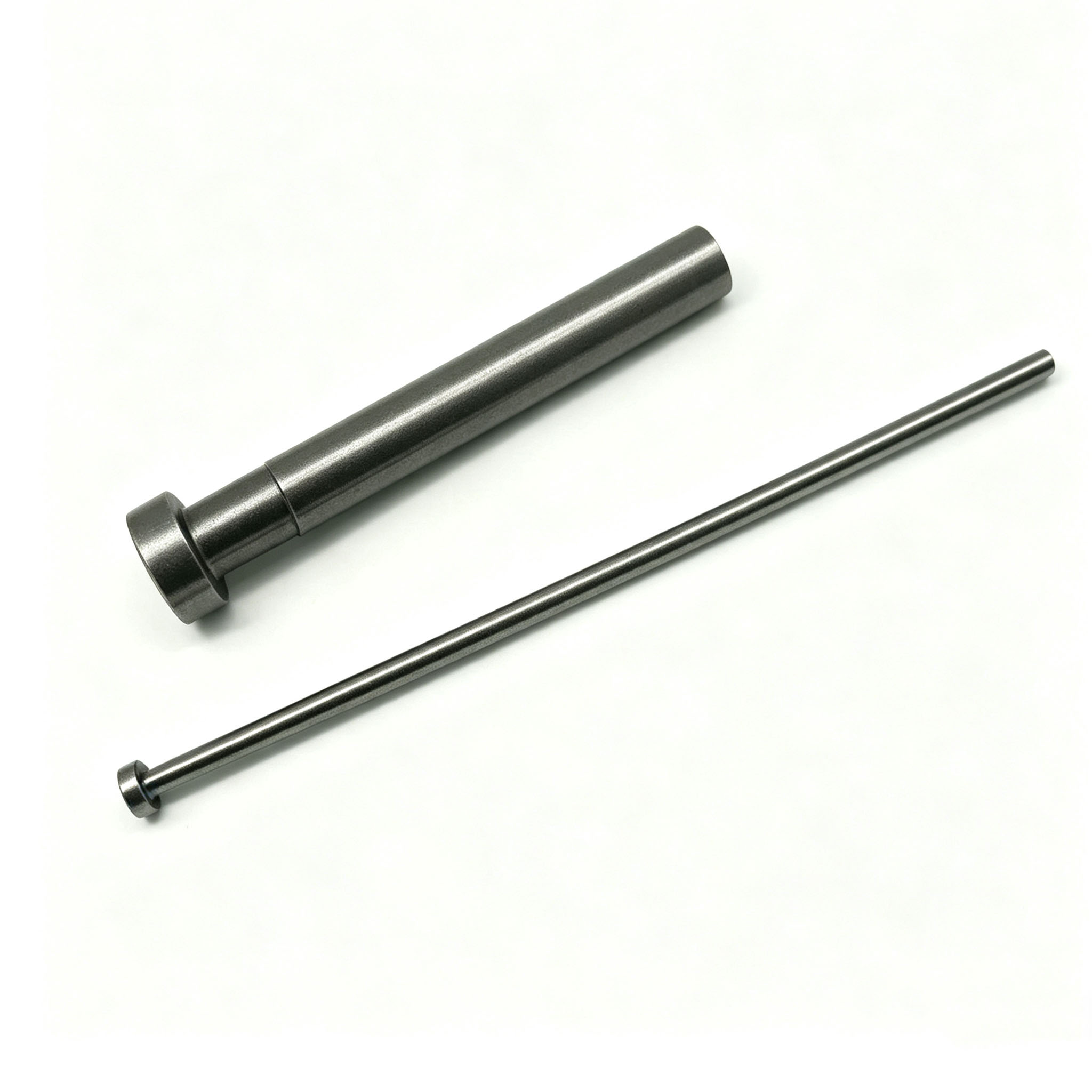

Tige de support en graphite personnalisée de type étape

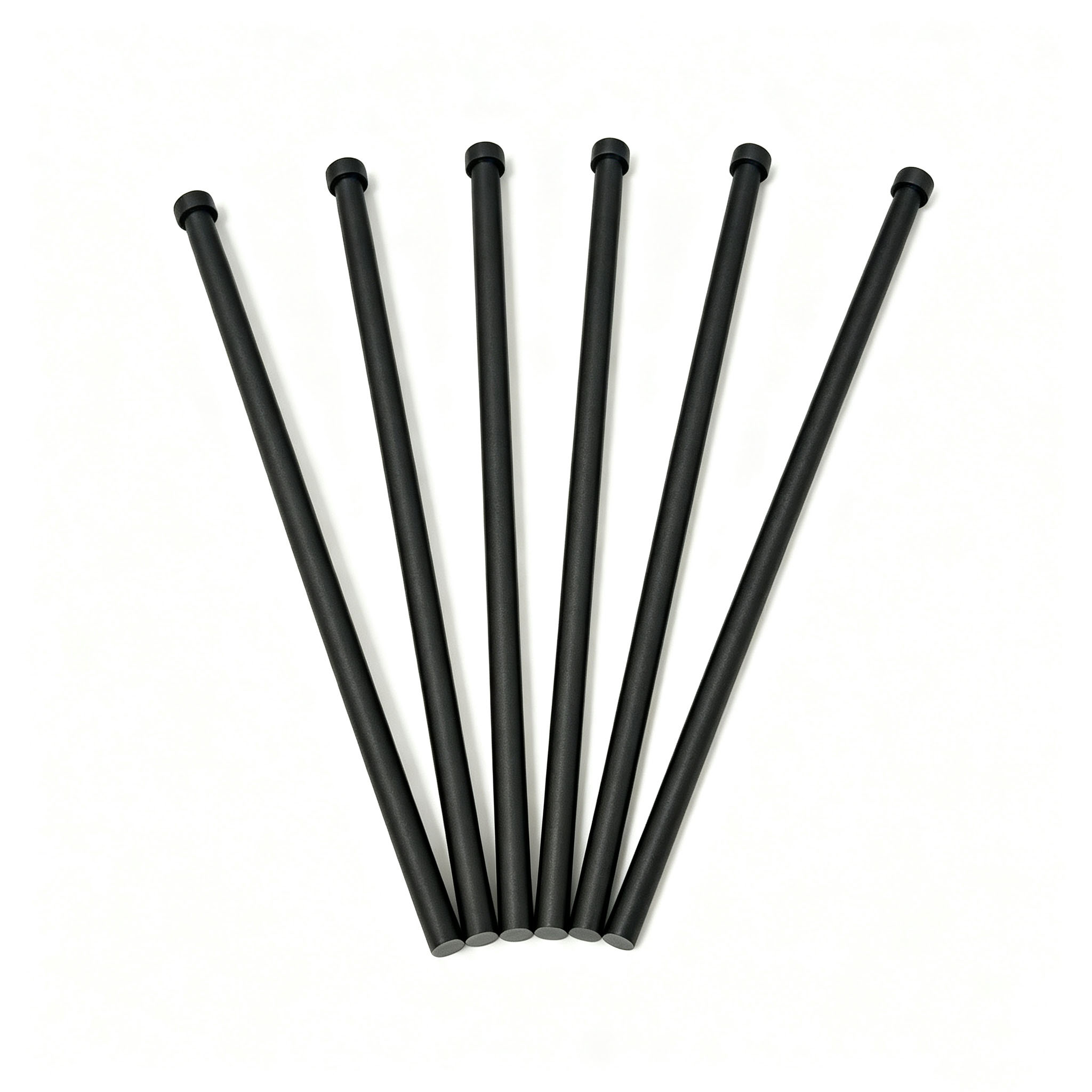

Tige de graphite standard disposée en ventilateur

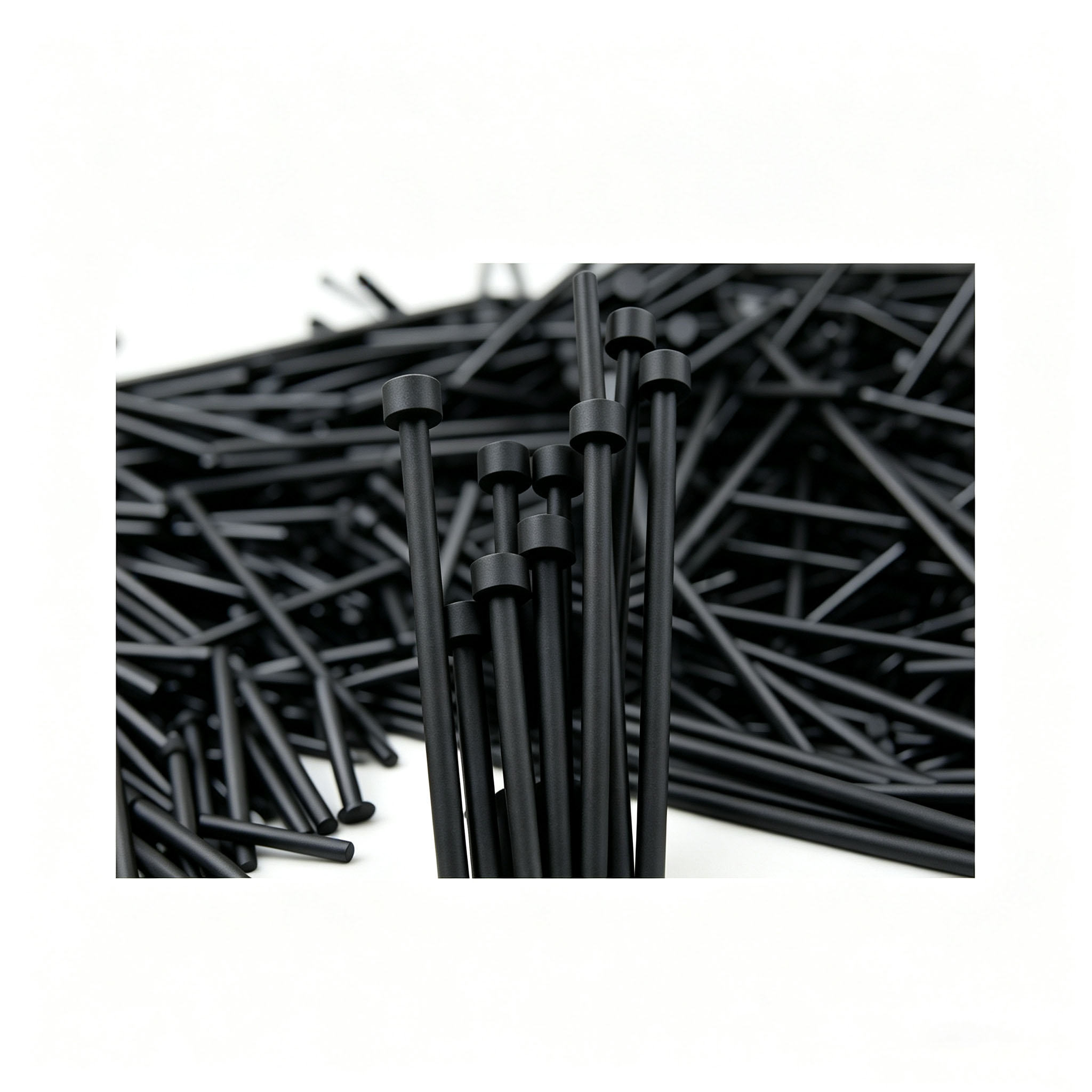

Tige de support en graphite pour inventaire de masse

▍ Caractéristiques du produit

Qualités de matériaux et guide de sélection

Ningheda propose trois qualités de matériaux pour répondre à différentes conditions de fonctionnement et exigences budgétaires :

• [Grade A] Graphite de haute pureté pressé isostatique (qualité semi-conducteur/photovoltaïque)

Applications typiques : support de champ thermique pour les fours CZ en silicium monocristallin, croissance cristalline de GaAs, traitement de substrats LED saphir, équipement d'implantation d'ions semi-conducteurs

• [Catégorie B] Graphite haute densité comprimé (qualité métallurgique/four sous vide)

Applications typiques : colonnes porteuses pour fours de frittage sous vide, tiges de poussée pour la métallurgie des poudres, appareils de brasage sous vide, supports de racks de traitement thermique

• [Catégorie C] Graphite extrudé à usage général (qualité four standard)

Applications typiques : supports de fours industriels généraux, arbres d'agitation pour réacteurs chimiques, composants structurels non critiques

▍ Applications et avantages du produit

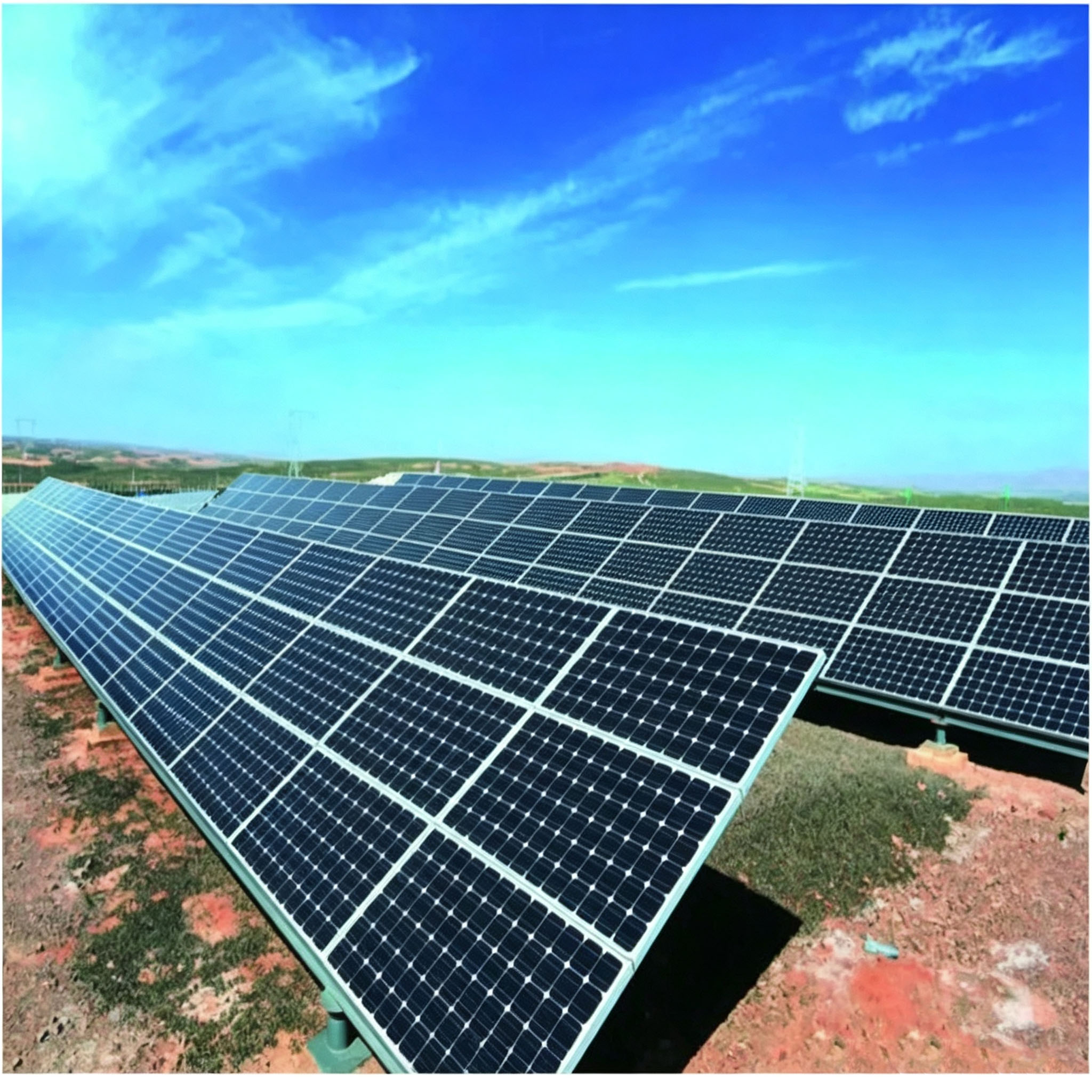

Industrie de l’énergie solaire photovoltaïque

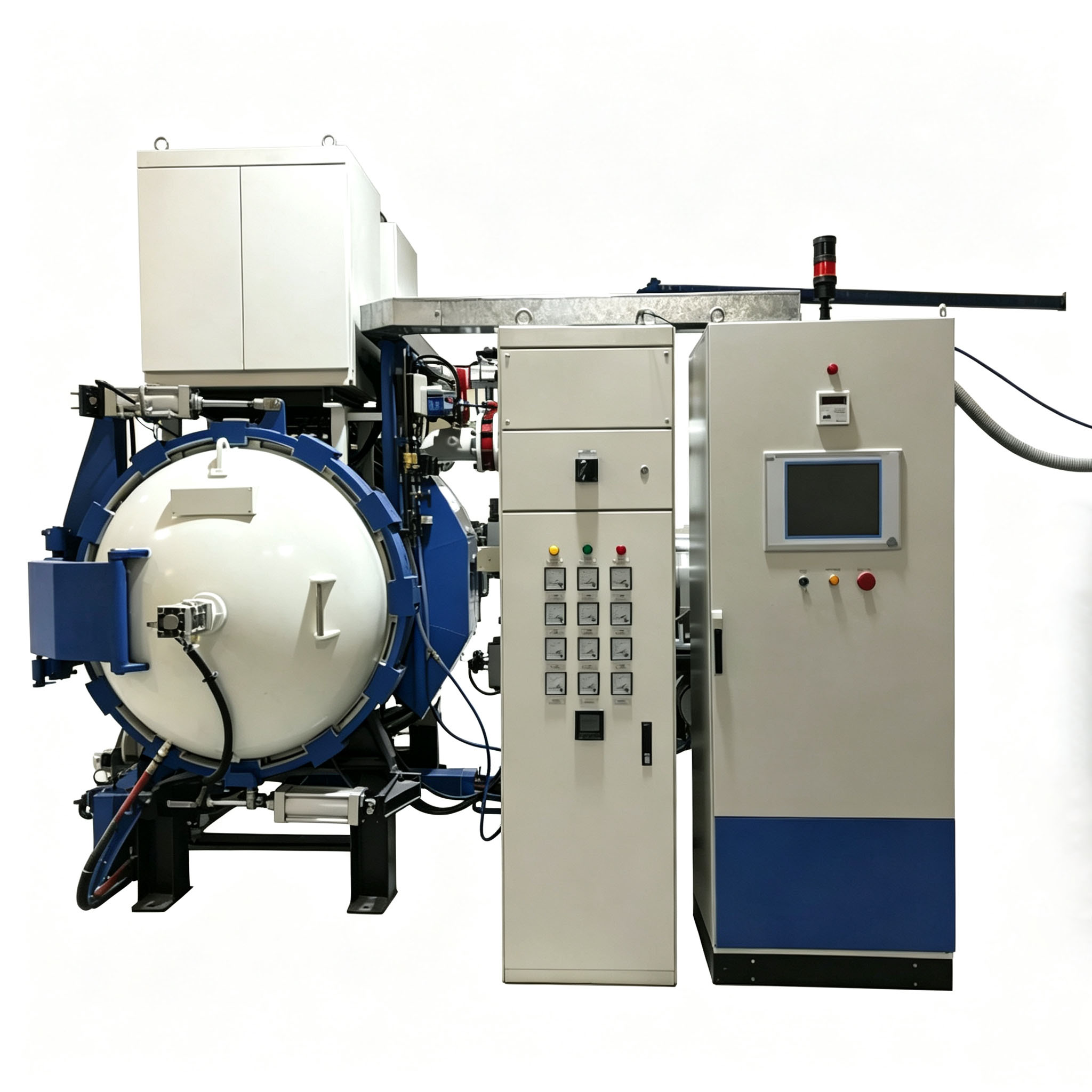

Four de traitement thermique sous vide

Usine chimique et métallurgique

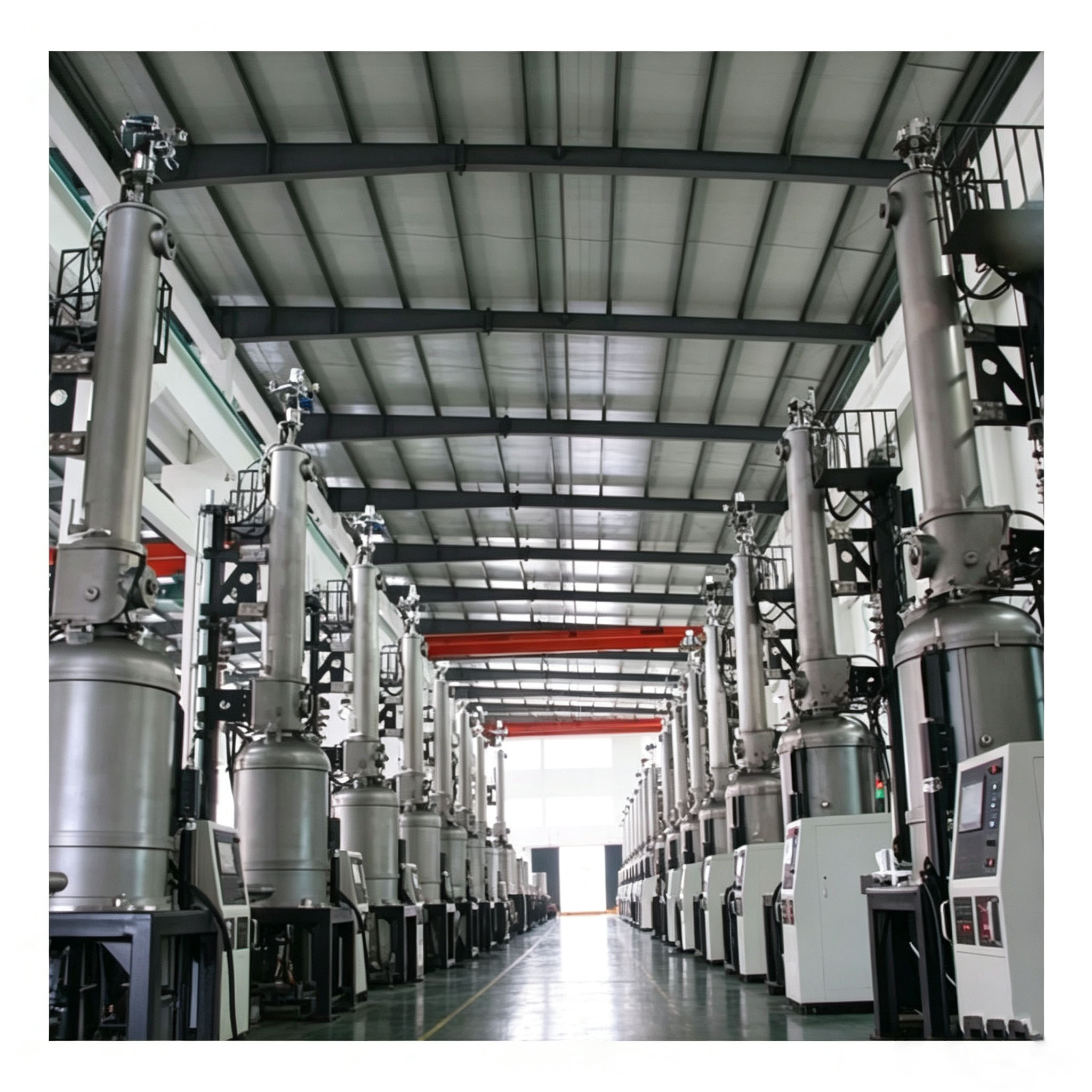

Atelier de four à silicium monocristallin

Scénario 1 : Croissance de silicium monocristallin semi-conducteur (méthode CZ/méthode de fusion de zone)

Emplacements des candidatures :

• Colonnes de support au fond des creusets en quartz (supportant le poids combiné du creuset et de la matière première en silicium, 50 à 200 kg)

• Tiges de positionnement de l'ensemble chauffant (pour maintenir la symétrie du champ thermique)

• Tiges de serrage en feutre isolant (pour éviter les perturbations du flux de gaz à haute température)

Avantages des cannes Ningheda :

• Garantie de haute pureté : teneur en cendres < 30 ppm, éliminant la contamination du silicium fondu par des impuretés métalliques volatilisées

• Stabilité dimensionnelle : la précision d'usinage de ± 0,02 mm garantit la verticalité du creuset et empêche la croissance excentrique des cristaux

• Longue durée de vie : excellente résistance aux chocs thermiques ; résiste à >500 cycles thermiques sans se fissurer

Scénario 2 : Traitement thermique sous vide et métallurgie des poudres

Emplacements des candidatures :

• Colonnes de support pour plateaux de charge de four de frittage (empilage multicouche, supportant des charges de centaines de kilogrammes)

• Tiges d'entraînement pour fours continus à poussoir (propulsant les pièces à travers la zone de chauffage)

• Tiges d'isolation d'atmosphère pour fours de frittage sous pression de gaz (GPS)

Avantages des cannes Ningheda :

• Capacité de charge élevée : matériau haute densité (1,85 g/cm³), résistance à la compression >140 MPa, résistant à l'écrasement et à la déformation

• Antiadhésif : surface autolubrifiante ; ne diffuse pas et ne colle pas aux pièces métalliques à haute température

• Sans entretien : contrairement aux alliages de molybdène, aucun revêtement anti-oxydant n'est requis, prolongeant ainsi la durée de vie de 3 à 5 fois.

Scénario 3 : Coulée de lingots de polysilicium photovoltaïque

Emplacements des candidatures :

• Prise en charge du champ thermique dans les fours à solidification directionnelle (DS)

• Colonnes de support au fond des creusets en silicium polycristallin

• Bielles pour radiateurs en graphite




Avantages des cannes Ningheda :

• Rentabilité : formulations de matériaux optimisées pour les besoins de production en vrac de l'industrie photovoltaïque, réduisant les coûts de 20 à 30 %

• Cohérence : tolérances dimensionnelles contrôlées à ±0,05 mm lors de la production en série, garantissant une excellente interchangeabilité des assemblages

Scénario 4 : Génie chimique et environnemental

Emplacements des candidatures :

• Supports d'électrodes pour cellules d'électrolyse à sels fondus

• Composants internes des incinérateurs à haute température

• Chemises d'arbre d'agitation pour réacteurs à acides forts

Avantages des cannes Ningheda :

• Résistance à la corrosion : résistant aux milieux hautement corrosifs tels que HF, HCl et NaOH fondu

• Longue durée de vie : la durée de vie dans les environnements de gaz acides dépasse de loin celle de l'acier inoxydable et de l'Hastelloy

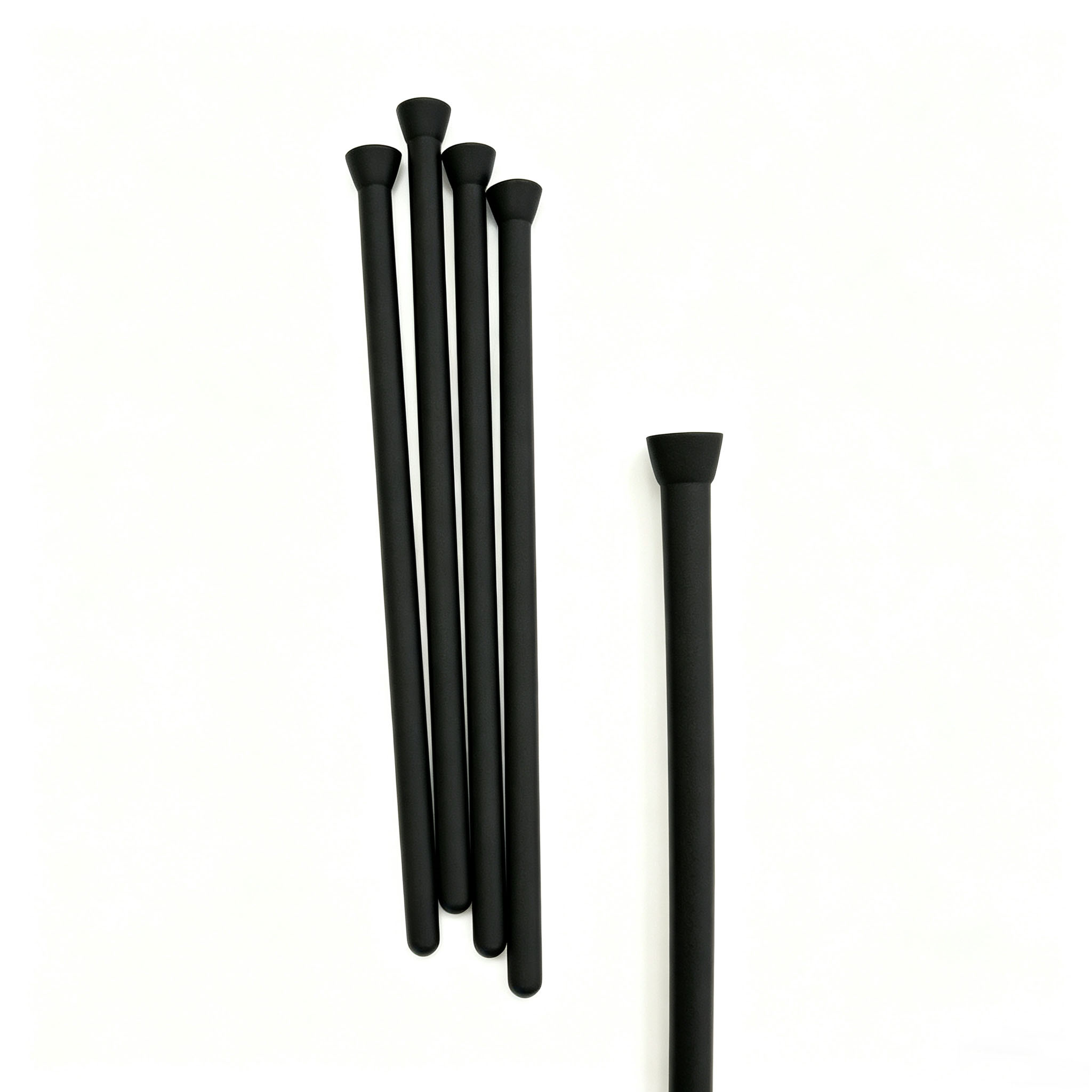

Tige de support en graphite à pointe sphérique mate

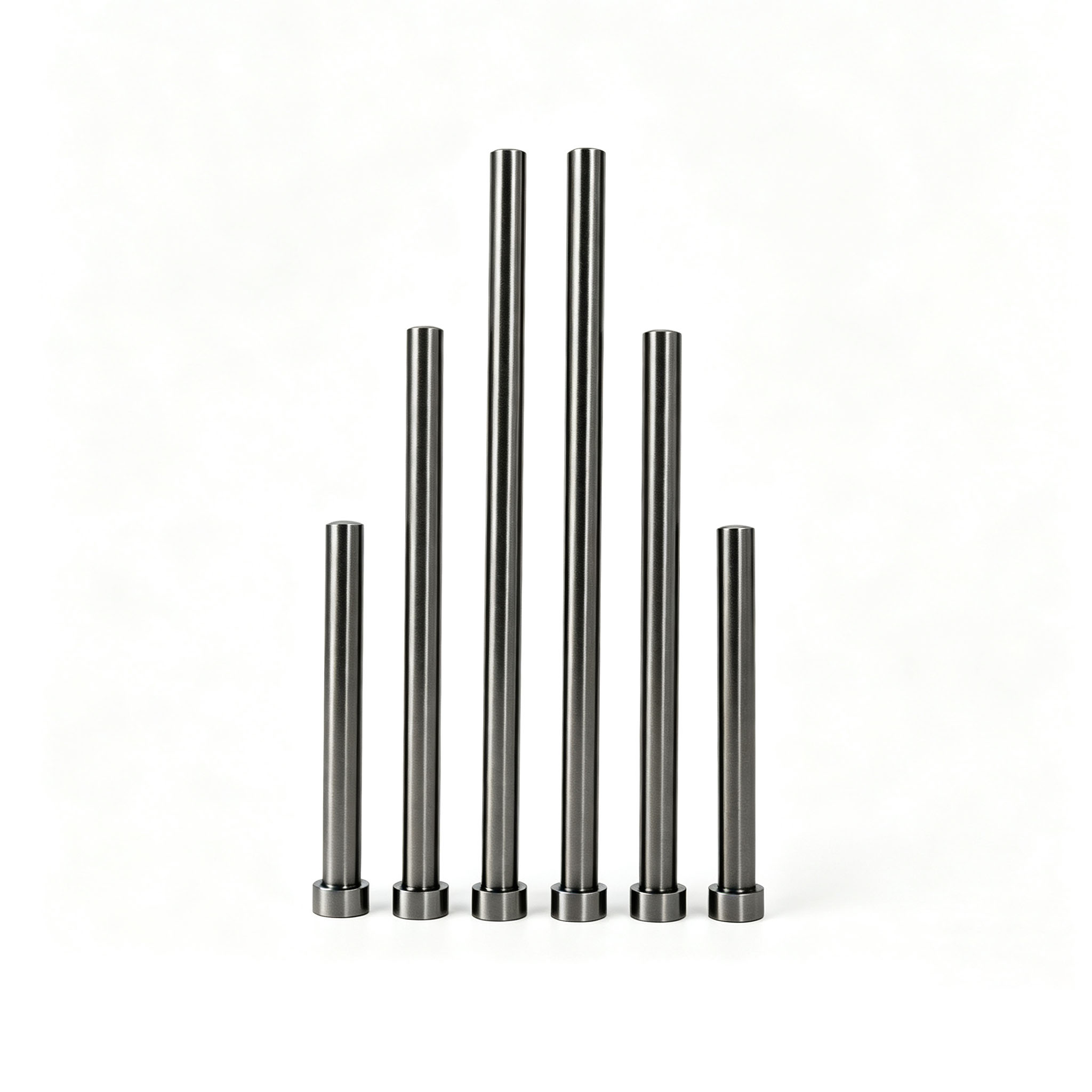

Arbre porteur en graphite mince multi-longueurs

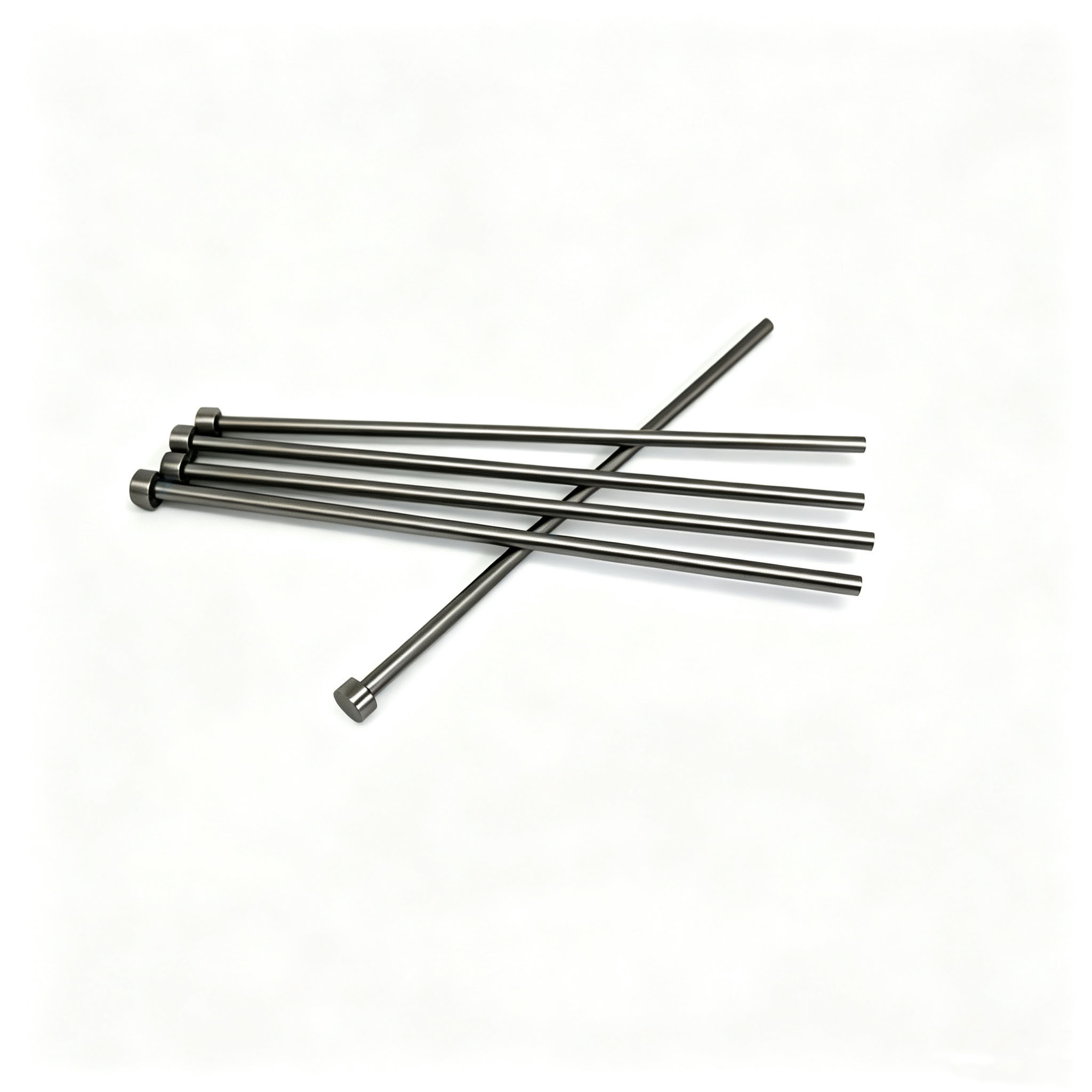

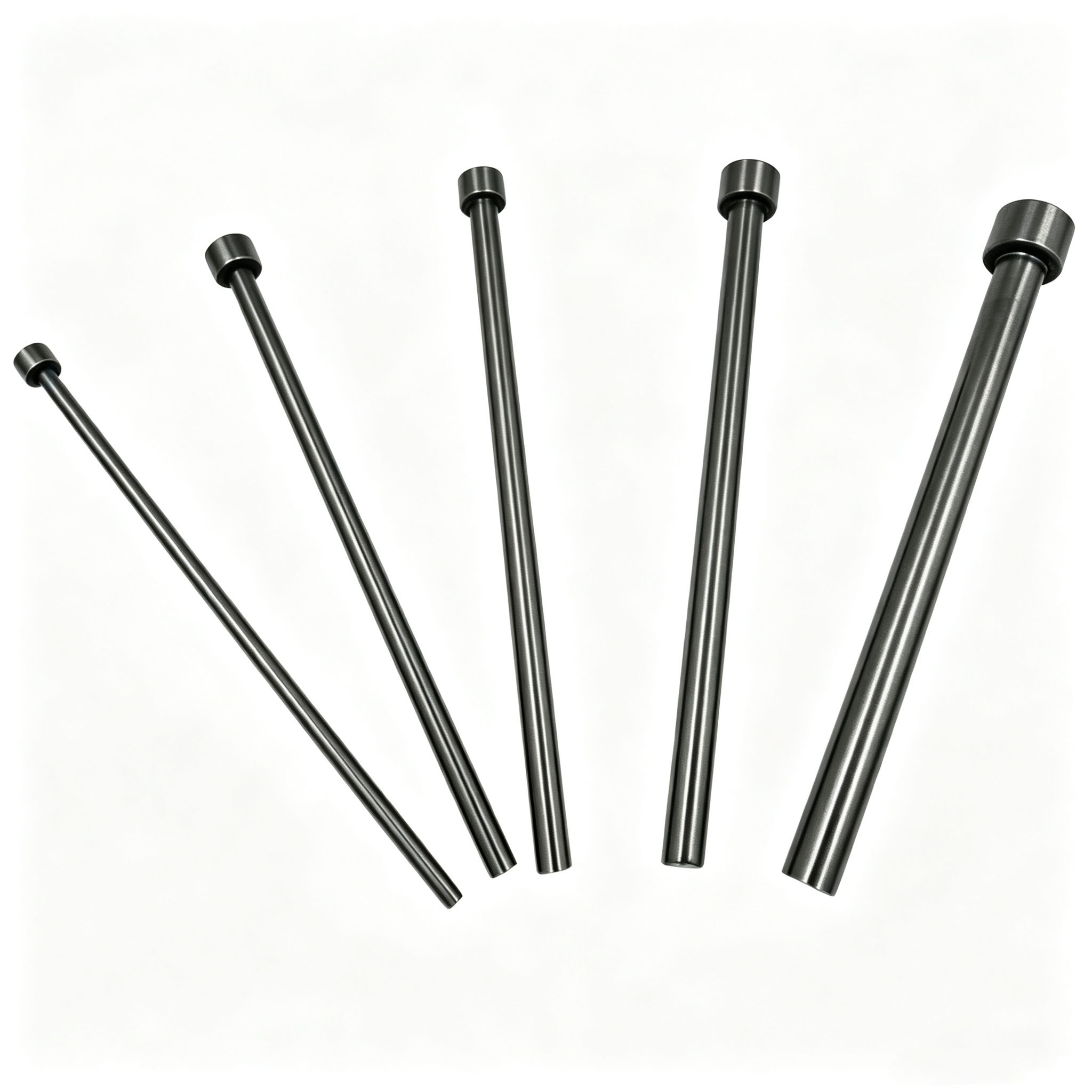

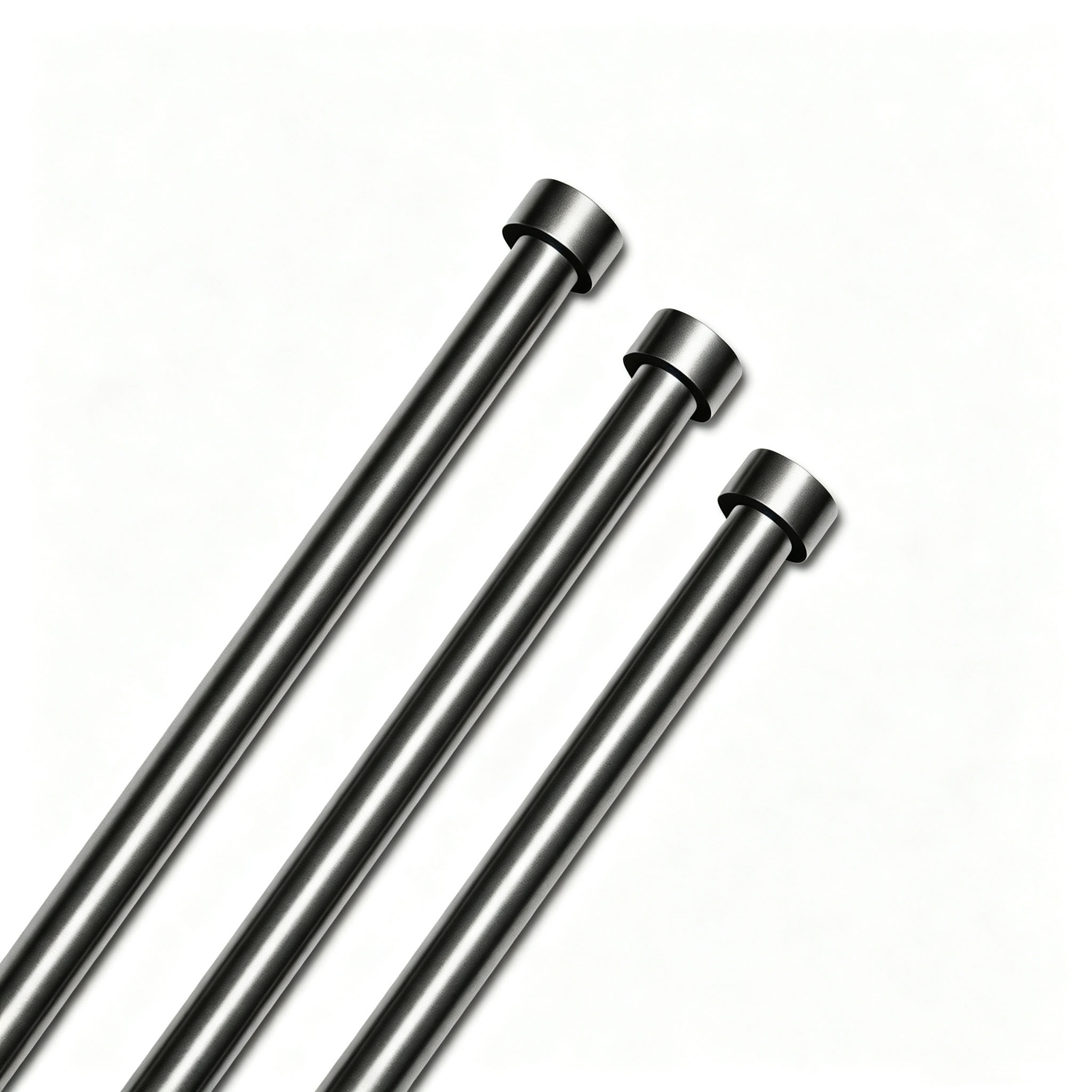

Tige de graphite standard polie miroir

▍ Instructions d'emballage et d'expédition

Le graphite est un matériau carboné fragile. Il est expédié dans un emballage de protection gradué : les petites tiges de support individuelles sont enveloppées séparément dans de la mousse, tandis que les longues tiges de support sont emballées dans des tubes en carton dédiés. Pour les expéditions en vrac, la couche extérieure est constituée d'une boîte en carton renforcé entièrement remplie de papier bulle, avec des coins renforcés pour éviter les dommages causés par les chocs, éliminant ainsi le risque de coins ébréchés, de casse ou de rayures sur la surface polie pendant le transport.

• Solutions logistiques complètes : nous pouvons fournir des documents de dédouanement pour les exportations afin de minimiser le risque de dommages tout au long du processus d'expédition.

• Port de départ : Port de Qingdao / Port de Shanghai / Port de Tianjin (FOB par défaut)

• Méthodes d'expédition : chargement complet du conteneur (FCL) / chargement inférieur au conteneur (LCL) par mer, fret aérien (pour les commandes urgentes), rail, fret routier / Yunda (national)

• Conditions commerciales :  EXW, FOB, CIF, DDP et CFR sont tous pris en charge

• Délai de mise en œuvre:

1. Spécifications standard : 15 à 25 jours ouvrables

2. Traitement personnalisé : 25 à 40 jours ouvrables

3. Commandes urgentes : 10 à 15 jours ouvrables (des frais urgents de 30 % s'appliquent)

Tige de support en graphite poli 3 pièces

Tige en graphite à bride étagée en vrac

Barre de support en graphite à tête sphérique noire mate

▍FAQ​

• Q1 : Quels sont les avantages de vos tiges de support en graphite par rapport aux tiges de support en métal ?

  A1 : Les tiges de support métalliques sont très sujettes à la « dilatation thermique » à des températures élevées supérieures à 600 °C, ce qui peut provoquer une déformation structurelle de l'équipement et les rendre difficiles à retirer après refroidissement. Nos tiges de support en graphite ont un coefficient de dilatation thermique extrêmement faible, conservant des dimensions précises même à haute température. De plus, le graphite ne subit pas de soudage à froid ni de frittage avec les composants métalliques à l'intérieur du four, ce qui rend son retrait extrêmement pratique.

• Q2 : L’utilisation de tiges de support en graphite dans un four monocristallin contaminera-t-elle les lingots de silicium ?

  A2 : Nos tiges de support en graphite conçues spécifiquement pour les applications photovoltaïques sont fabriquées à partir de graphite de haute pureté avec une teneur en cendres ultra-faible de 10 ppm. Les matières premières contiennent des niveaux extrêmement faibles d'impuretés de métaux lourds, de sorte qu'aucune impureté ne s'infiltre dans le silicium fondu à haute température, évitant ainsi des problèmes tels que des points noirs sur les lingots ou une résistivité anormale.

• Q3 : Quelle est la différence fondamentale entre les tiges de support en graphite et les vis en graphite ?

  A3 : Leurs fonctions sont complètement différentes. Les vis en graphite sont utilisées uniquement pour la fixation filetée de petites pièces ; ils sont courts et ne supportent pas de charges. Les tiges de support en graphite, quant à elles, présentent une structure à tige longue. Leur fonction principale est de supporter les creusets et les accessoires robustes tout en facilitant les mouvements de levage et de rotation. Ils doivent résister à des charges mécaniques continues et servir de composants structurels porteurs de base du four ; les deux ne peuvent pas être utilisés de manière interchangeable.

• Q4 : Comment puis-je sélectionner la qualité de matériau appropriée pour les tiges de support en graphite en fonction de mon modèle de four ?

  A4 :  Veuillez fournir les informations suivantes, et nos ingénieurs vous fourniront des recommandations de sélection dans les 4 heures :

1. Température et atmosphère maximales de fonctionnement (vide/argon/azote/air ?)

2. Capacité de charge et type de contrainte (statique/dynamique ?)

3. Existe-t-il des exigences de pureté (par exemple, qualité semi-conducteur <50 ppm) ?

4. Dimensions ou dessins

• Q5 : Une tige de support en graphite cassée peut-elle être réparée ?

  A5 : Le graphite est un matériau fragile ; le soudage n'est pas recommandé après rupture (le graphite a une résistance de soudure extrêmement faible). Cependant, nous pouvons usiner rapidement des pièces de rechange en fonction des dimensions de l’ancien composant. Nous recommandons aux clients de conserver 1 à 2 jeux de pièces de rechange à portée de main pour éviter les pertes dues aux temps d'arrêt.

• Q6 : Les frais de prototypage pour la première commande sont-ils chers ? Quel est le délai de livraison ?

  R6 : Étant donné que les tiges de support en graphite nécessitent un usinage de précision, nous évaluerons le processus de fabrication en fonction des dessins. Nous prenons en charge le prototypage pour les échantillons de premier ordre ; les frais sont transparents et raisonnables, et les frais de prototypage peuvent être crédités pour une commande groupée. Le délai de prototypage pour les spécifications standard est d’environ 3 à 5 jours.

• Q7 : Les tiges de support en graphite ont-elles tendance à se briser après une utilisation prolongée à des températures élevées ?

  A7 :  Les tiges de support en graphite pressé isostatique monolithique ont une densité interne uniforme et une excellente résistance aux chocs thermiques. Dans des conditions normales de fonctionnement sous vide et à haute température, leur durée de vie est 3 à 5 fois plus longue que celle des arbres en alliage haute température. La casse ne se produit que dans des conditions de température excessive dans des environnements oxydants ou d'impact soudain et grave ; les combiner avec un traitement anti-oxydation peut prolonger encore leur durée de vie.

• Q8 : Les tiges de support en graphite peuvent-elles être utilisées dans les fours chimiques soumis à la corrosion acide et alcaline ?

  A8 : Ils sont entièrement compatibles. Le graphite est hautement chimiquement inerte et ne réagit presque pas du tout avec les acides forts, les alcalis forts ou les fumées corrosives à haute température. Contrairement aux arbres métalliques, ils ne rouillent pas, ne souffrent pas de piqûres et ne développent pas de perforations, ce qui en fait les composants de support préférés pour les équipements chimiques à haute température.
