Saggers en graphite pour le frittage des matériaux de batterie lithium-ion | Moules de maintien en graphite pour fours sous vide à haute température

▍ Description du produit

Des matières premières aux processus de fabrication, nous établissons une nouvelle norme pour les saggers en graphite haut de gamme.

Les saggers de graphite traditionnels sont sujets à l'oxydation et à la fissuration, et les impuretés peuvent contaminer vos matériaux de grande valeur. Les saggers de graphite de Ningheda résolvent ces problèmes à la source :

• Matières premières de qualité supérieure : nous utilisons des billettes de graphite isostatique de haute pureté avec une teneur en cendres inférieure à 500 ppm (personnalisable à moins de 100 ppm), éliminant ainsi la contamination des matériaux des batteries au lithium ou des dispositifs semi-conducteurs par des impuretés métalliques (telles que le fer, le cuivre et le chrome) à la source.

• Processus de formage avancé : contrairement au moulage par compression ou au moulage par vibration conventionnel, la technologie de pressage isostatique confère une microstructure isotrope et uniforme au matériau. Cela garantit une expansion et une contraction constantes dans toutes les directions dans des conditions de refroidissement et de chauffage rapides, supprimant ainsi considérablement la formation et la propagation de fissures.

• Capacités d'usinage de précision : Équipés de centres d'usinage CNC à grande échelle, nous pouvons réaliser un usinage de haute précision avec une tolérance de ±0,05 mm en fonction de vos dessins. Qu’il s’agisse de formes irrégulières complexes, de conceptions poreuses ou de murs ultra-minces, nous pouvons les exécuter parfaitement.

• Améliorations facultatives des fonctionnalités : Nous proposons des services à valeur ajoutée tels que des revêtements anti-oxydation et un traitement de purification de haute pureté (teneur en cendres ≤ 50 ppm) pour répondre aux demandes d'applications plus avancées, notamment les processus PECVD et de diffusion de semi-conducteurs.

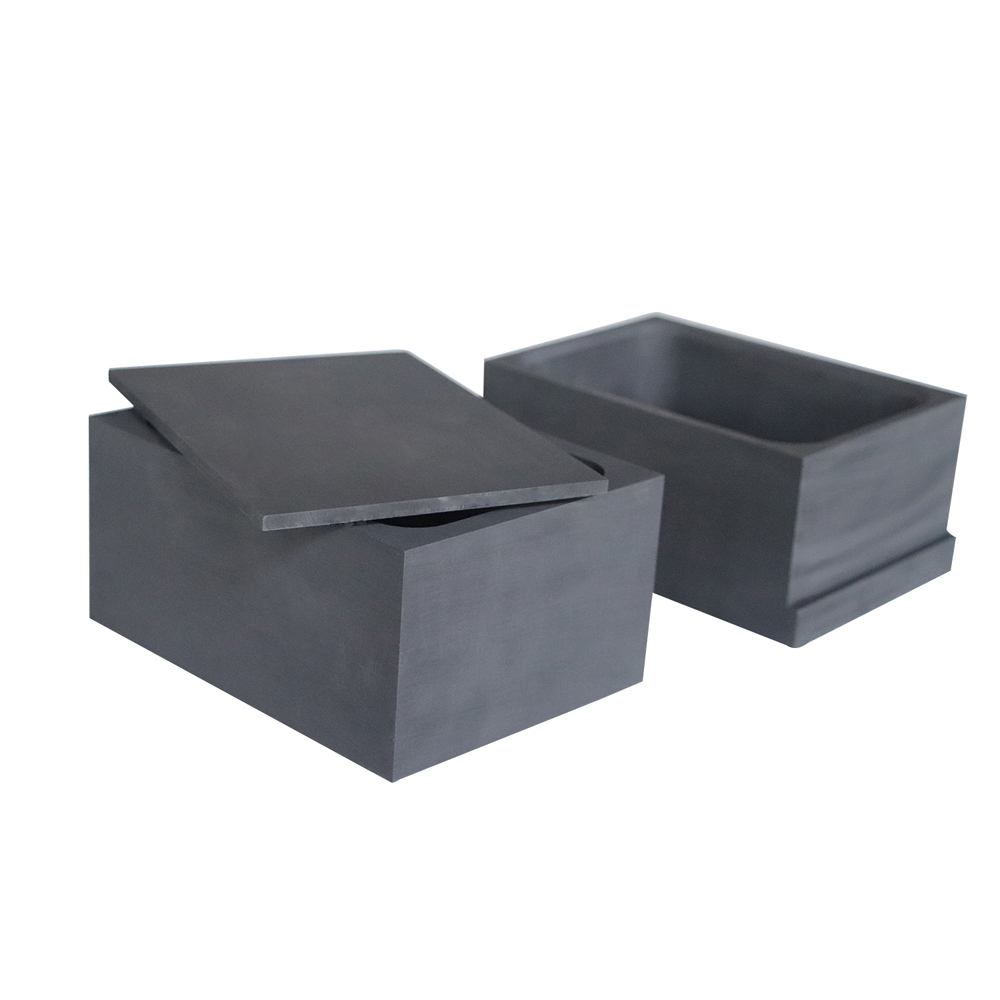

Sagger en graphite de type fendu avec couvercle plat

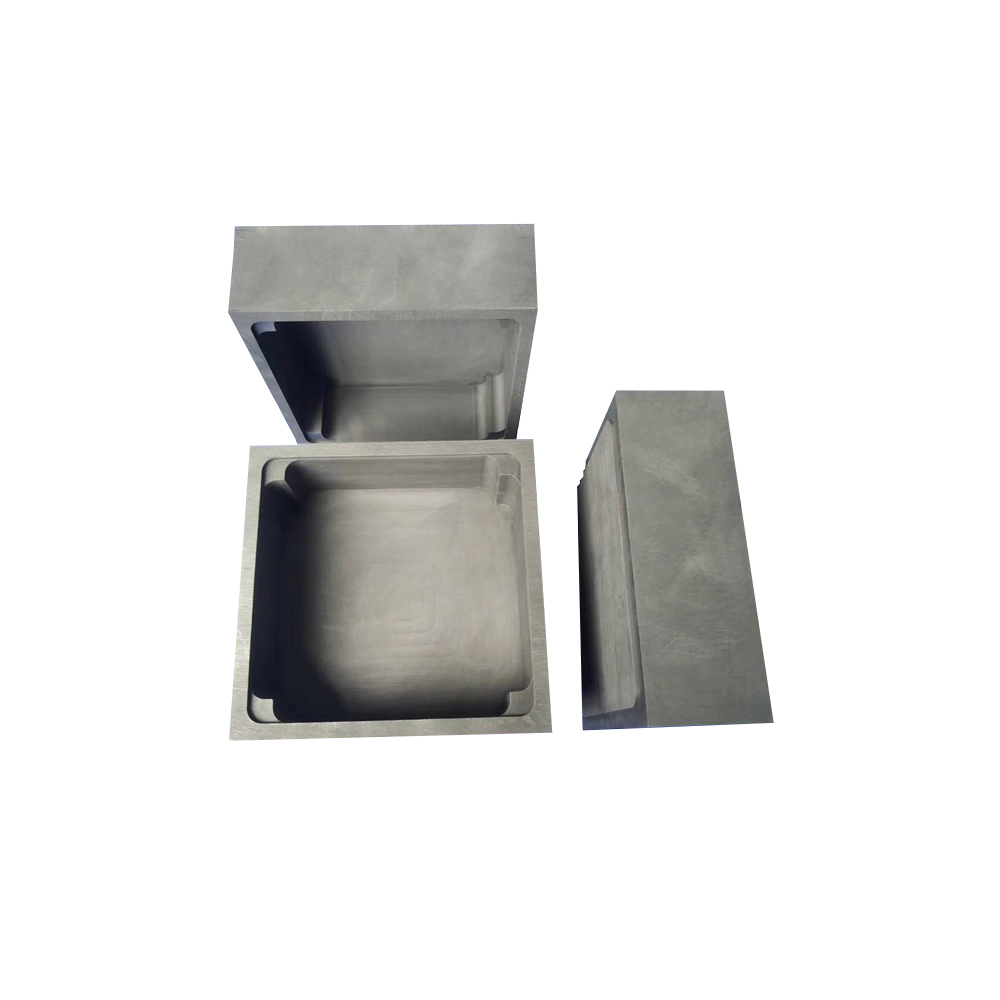

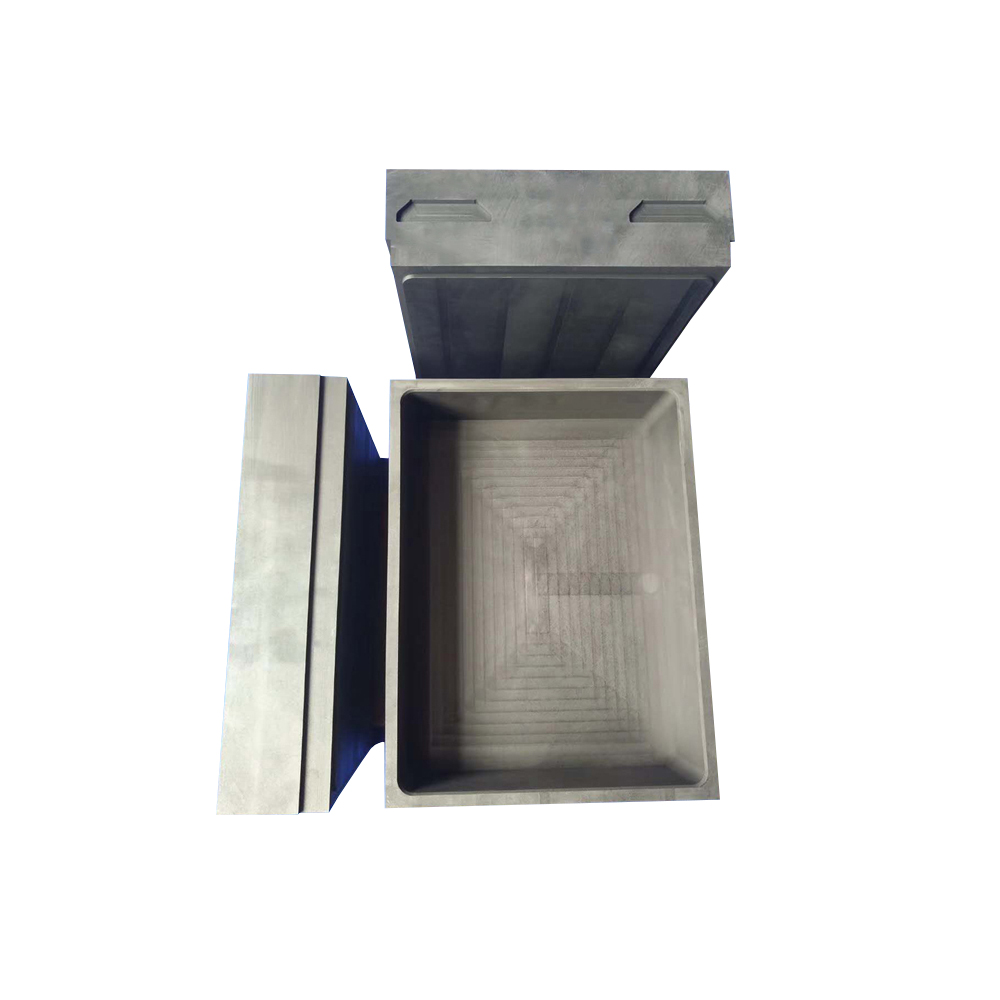

Ensemble de trois pièces en graphite (boîte + doublure + couvercle)

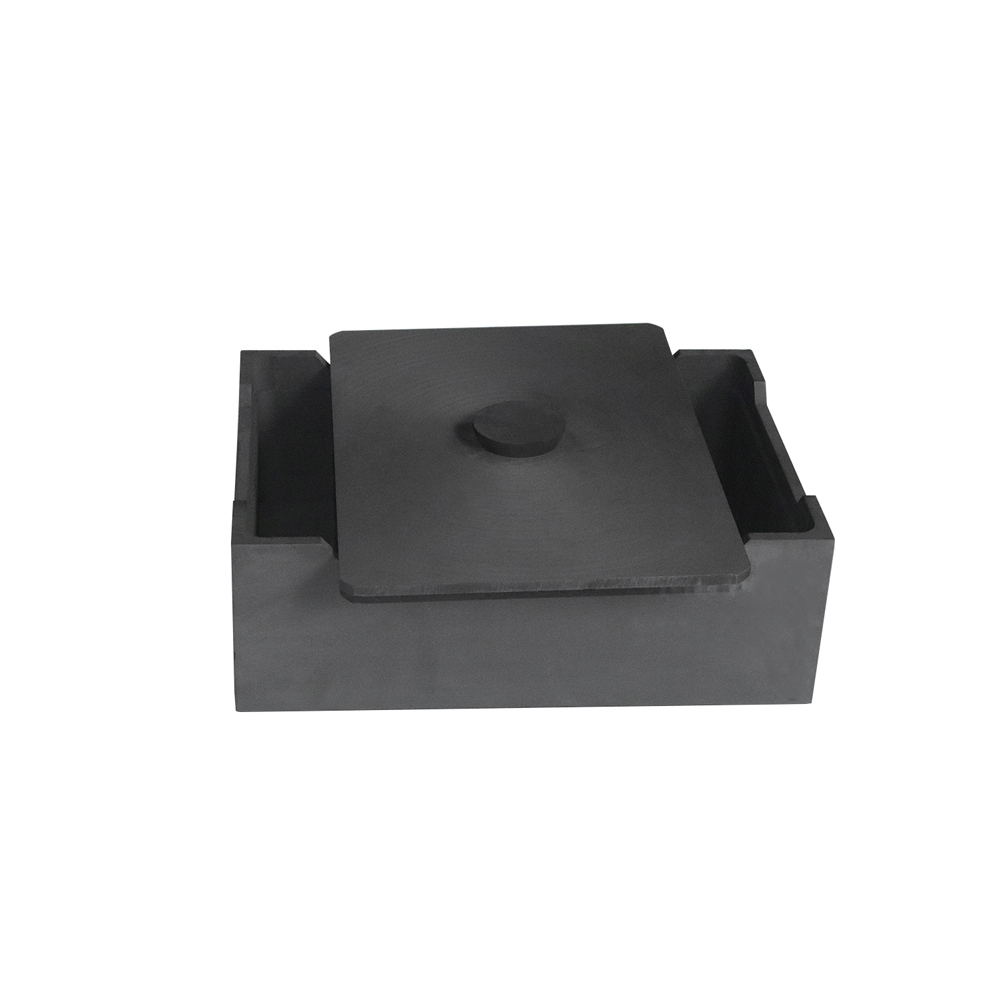

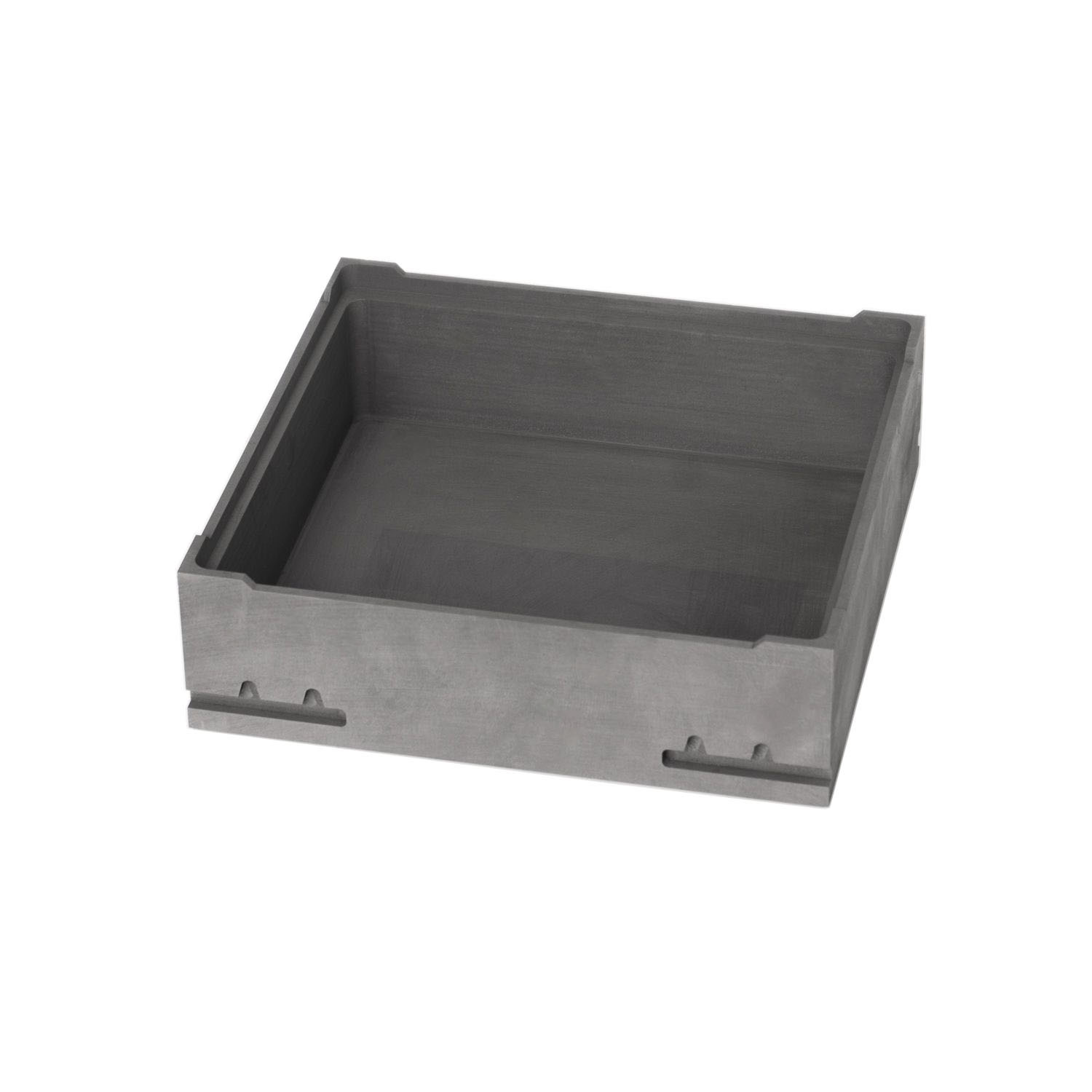

Sagger en graphite avec couvercle à poignée ronde et marches d'angle

▍ Avantages du produit

Les comparaisons basées sur les données clarifient votre choix en un coup d'œil.

Notes de personnalisation : les spécifications répertoriées ci-dessus concernent les modèles standard. Nous pouvons personnaliser les dimensions, l'épaisseur de paroi, le nombre de couches et les configurations spéciales pour répondre à vos exigences spécifiques en matière de type de four et de processus.

▍ Résumé des principaux avantages

• Durée de vie plus longue, coûts réduits : une densité et une résistance plus élevées se traduisent directement par une durée de vie plus longue, avec un coût par utilisation nettement inférieur par rapport aux creusets à faible coût.

• Pureté des matériaux garantie : une teneur en cendres ultra-faible et une porosité extrêmement faible empêchent efficacement la migration des matériaux et la contamination externe, ce qui en fait le choix préféré pour le frittage de matériaux de batterie haut de gamme et d'alliages de précision.

• Efficacité énergétique et productivité : une excellente conductivité thermique garantit une répartition plus uniforme de la température dans le four, raccourcissant les cycles de frittage et réduisant la consommation d'énergie jusqu'à 15 % lors des tests réels.

• Stabilité dimensionnelle et rendement élevé : les matériaux isostatiques présentent une déformation minimale à haute température, garantissant à vos produits des géométries précises et améliorant le rendement du produit final.

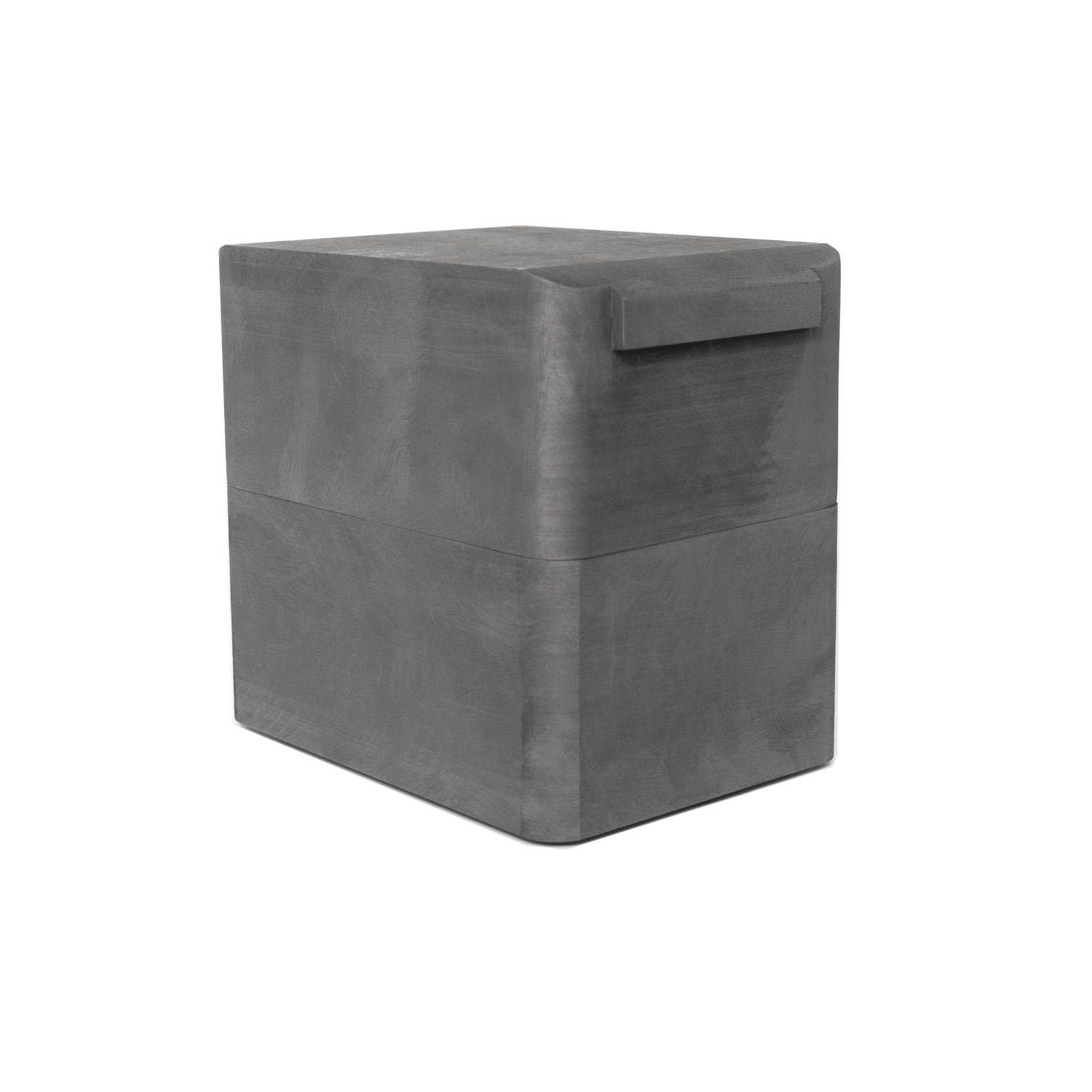

Sagger en graphite fermé cubique avec poignée latérale

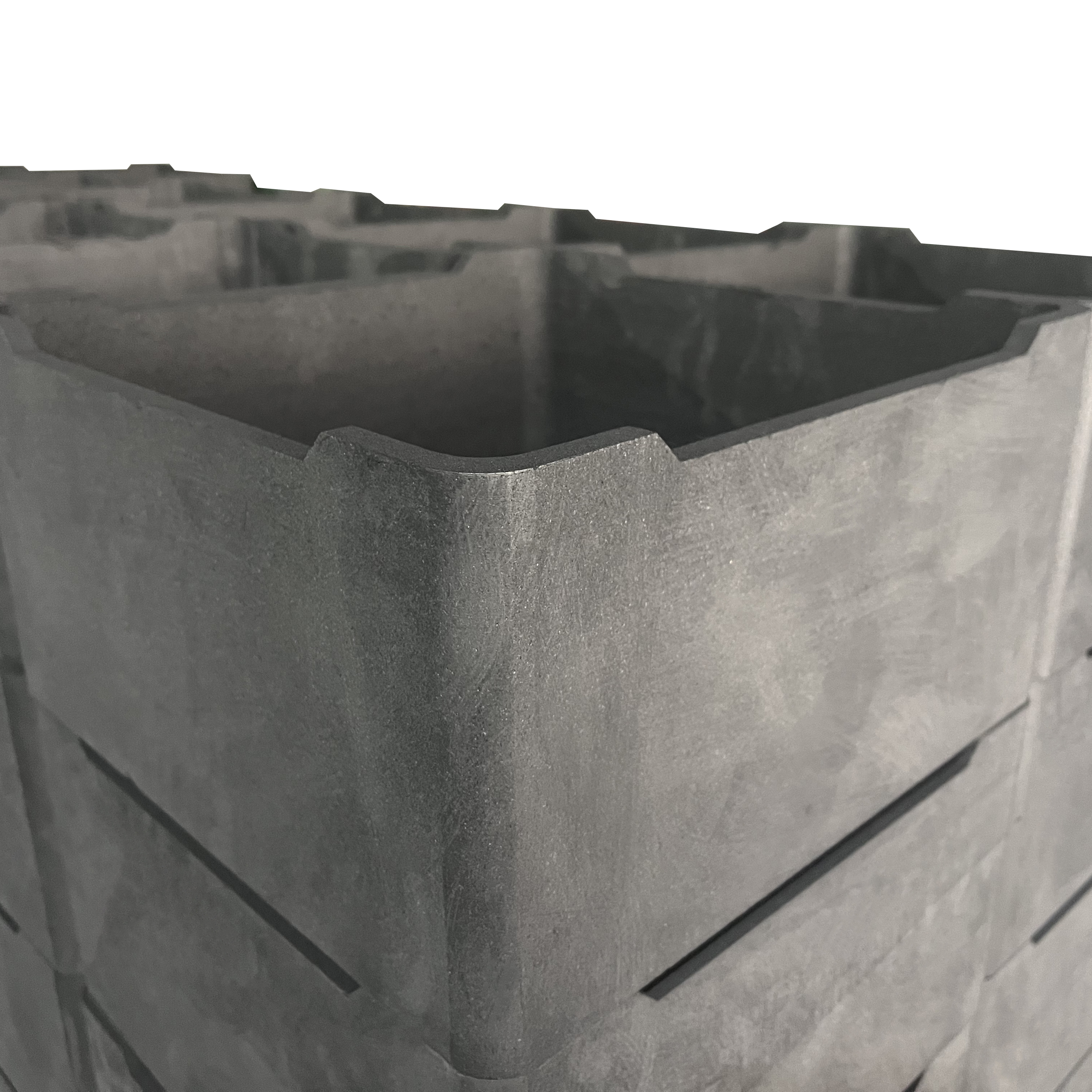

Détails des bords en graphite - Coins arrondis et épaisseur de paroi

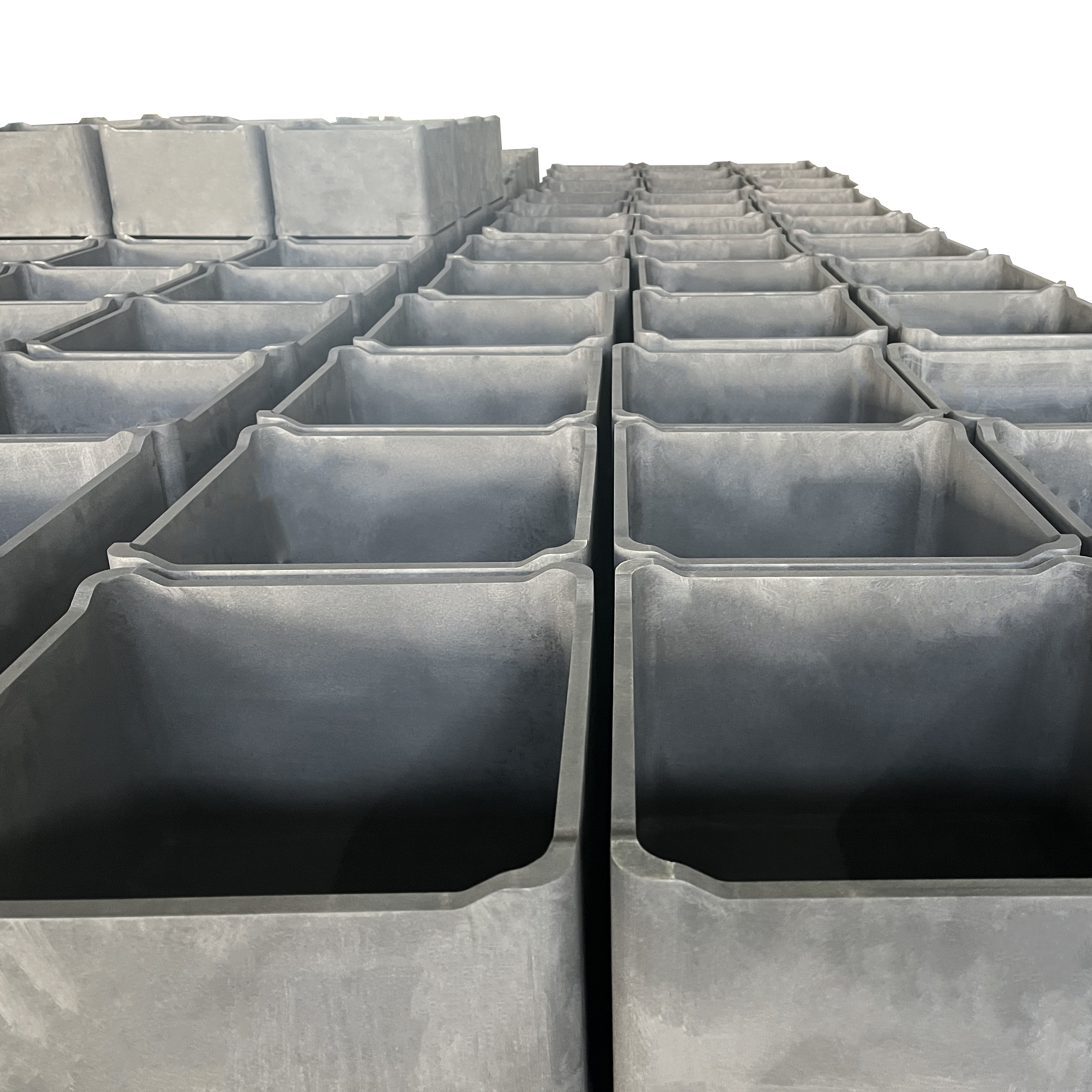

Réseau de production de sagger de graphite en vrac - Vue à angle bas

▍ Caractéristiques du produit

Matériau : graphite isostatique de haute pureté à grains fins

Température de fonctionnement : Jusqu’à 3000°C en atmosphère inerte ; ≤2200°C recommandé sous vide ou atmosphère réductrice

Plage de densité : 1,78–1,90 g/cm³ (sélectionnable en fonction des besoins)

Teneur en cendres : standard <600 ppm, haute pureté <500 ppm, ultra-pure <300 ppm

Traitement de surface : surface usinée avec précision ; peut être traité avec une purification, un revêtement anti-oxydation ou un revêtement en carbure de silicium

Capacités de personnalisation : Entièrement personnalisable selon des spécifications non standard ; la production peut commencer dès réception des dessins 3D

▍ Applications et avantages

1. Frittage des matériaux d'anode et de cathode pour les batteries lithium-ion :

   Haute pureté, sans contamination, faible porosité, imperméable, économe en énergie

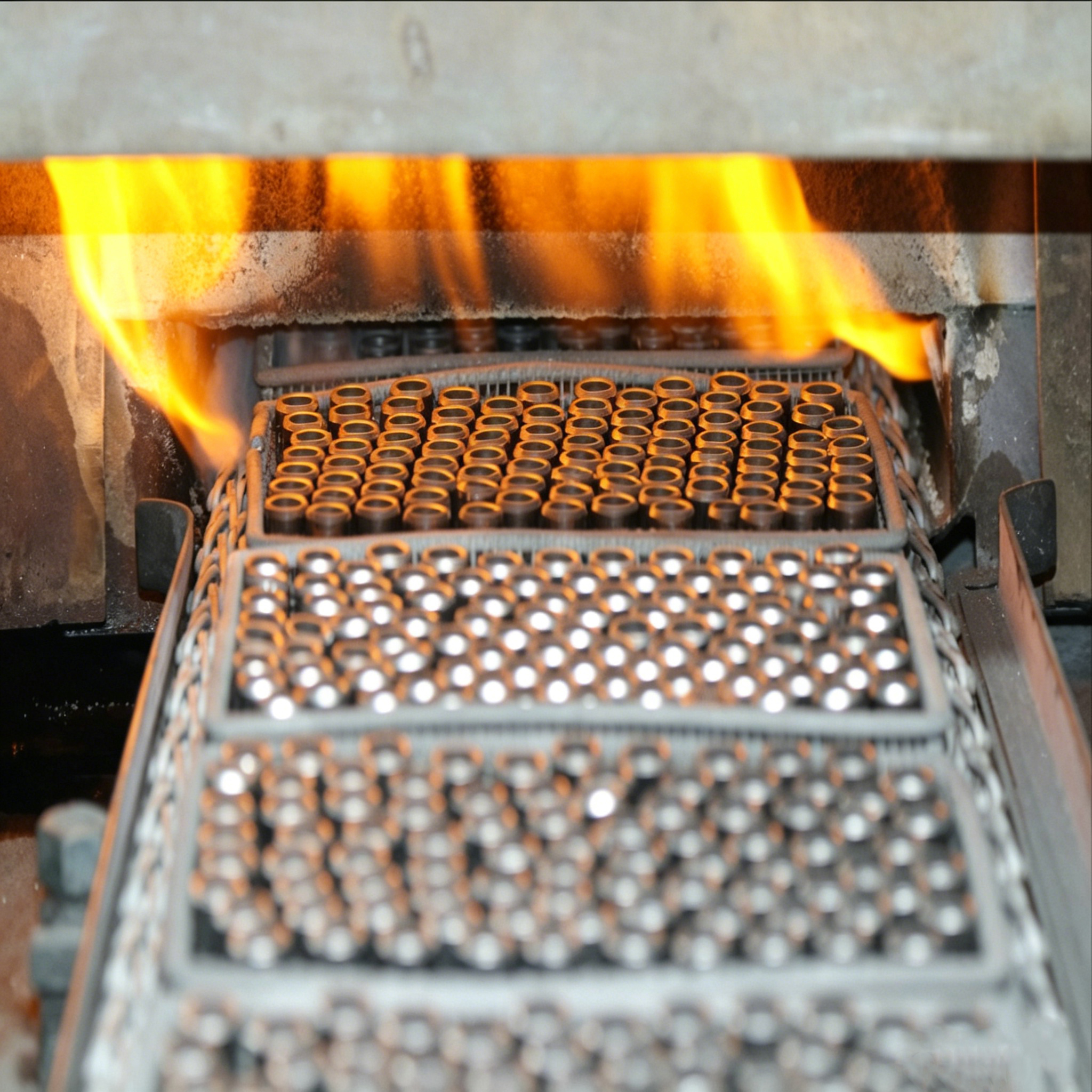

2. Métallurgie des poudres et frittage des carbures cémentés :

   Résistant aux chocs thermiques, antiadhésif pour un démoulage facile, haute résistance à haute température

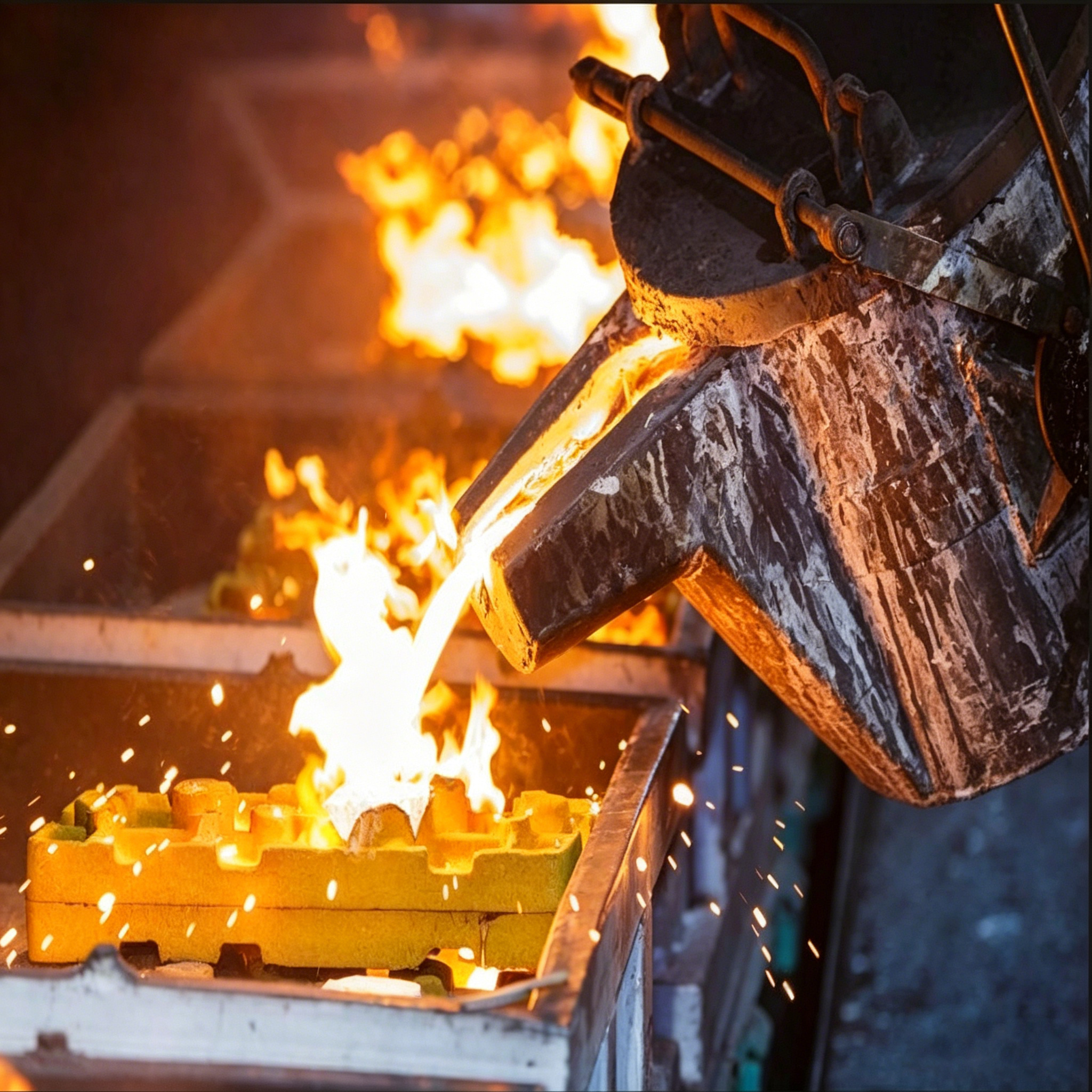

3. Fusion de métaux rares et précieux et de superalliages :

   Résistant aux températures extrêmement élevées, résistant à la corrosion et facile à démouler pour minimiser les déchets

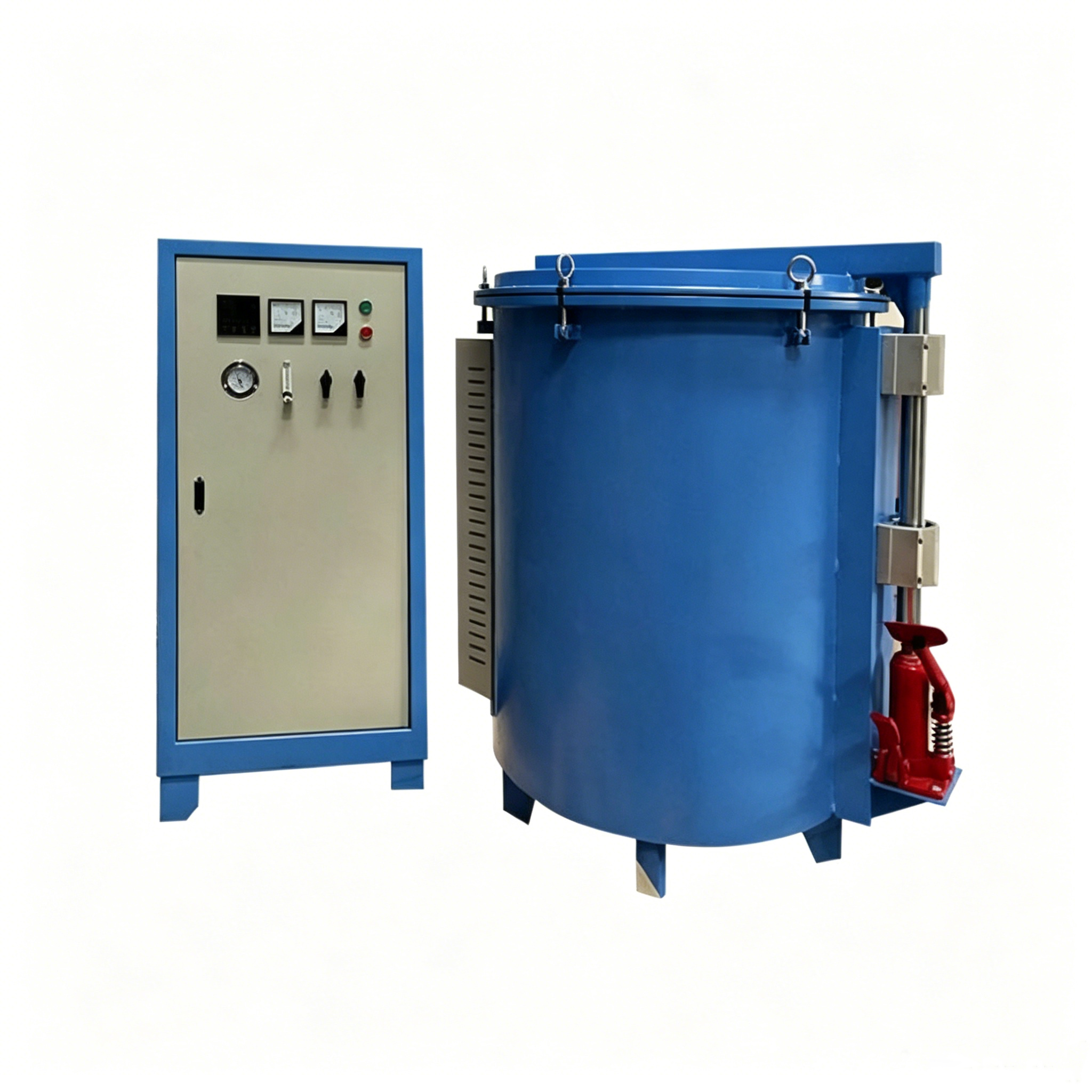

4. Traitement thermique sous vide et atmosphère spéciale :

   Faible taux de dégazage, résistance aux chocs thermiques et excellente conductivité électrique

1

2

3

4

▍ Comment choisir le bon Sagger en graphite pour votre processus ?

Étape 1 : Déterminer la température de fonctionnement

≤1 400 °C : s  agger s en graphite moulé (qualité économique)

1 400 à 1 800 °C : affaissement du graphite isostatique (qualité standard, recommandé)

Exigences 1800°C ou ultra haute pureté : Graphite isostatique de haute pureté + traitement anti-oxydation (grade haut de gamme)

Étape 2 : Déterminer la méthode de chargement

Frittage à plat de matériaux en poudre → Choisissez un saggers peu profond et à fond plat

Empilage multicouche pour un débit élevé → Choisissez un sagger empilable  avec étapes de positionnement

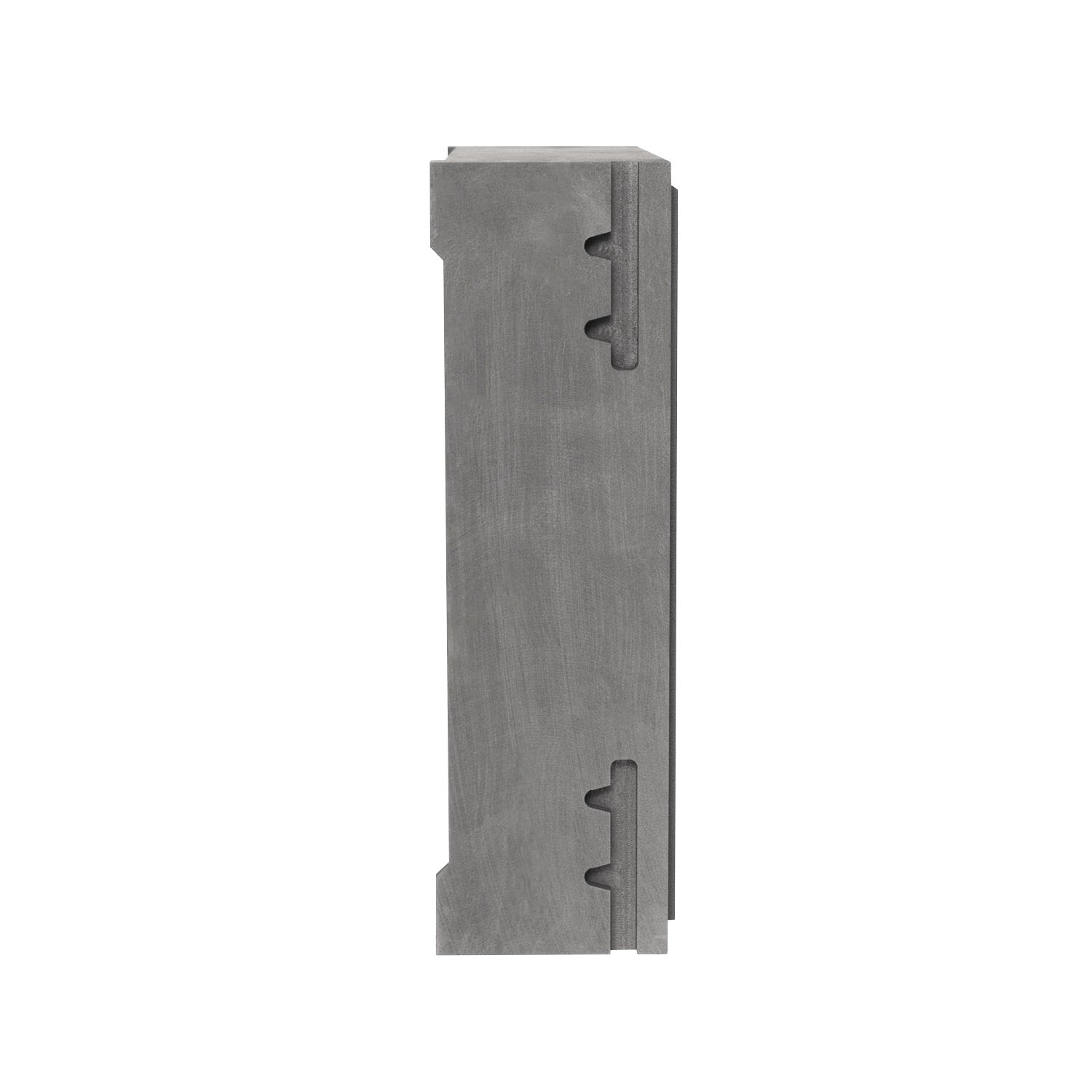

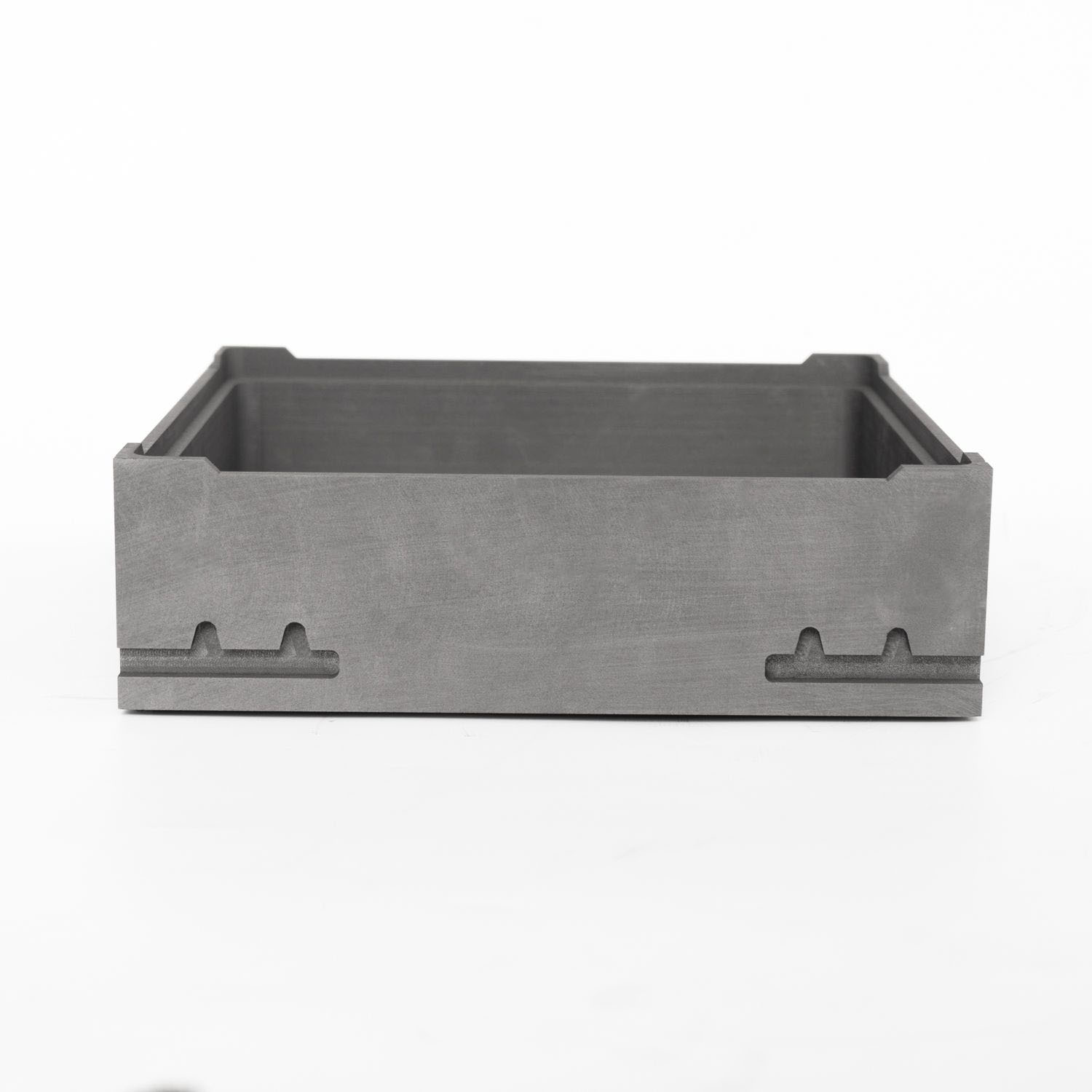

Positionnement précis de la pièce → Choisissez un sagger de positionnement  avec des rainures ou des trous d'épingle

Étape 3 : Déterminer l’environnement atmosphérique

Vide pur/atmosphère inerte → Graphite isostatique standard

Contient des traces d'oxygène/vapeur d'eau → Il est recommandé d'ajouter un traitement d'imprégnation anti-oxydation

Atmosphère fortement réductrice (H₂) → La pureté du graphite doit être vérifiée pour éviter les réactions de réduction des impuretés

▍ FAQ​

• Q1 :  Quelles informations dois-je fournir pour un devis ?
  R :  Veuillez fournir les exigences en matière de matériaux, les dimensions (L × L × H ou diamètre × longueur), la quantité, la température de fonctionnement et l'industrie d'application. Les dessins avec des exigences de tolérance sont préférés pour une tarification précise.




• Q2 : Pour quels types de fours à haute température cet étaleur de graphite isostatique est-il principalement conçu ?

  R :  Ce sagger en graphite de haute pureté est spécialement conçu pour les applications de fours sous vide et sous atmosphère à haute température. Il est parfaitement adapté aux équipements industriels courants tels que les fours à résistance sous vide, les fours à induction, les fours de frittage à haute température, les fours de brasage, les fours de nitruration ionique, les fours de fusion de métaux rares au tantale-niobium et les fours de trempe sous vide. Grâce à sa grande polyvalence, il sert de consommable de base pour divers processus de frittage, de traitement thermique et de fusion à haute température.




• Q3 :  Quelles sont la résistance à la température et les performances d'économie d'énergie de ce sagger en graphite ?

  R : Le produit offre une excellente résistance aux températures élevées et convient à diverses applications industrielles de frittage à haute température. Grâce à la conductivité thermique élevée du matériau, la chaleur est répartie uniformément dans le four et la vitesse de chauffage est rapide, ce qui réduit le temps de frittage et de formage du matériau, réduit considérablement la consommation d'énergie des équipements et aide les entreprises à économiser de l'énergie, à réduire les coûts et à améliorer l'efficacité de la production.




• Q4 : Comment puis-je savoir si un creuset en graphite doit être remplacé ?

  R : Nous vous recommandons de vérifier régulièrement les trois indicateurs suivants :

  1) Apparence : Recherchez des fissures traversantes ou un écaillage important le long des bords ;

  2) Poids : Une augmentation de plus de 15 % du poids d'origine (indiquant qu'une quantité importante de réactifs a pénétré dans le creuset) ;

  3) Dimensions : déformation ou déformation notable du fond du creuset, ce qui affecte la stabilité de l'empilage. Si l'une de ces conditions est présente, nous vous recommandons de remplacer le creuset immédiatement.




• Q5 : Outre les saggers en graphite, quels autres produits connexes proposez-vous ?

  R :  En tant que fournisseur unique de solutions en graphite, nous proposons également : des creusets en graphite, des moules en graphite, des éléments chauffants en graphite, des bagues d'étanchéité en graphite, des tubes/feuilles/blocs de graphite, des électrodes de graphite EDM, des composites carbone-carbone, et plus encore. Cela permet un approvisionnement consolidé de « saggers + accessoires », réduisant ainsi les coûts de gestion de vos fournisseurs.
