Moules en graphite à grain ultra fin NHD | Spécialement conçu pour le processus de frittage à chaud des forets diamantés

Description du produit :

Un noyau fritté de précision conçu pour le forage géologique

Dans le processus de fabrication des trépans diamantés, les moules en graphite servent non seulement de conteneurs de formage, mais jouent également un rôle essentiel dans la détermination de la densité et de l'intégrité structurelle de la matrice du trépan. Nos moules en graphite, spécialement conçus pour les forets diamantés, sont conçus pour résister aux conditions difficiles des opérations de forage géologique et d’exploitation minière.

Contrairement au graphite moulé standard, nous utilisons du graphite isotrope de haute pureté comme matériau de base. Lors du processus de frittage à chaud, ce matériau équilibre parfaitement les différences de dilatation thermique entre le corps en acier, la matrice métallique et le moule lui-même. Nous comprenons que les microfissures apparaissant dans les forets pendant la phase de refroidissement proviennent souvent de conceptions de moules qui ne correspondent pas précisément aux propriétés du matériau. Par conséquent, grâce à une stabilité dimensionnelle et des performances thermiques exceptionnelles, nos produits garantissent que chaque foret atteint une précision géométrique et une résistance mécanique parfaites lors du démoulage.

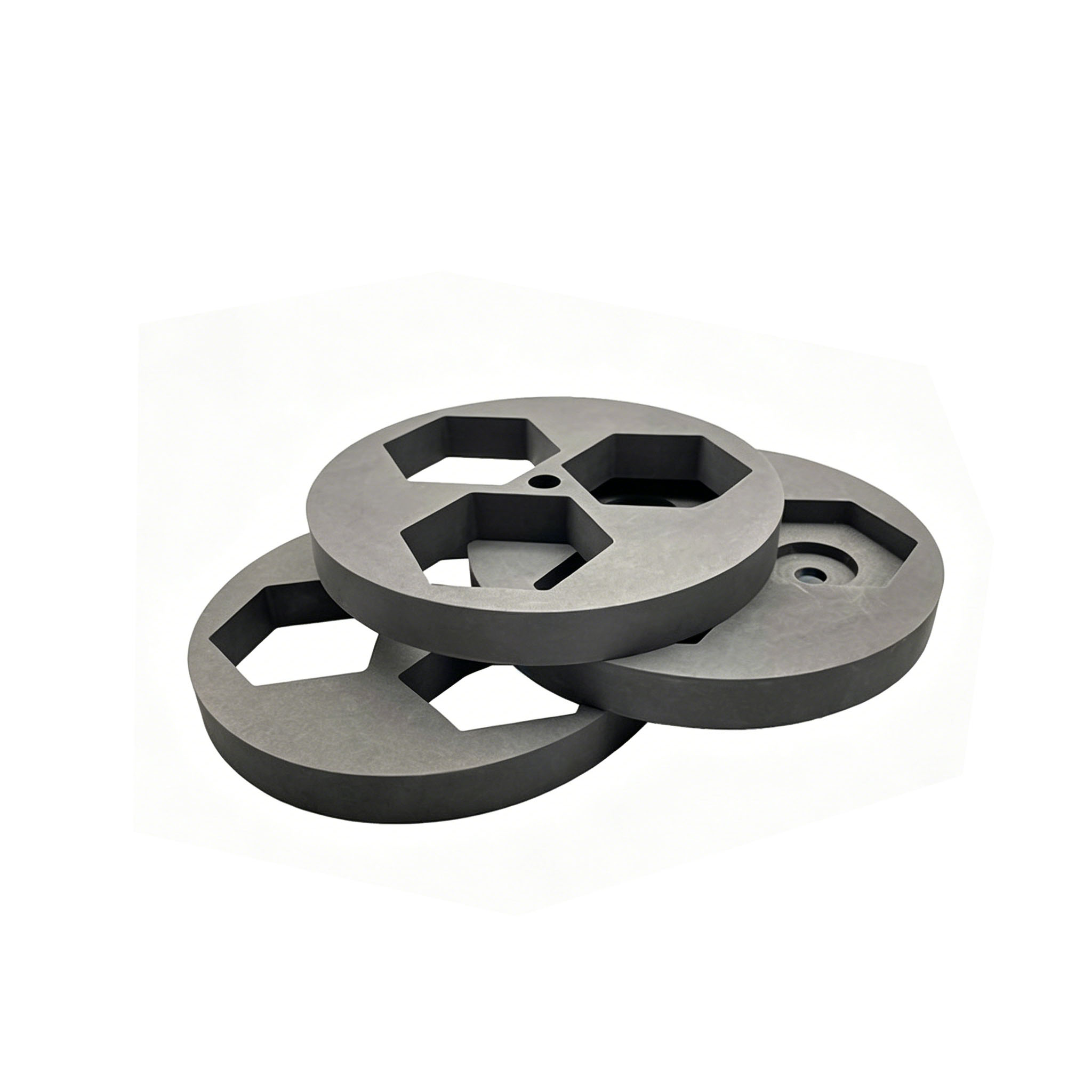

moule-à-plaque-de-graphite-multi-cavités-pour-embout-diamant

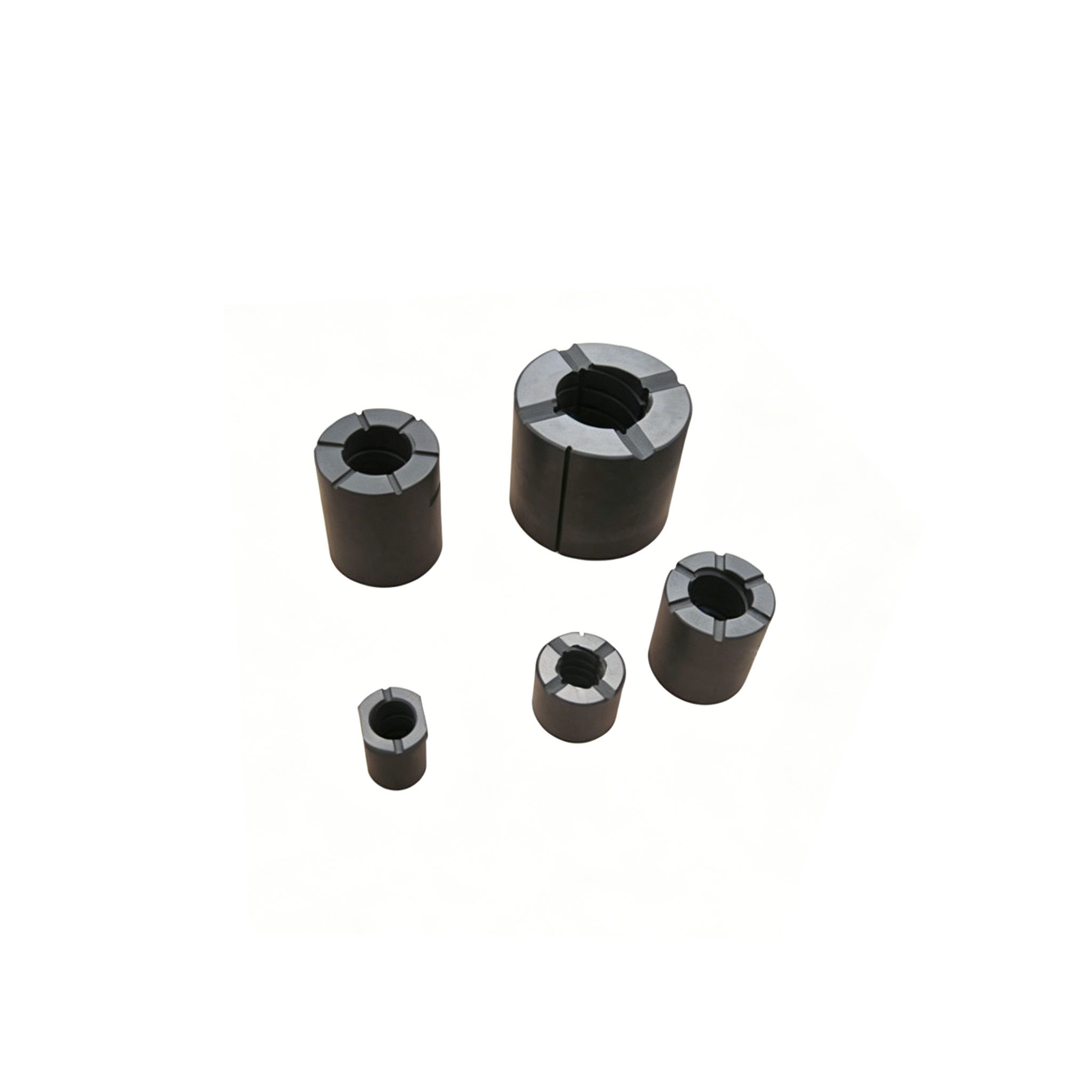

moules-à-noyaux-en-graphite-multi-tailles-pour-trépans-en-diamant

Spécifications du produit et paramètres de personnalisation

Éléments de paramètres	Caractéristiques	Note
Processus de moulage	Pressage isostatique	Assurer l’isotropie et éliminer les variations directionnelles de résistance
Résistance à la flexion	≥35 MPa	Résiste aux conditions de frittage à haute température et haute pression
Densité apparente	≥1,78 g/cm³	Structure haute densité avec une excellente imperméabilité
Tolérances dimensionnelles	±0,05 mm - ±0,1 mm	Fabriqué sur mesure pour répondre aux exigences de précision spécifiées dans les dessins
Traitement de surface	Revêtement anti-oxydation poli/imprégné	Améliorer les performances de démoulage et la durée de vie

Avantages du produit :

Assurance qualité axée sur la technologie

• Relever le défi des « fissures de refroidissement »

  Un défi majeur de l’industrie réside dans le fait que les coefficients de dilatation thermique de l’acier et de la matrice sont nettement supérieurs à ceux du graphite. Pendant la phase de refroidissement, les moules conventionnels limitent la contraction de la matrice, provoquant l'accumulation d'immenses contraintes de traction à l'intérieur du foret et entraînant des fissures. Nous utilisons des matériaux de graphite spéciaux avec de faibles coefficients de dilatation thermique et incorporons une conception de jeu qui permet à la matrice de se contracter librement pendant le refroidissement, réduisant ainsi considérablement le taux de rebut.

• Résistance supérieure aux chocs thermiques

  Le processus de frittage implique des cycles de températures extrêmes. Nos moules subissent un traitement d'imprégnation spécial qui améliore la résistance à l'oxydation de plus de 30 %, leur permettant de résister à des milliers de cycles de refroidissement et de chauffage rapides sans fatigue ni fracture structurelle, prolongeant ainsi considérablement la durée de vie du moule.

• Expérience de démoulage transparente

  L'exploitation des propriétés autolubrifiantes naturelles du graphite, combinée à notre processus de polissage de cavité de précision, empêche efficacement les poudres métalliques de s'infiltrer dans les micropores du moule dans des conditions de température et de pression élevées. Le processus de démoulage est fluide et sans obstruction, évitant ainsi les dommages aux dents coupantes du foret causés par un retrait forcé.

• La haute pureté garantit les performances de la matrice

  La teneur en cendres de moisissure est strictement contrôlée en dessous de 500 ppm. Le matériau graphite de haute pureté empêche les réactions chimiques avec les poudres métalliques lors du frittage à haute température, garantissant ainsi la pureté chimique et les performances de coupe de la matrice du foret diamanté.

Spécifications et personnalisation du produit

Compte tenu de la grande variété de spécifications de forets diamantés, NHD propose des services d'usinage entièrement personnalisés sans quantité minimale de commande (les commandes aussi petites qu'une seule pièce sont acceptées).

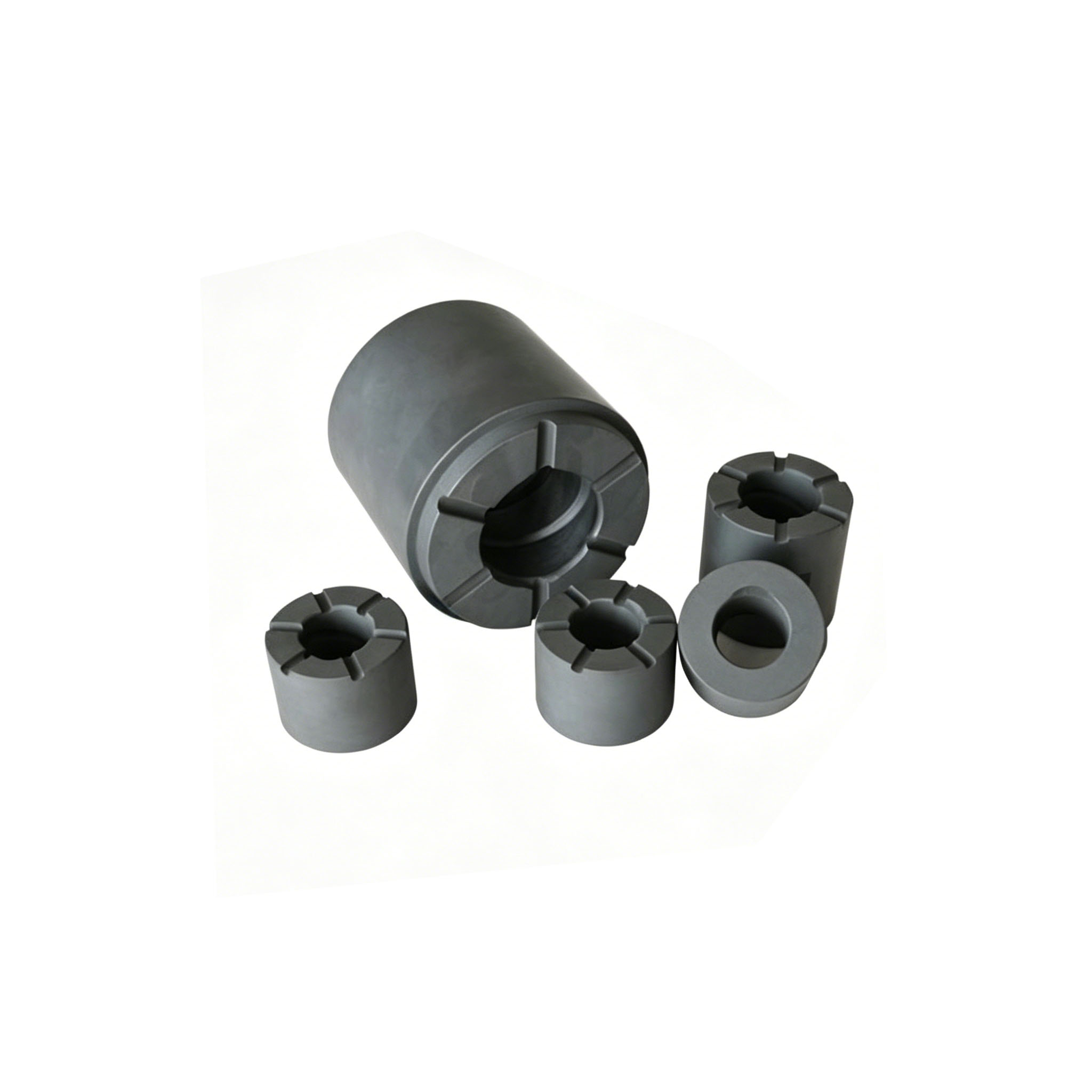

moules-de-formage-en-graphite-modulaires-pour-forets-au-diamant

Ce produit est disponible dans une variété de spécifications de moules à noyau et présente une surface intérieure hautement polie. Les forets frittés résultants ont des alésages intérieurs lisses, ce qui les rend adaptés à la production de forets diamantés avec des diamètres intérieurs et des structures variables. Les clients n'ont pas besoin de créer des moules séparés pour chaque spécification. Un traitement de surface spécial minimise les réactions avec la matrice, empêche la formation d'impuretés dans l'alésage intérieur du foret et améliore les propriétés mécaniques et la durée de vie du foret.

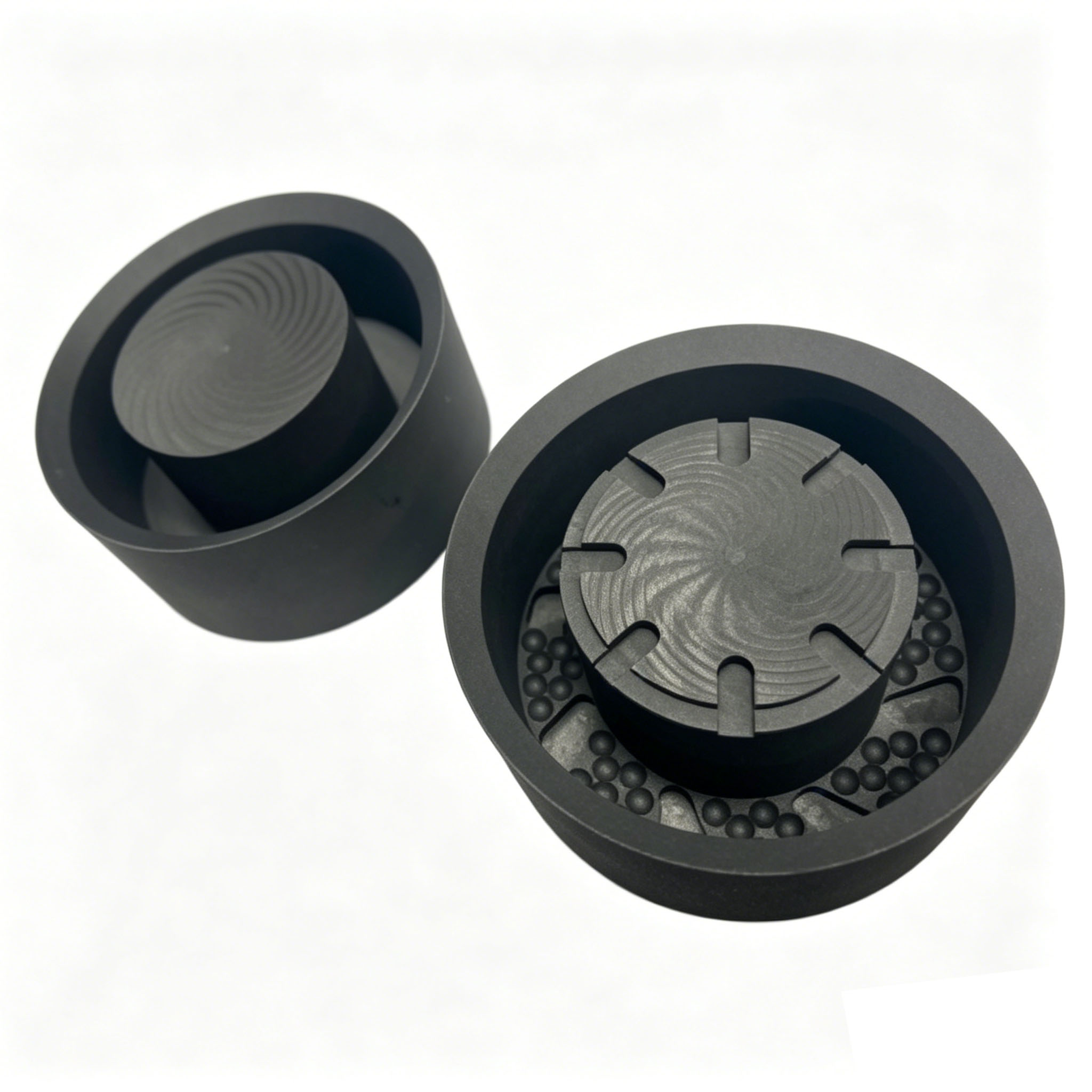

moule-en-graphite-texturé-pour-la-formation-de-pneus-diamants

Le motif au fond de ce moule permet la formation directe de canaux d'évacuation des copeaux et de canaux de refroidissement dans le corps du foret, optimisant ainsi l'efficacité d'évacuation des copeaux et augmentant la vitesse de perçage. Il illustre clairement le jeu entre le noyau et le moule extérieur. Un dégagement correctement conçu est essentiel pour éviter les « fuites de copeaux » (où la poudre métallique s'échappe sous une température et une pression élevées) et garantit également un démoulage en douceur.

Applications du produit :

Couverture complète de l’industrie du forage

Ce produit est largement utilisé dans la fabrication de divers types de trépans diamantés et convient notamment aux industries.

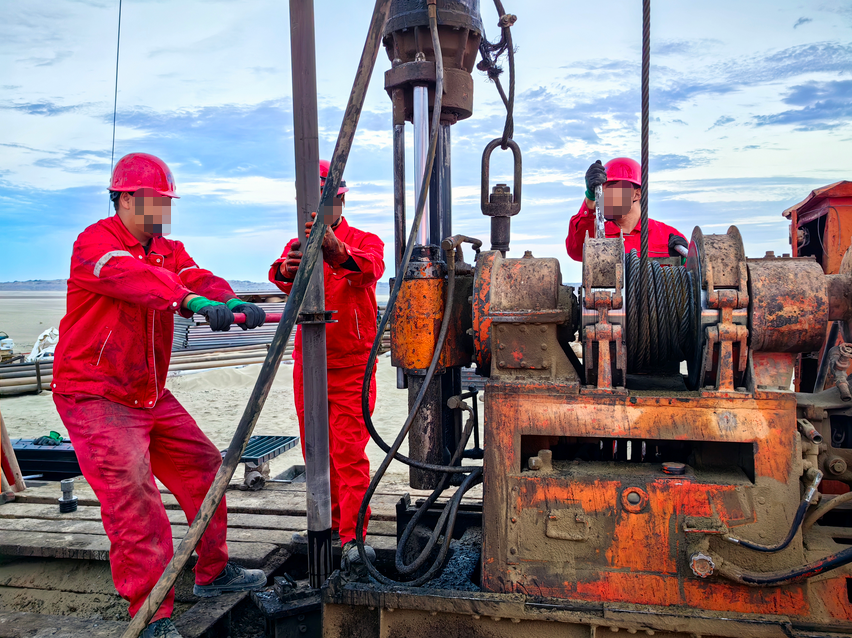

Exploration géologique et carottage

Nos moules en graphite produisent des couronnes de diamant de haute densité et de dureté uniforme, garantissant des performances stables dans les formations géologiques complexes, améliorant le taux de récupération des carottes et l'efficacité de l'exploration.

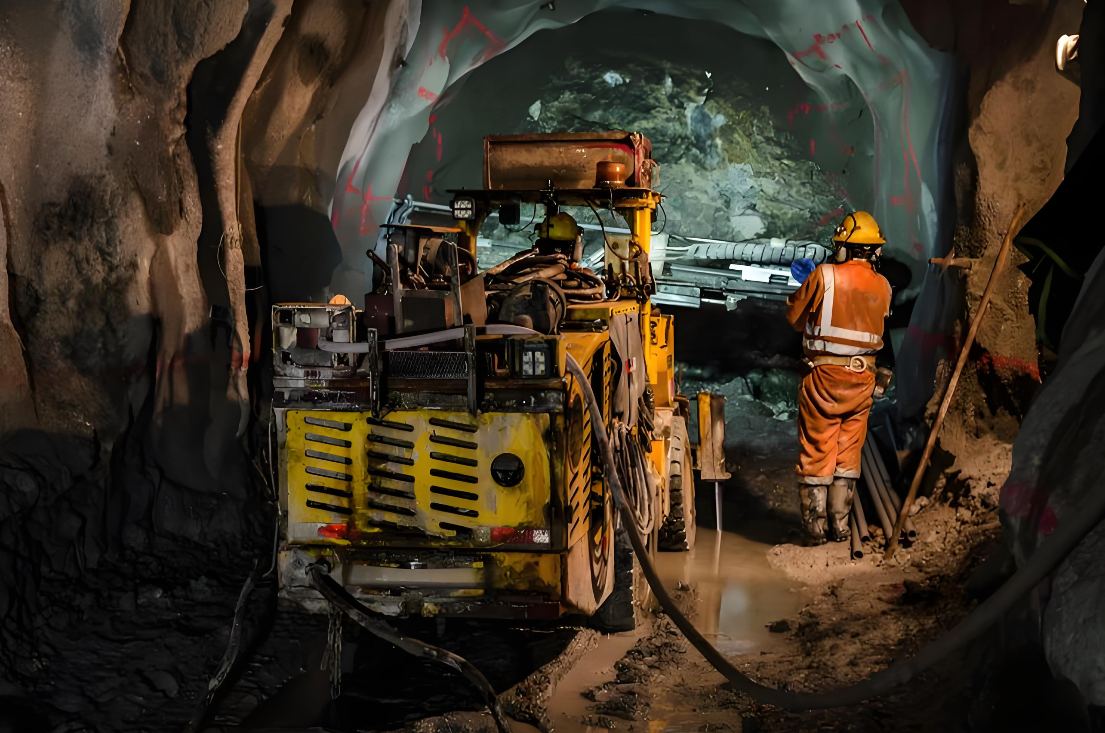

Exploitation minière et forage de roches dures

Conçus pour les opérations minières de haute intensité, nos moules en graphite produisent des trépans diamantés résistants aux chocs qui réduisent la casse des dents, prolongent la durée de vie et s'adaptent au forage minier continu.

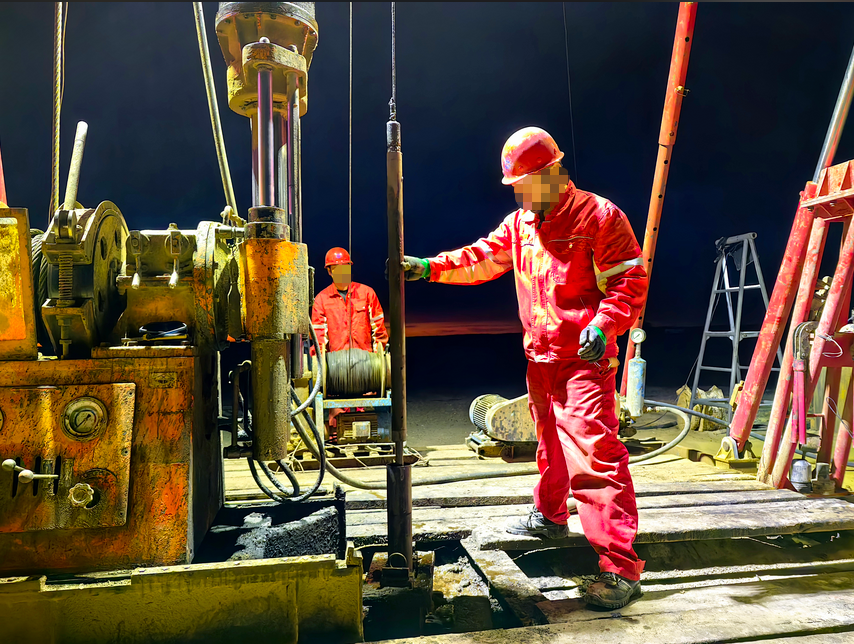

Forage de construction et d'ingénierie

Nos moules de précision usinés CNC garantissent des trépans diamantés de haute précision pour le forage de construction, répondant aux exigences des projets de fondations en béton, en roche et sur pieux, améliorant ainsi l'efficacité et la sécurité de la construction.

FAQ :

• Q1 : Quelle est l’utilisation principale de vos moules en graphite ?

  R : Cette série de moules en graphite est spécialement conçue pour le frittage à chaud à haute température de trépans diamantés, de trépans géologiques et de trépans miniers. Ils servent de consommables de formage essentiels dans le processus de fabrication des trépans, sont compatibles avec les équipements de frittage à chaud standard et sont largement utilisés dans la production de trépans pour le forage de roches dures, l'exploration géologique et le forage technique.

• Q2 : Pourquoi mes moules en graphite collent-ils toujours au corps du foret, ce qui rend le démoulage difficile ?

  R : La cause fondamentale est la porosité microscopique élevée de la surface du moule. Lors du pressage à chaud, le métal en fusion s'infiltre dans ces pores et forme une liaison mécanique lors du refroidissement. Le processus de fabrication de moules en graphite ultra fin de NHD a été encore affiné pour bloquer physiquement les voies de pénétration du métal, permettant ainsi un démoulage facile.

• Q3 : Quelle est la durée de vie approximative du moule ?

  R : Comparé aux moules en graphite ordinaires de mauvaise qualité, ce moule en graphite haute densité peut résister à un nombre de cycles plus élevé. Dans des conditions normales de frittage, il s'use lentement et résiste à la combustion, ce qui réduit considérablement la fréquence de remplacement et réduit efficacement les coûts de production de l'usine.

• Q4 : Pouvez-vous personnaliser les moules en fonction des dimensions de mon foret ?

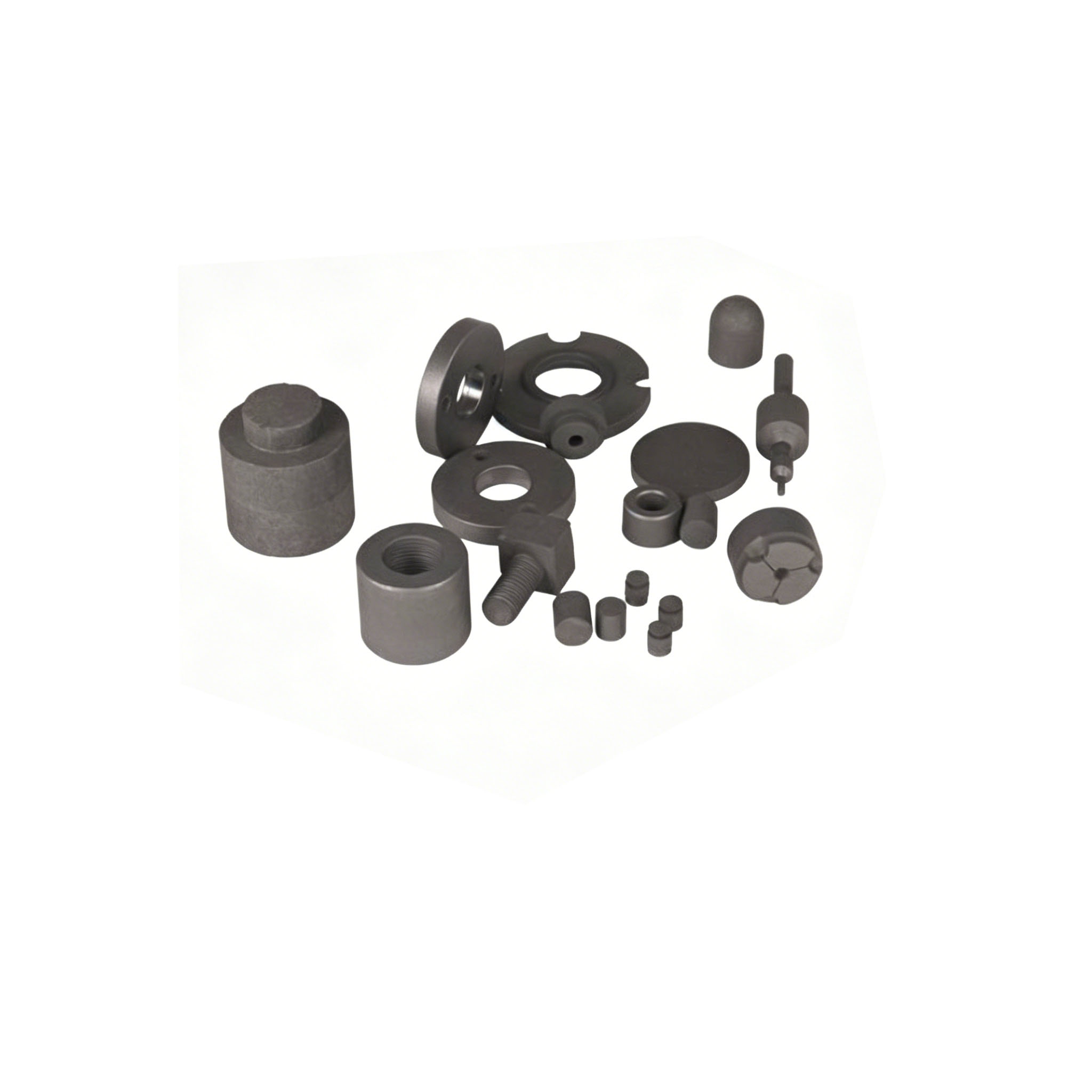

  R : Nous proposons une personnalisation à grande échelle. Nous pouvons effectuer un usinage CNC de précision basé sur les dessins du client, les spécifications des forets, les structures des cavités, les diamètres des trous et les dimensions globales. Cela inclut des conceptions non standard telles que des moules à noyaux, des moules à manchons, des plaques de séparation et des moules modulaires, tous personnalisés selon vos besoins spécifiques.
